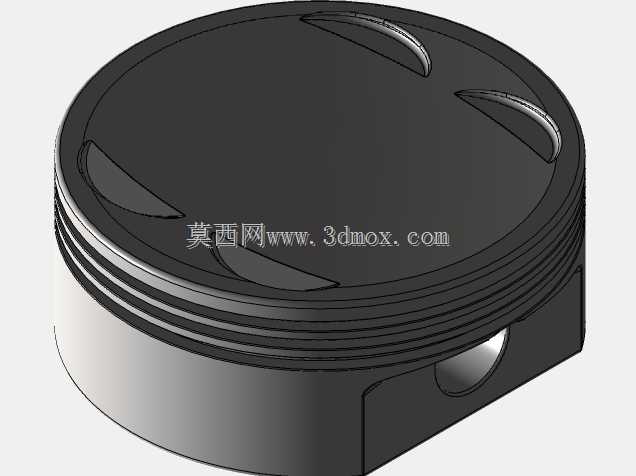

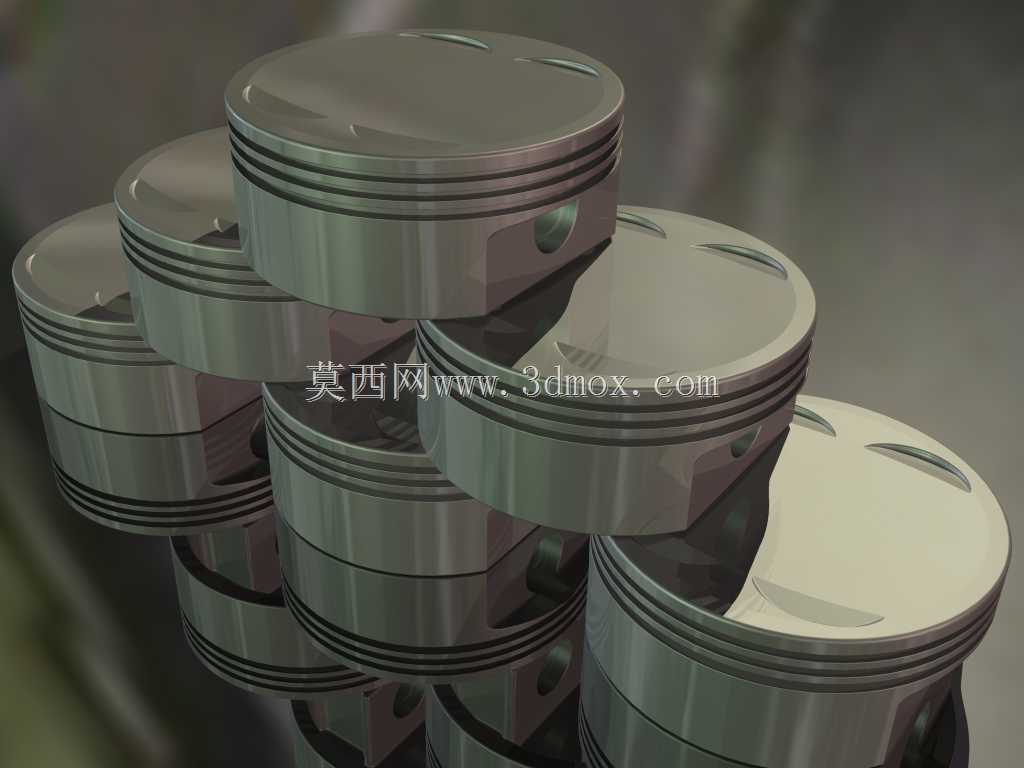

VQ35DE发动机活塞组结构设计

　　在自然吸气V型六缸内燃机的开发流程中，活塞作为燃烧室核心往复构件，其结构合理性直接决定整机动力输出上限、燃油经济性与运行可靠性，本次呈现的VQ35DE机型活塞组，完全围绕该机型高转速、高压缩比的运行特性做针对性结构优化。从实际装机场景来看，这套活塞主要适配3.5L排量V型六缸汽油机，匹配进排气连续可变气门正时系统，日常装机覆盖乘用轿车、中型SUV以及部分后驱性能车型的动力单元，在日常通勤、高速巡航以及高负荷持续运转工况下，都需要承受交变热负荷与机械冲击的双重考验。

　　从功能特性层面拆解，活塞头部的凹坑造型完全匹配该机型 pentroof 型燃烧室结构，凹坑边缘的避让槽专门预留了进排气门最大升程时的运动间隙，避免高转速工况下气门与活塞顶发生碰撞，同时凹坑的挤流区域设计可以在压缩行程末期组织合理的缸内气流运动，加快油气混合速率，提升燃烧效率，降低爆震发生概率。头部的三道环槽结构从上至下分别适配两道气环与一道油环，第一道环槽采用镶圈强化结构，应对高负荷下的高温磨损，环槽的侧隙、背隙参数完全匹配原厂活塞环的尺寸规范，保证密封性能的同时减少环组的泵气损失；油环槽内的回油孔采用均匀分布的斜孔设计，既能保证缸壁多余机油顺利回流至曲轴箱，又能避免回油孔过大导致机油消耗量异常升高。

　　活塞销座部分采用异形销孔设计，销孔内侧做了微锥形扩口处理，能够分散活塞销传递的交变冲击载荷，避免销座位置在高转速往复运动中出现应力集中导致的开裂问题，销孔与活塞销的配合间隙经过反复校核，兼顾冷启动工况下的润滑需求与高负荷工况下的连接刚性。活塞裙部采用了轻量化的拖板式结构，去掉了非受力区域的多余材料，有效降低活塞整体往复质量，减少曲柄连杆机构的旋转惯性力，降低高转速下的整机振动；裙部表面的型线采用中凸变椭圆设计，匹配缸筒的热变形规律，在发动机达到正常工作温度时，裙部与缸壁的接触压力分布更均匀，既可以减少冷态敲缸异响，又能避免热态下裙部膨胀导致的拉缸故障。

　　从安装边界尺寸来看，活塞的总高、压缩高参数完全适配VQ35DE机型的连杆中心距、曲轴行程参数，活塞销直径、活塞环的径向厚度与开口间隙都与原厂装机参数保持一致，装机时无需额外修改连杆、缸体以及缸盖的配合尺寸，活塞顶部的气门避让坑深度经过运动仿真校核，在气门最大升程、活塞到达上止点的极限位置下，仍能保留足够的安全间隙，同时活塞的配缸间隙设置兼顾了不同温度区间的膨胀量，覆盖从零下环境冷启动到全负荷高水温运行的全工况使用需求。

　　在设计思路上，这套活塞没有盲目追求极致轻量化而牺牲结构强度，所有的材料去除都集中在非受力的裙部下缘、销座外侧区域，活塞顶部、环槽以及销座等核心受力区域的壁厚都经过强度仿真校核，能够承受该机型原厂标定功率下的最高燃烧压力，同时活塞的热变形仿真覆盖了从怠速到红线转速的全负荷工况，确保不同工况下活塞与缸壁、活塞环、活塞销的配合状态都处于合理区间，既保证密封性能，又控制摩擦损耗，兼顾动力输出与使用寿命。实际装机验证中，这套活塞的往复运动惯性力与原厂件保持一致，不需要额外调整曲轴的动平衡参数，直接替换即可满足整机运行的平顺性要求，在高转速持续运转时，活塞顶部的热传导路径设计合理，热量可以通过活塞环、活塞销以及裙部接触面均匀传递到缸体与冷却系统中，避免局部过热导致的材料强度下降或者异常磨损问题。
