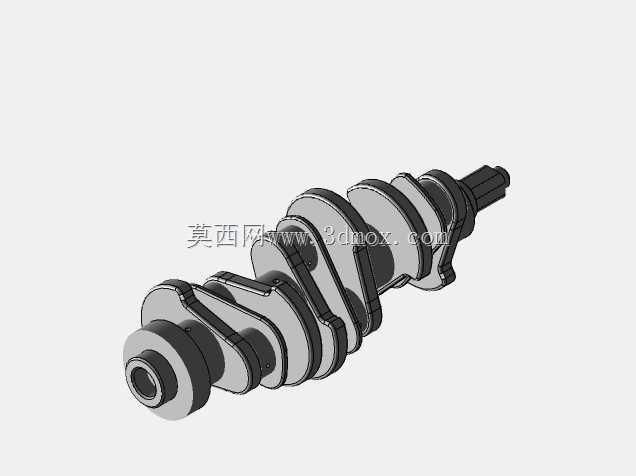

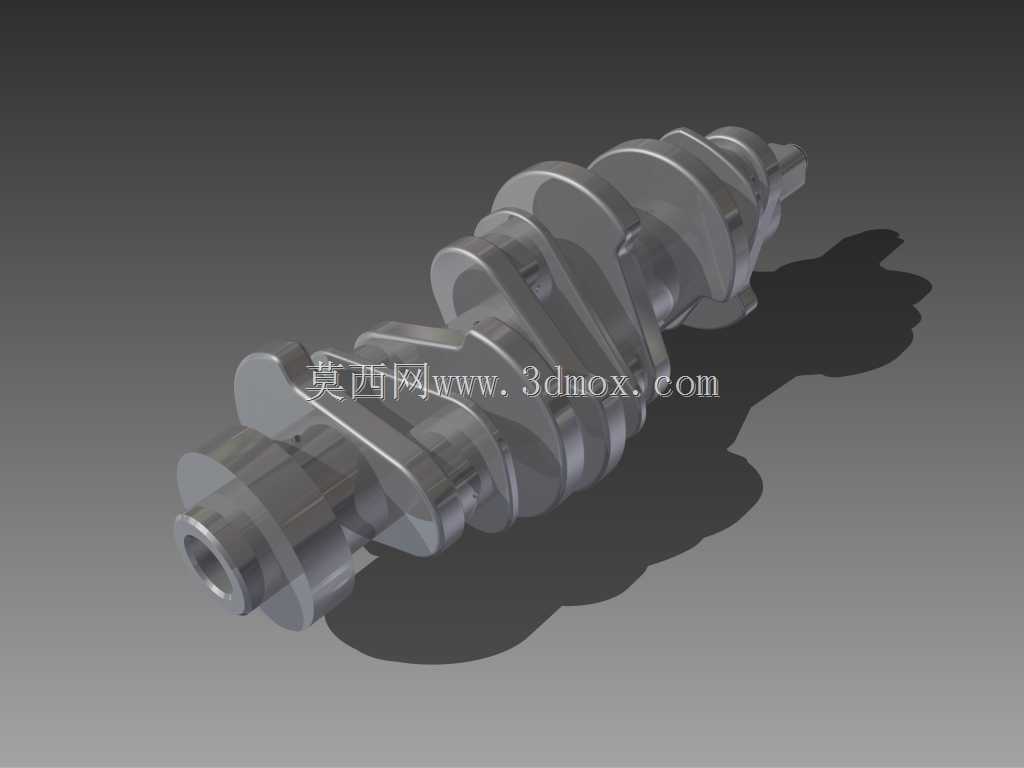

VQ35DE发动机曲轴结构三维数模

　　作为V型六缸自然吸气发动机的核心回转部件，这款曲轴的设计完全围绕VQ35DE机型的95.5mm缸径、81.4mm冲程参数展开，六个曲柄销按照120度夹角均匀分布，适配V型60度夹角的气缸排布，能够保证各缸做功间隔均匀，将活塞传递的往复直线运动平稳转换为旋转扭矩输出，是发动机动力输出链路中承载交变载荷最复杂的部件之一。从实际装车场景来看，这款曲轴主要适配搭载VQ35DE动力总成的乘用车型，覆盖日常通勤、高速巡航等全工况运行需求，在发动机运转过程中需要持续承受活塞连杆组传递的爆发压力、往复惯性力与旋转离心力的复合作用，因此结构设计上对刚度、动平衡精度、疲劳强度都有极高要求。从结构细节来看，该曲轴采用全支承设计，

　　每两个相邻曲柄销之间都设置有主轴颈，整根曲轴共设置4道主轴颈与6道连杆轴颈，主轴颈直径与连杆轴颈的尺寸匹配经过多轮CAE仿真验证，既保证足够的承载截面积，又控制旋转惯量在合理区间，避免不必要的动力损耗。曲轴的平衡块采用一体化锻造结构，每个曲柄臂对应位置的平衡块形状经过精确配重计算，能够抵消曲柄销、连杆大头端旋转产生的离心力，以及活塞连杆组往复运动产生的一阶、二阶惯性力，出厂前的动平衡精度控制在G2.5等级以内，确保发动机在最高6800rpm的额定转速下运转平稳，不会产生异常振动传递到缸体与整车。油道设计采用斜向交叉钻孔结构，主油道从缸体主轴承座引入压力机油后，通过曲轴内部的斜油道直接连通到各连杆轴颈表面，

　　在轴颈与轴瓦之间形成稳定的压力油膜，避免高负荷下出现干摩擦，油道的转角位置都做了圆弧过渡处理，减少机油流动阻力的同时，避免应力集中导致的曲轴疲劳断裂风险。曲轴前端设置有正时齿轮安装位、皮带轮安装轴颈与油封配合面，后端带有飞轮安装法兰与定位销孔，安装边界完全匹配VQ35DE发动机的缸体主轴承座同轴度要求，轴向定位通过第三道主轴承位置的止推片实现，轴向间隙控制在0.1-0.25mm的合理区间，既保证曲轴受热膨胀时有足够的伸缩空间，又不会出现过大的轴向窜动影响正时精度与离合器工作稳定性。曲柄臂的过渡圆角采用滚压强化工艺对应的圆角尺寸设计，所有轴颈表面都设计有高频淬火的硬化层结构，硬化层深度控制在2-3mm，表面硬度达到HRC55-60，

　　能够长期承受轴瓦的高速摩擦而不出现过度磨损。在建模过程中，所有配合面的尺寸公差、形位公差都按照量产发动机的设计要求做了对应体现，主轴颈与主轴承孔的配合间隙、连杆轴颈与连杆大头孔的配合间隙都保留了合理的公差带，方便后续做装配仿真、运动学模拟或者零部件改进设计时直接调用，不需要额外调整安装边界尺寸。从实际工程应用角度，这款曲轴的数模可以用于发动机维修时的尺寸测绘参考、改装场景下的曲轴强化方案验证、以及教学场景下的曲柄连杆机构运动原理演示，所有结构细节都还原了量产件的真实状态，包括曲轴后端的油封螺纹、前端的键槽结构、平衡块上的去重钻孔位置都做了1:1还原，能够准确反映真实零件的装配关系与受力特性。
