Fristam FL2 2.2Kw卫生级离心泵结构设计

　　在食品饮料、生物制药、精细化工这类对介质接触卫生等级有严苛要求的流体输送场景里，卧式单级离心泵是生产线中承担介质转运动力输出的核心单元，本次拆解的这款2.2Kw规格的Fristam FL系列泵，正是这类应用场景下的典型通用输送设备。从实际产线布局的角度看，这类泵通常安装在物料调配罐与下游灌装、均质、换热设备之间的管廊层或设备旁预留工位，负责将符合粘度要求的液态介质从暂存单元增压输送至下一道工序，相比普通工业离心泵，其过流部件的圆弧过渡设计完全避免了物料残留死角，能够满足CIP原位清洗、SIP灭菌的工艺要求，不会在泵腔内部形成介质淤积导致的染菌或物料变质风险。

　　从结构设计逻辑来看，这款泵采用了电机与泵体直联共底座的集成式布局，没有额外的联轴器传动环节，既压缩了整机的轴向安装尺寸，也减少了传动环节的功率损耗与对中校准工作量。动力端采用标准2.2Kw卧式电机输出，电机轴与泵轴通过刚性联接件直接传动，泵壳部分采用流畅的涡壳式流道设计，进水端沿轴向正对叶轮中心，出水端沿涡壳切线方向向上引出，这种流道结构能够在保证输送效率的同时，降低介质在泵腔内的湍流扰动，减少对剪切敏感类物料（比如含蛋白的乳品、活菌制剂类药液）的结构破坏。泵体与电机的连接段设置了独立的密封腔，可根据输送介质的特性选配单端面机械密封、双端面冲洗密封等不同密封方案，避免输送过程中出现介质泄漏或外界污染物进入泵腔的问题。

　　安装边界方面，整机的承载底座采用折弯钢板焊接成型，底座上预留了四个对称分布的地脚安装孔，安装时只需在混凝土基础或设备安装钢架上对应位置打膨胀螺栓即可完成固定，不需要额外制作复杂的安装支架。底座的平面加工精度保证了电机与泵体的同轴度公差控制在0.1mm以内，现场安装时不需要反复调整电机与泵体的对中精度，大幅缩短了设备就位的调试周期。整机的轴向总长度控制在适配常规管廊预留空间的范围内，进水口与出水口的法兰尺寸符合通用卫生级管道的连接标准，可直接与现场同规格的卫生级快装卡盘或法兰管道对接，不需要额外制作变径转接头。

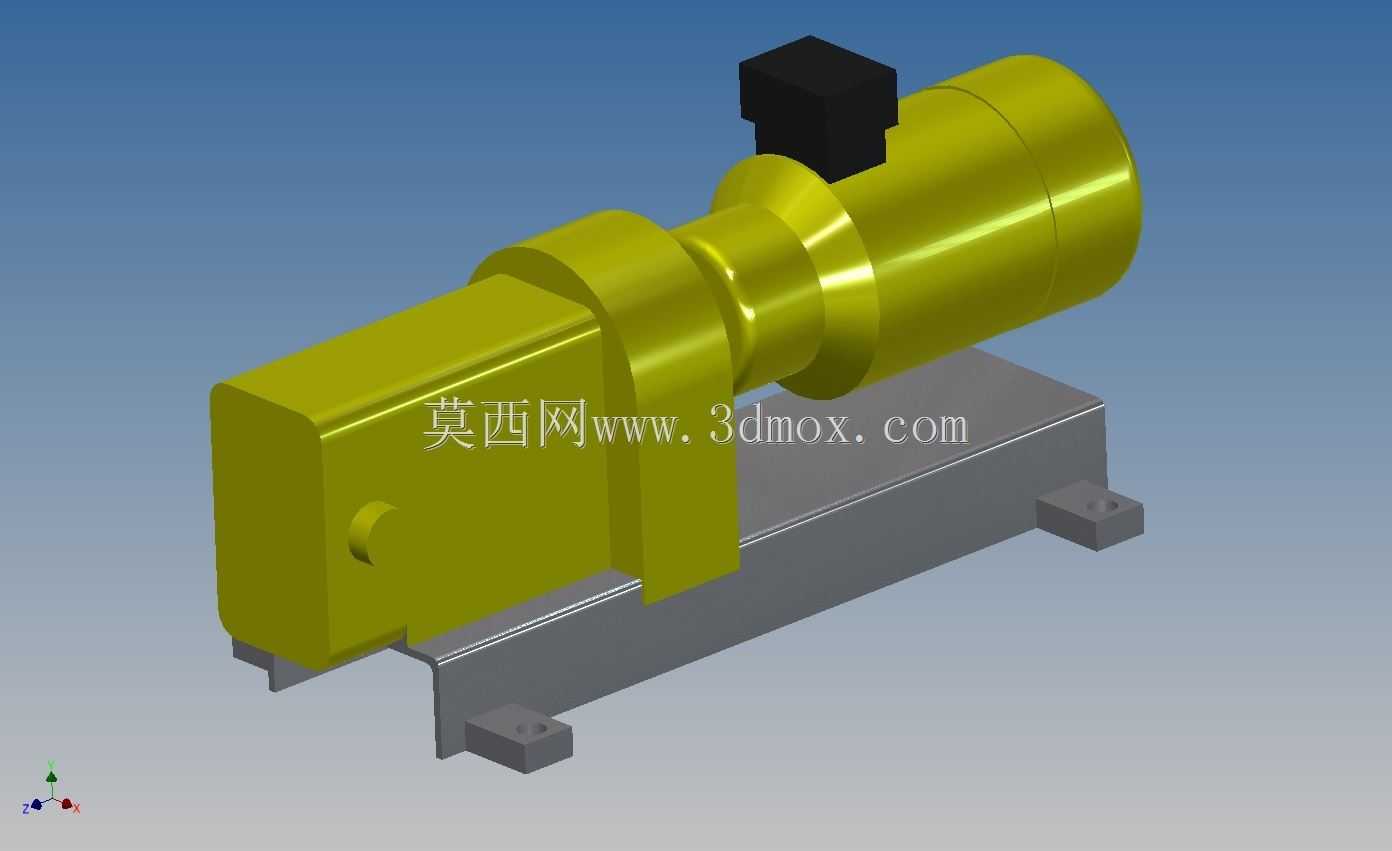

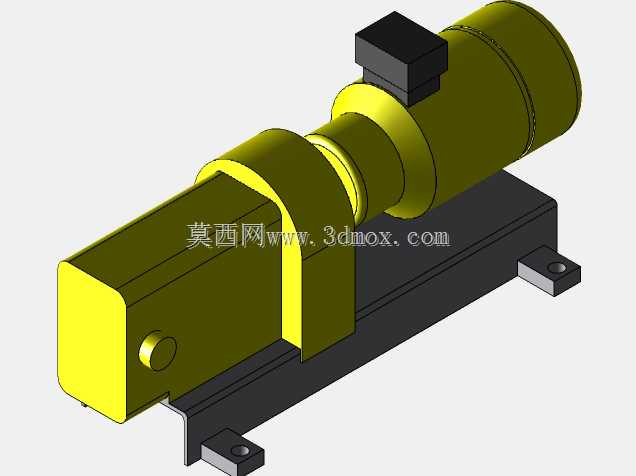

　　从三维建模的还原角度来看，这个模型完整复现了设备的所有外部结构特征：电机端的接线盒位置、散热筋的排布、泵壳的圆弧曲面、底座的安装孔位与加强筋结构都做了1:1的比例还原，没有做过度的结构简化。对于做产线布局仿真、设备安装干涉检查的设计人员来说，这个模型可以直接导入到工厂布局的装配文件中，用来校核泵体与周边管道、桥架、操作通道的安全距离，避免现场安装时出现空间冲突。同时模型的结构分件完全按照实际设备的装配逻辑拆分，电机、泵壳、叶轮、密封端盖、底座都作为独立零件存在，设计人员如果需要做同功率段的卫生泵改型设计，可以直接在这个模型的基础上调整流道参数、进出口方向、安装脚位，不需要从零开始搭建基础结构，能够大幅缩短改型设计的建模周期。

　　实际选型应用中，这款2.2Kw规格的泵适配的流量扬程区间覆盖了大部分中小产能的卫生级流体输送需求，在额定转速下能够满足每小时几方到十几方的输送流量要求，扬程能够覆盖常规车间内楼层间的物料提升、管道沿程阻力损失的压力需求。模型还原的外形尺寸完全匹配实物的安装参数，设计人员在做方案阶段的设备排布时，不需要等待厂家提供正式的外形图纸，就可以用这个模型完成初步的空间占位规划，提前预留好设备的安装空间、操作维护空间——比如泵体密封端更换机械密封需要的操作距离、电机接线侧的接线操作空间、泵体进出口管道的安装操作空间，都可以通过这个三维模型提前做校核，避免后期施工时出现操作空间不足的问题。
