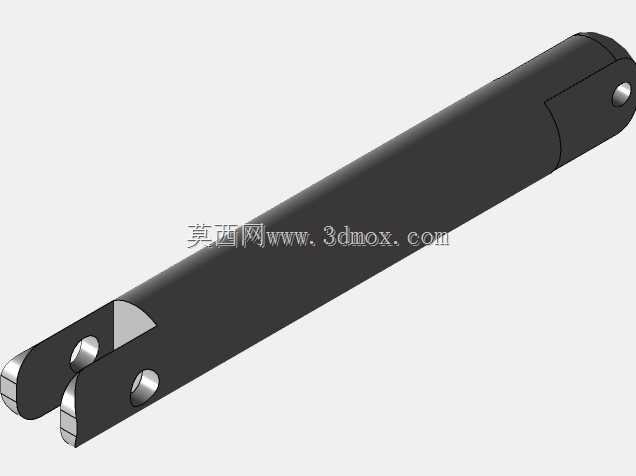

Powermatic暗藏式R108轴闭门构件

　　在商用公共空间、高端住宅的室内门、防火门及有隐形设计需求的隔断门场景中，外露式闭门器往往会破坏立面整体视觉协调性，暗藏式闭门构件的应用需求逐年提升，本次涉及的R108轴隐藏式闭门结构，正是针对这类暗装需求开发的功能构件。

　　从实际使用场景来看，这类构件主要适配厚度40mm以上的木质门、钢质门及铝合金框门，安装完成后所有功能结构完全隐藏于门扇与门框的铣槽空腔内，门体外侧无任何外露五金件，既满足极简风格的装修设计要求，也能避免外露构件被磕碰损坏、积灰积污的问题，在酒店客房门、办公室隐形门、高端住宅室内暗门场景中适配性极强。

　　功能层面，该构件核心承担门扇自动闭合的功能，内置的转轴结构同时承担门扇承重与闭合阻尼输出的双重作用，不同于普通明装闭门器需要额外搭配合页使用，该结构集成了转轴与闭门功能，单组构件即可承担单扇门的转动支撑与自动复位需求，门扇开启过程中阻尼力随开启角度线性变化，90度位置可设置定位停留，满足日常通行时的门扇临时固定需求，闭合过程中具备两段调速特性，前段快速闭合、末段缓速缓冲，避免门扇撞击门框产生噪音，同时也能防止夹手风险。

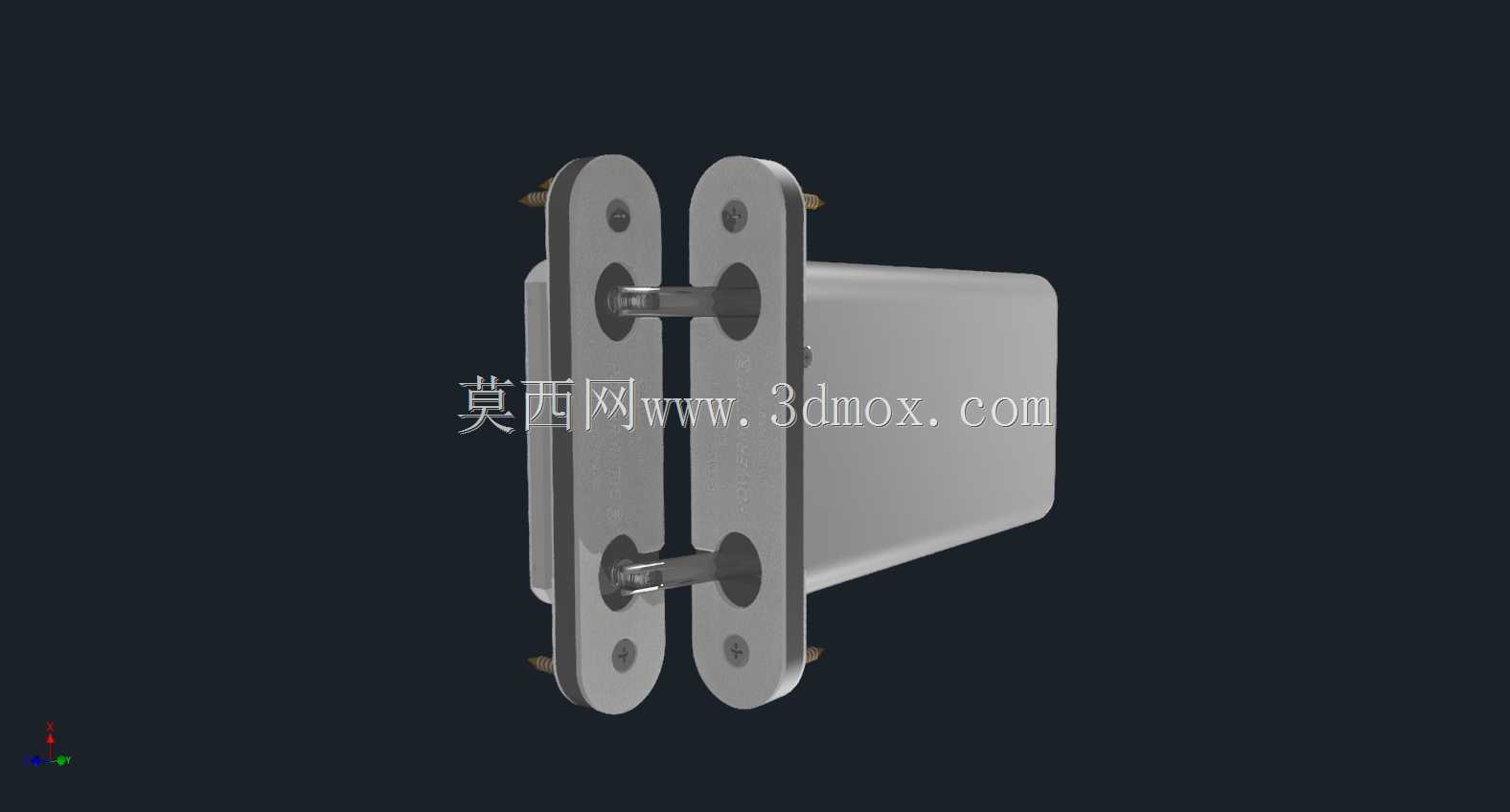

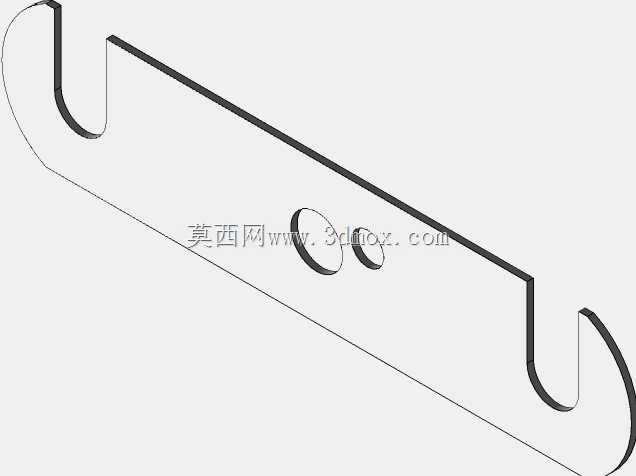

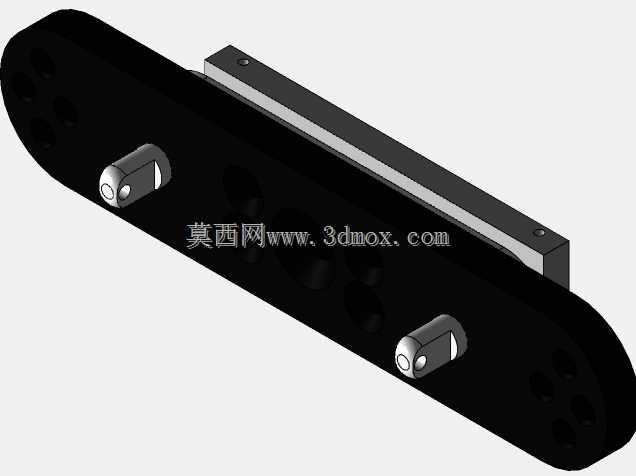

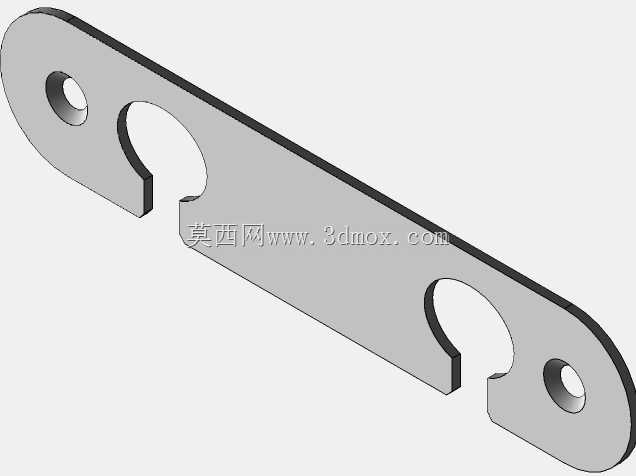

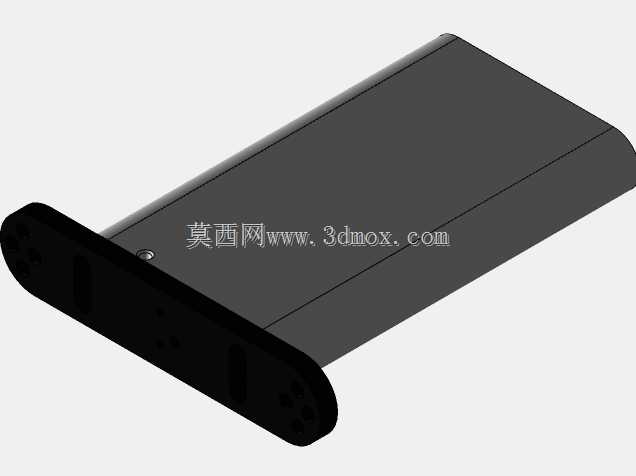

　　设计思路上，该结构采用对称式双安装板布局，两块安装板分别嵌入门扇与门框的预铣槽内，通过沉头螺丝与门体、门框牢固连接，中间的轴体组件为核心功能单元，内置的弹簧蓄能结构与液压阻尼油路集成在轴腔内部，整体结构紧凑，没有外凸的连杆或摇臂结构，安装时不需要在门体表面额外开孔，所有安装点位均隐藏在槽位内部。安装板上预留的多组固定孔位可适配不同材质门体的固定需求，钢质门可采用焊接或机丝固定，木质门可采用自攻螺丝固定，安装容错空间充足，轴体与安装板之间的连接结构具备3mm的上下调节量与2mm的左右调节量，可抵消门体安装过程中的加工误差，避免门扇出现蹭边、闭合不严的问题。

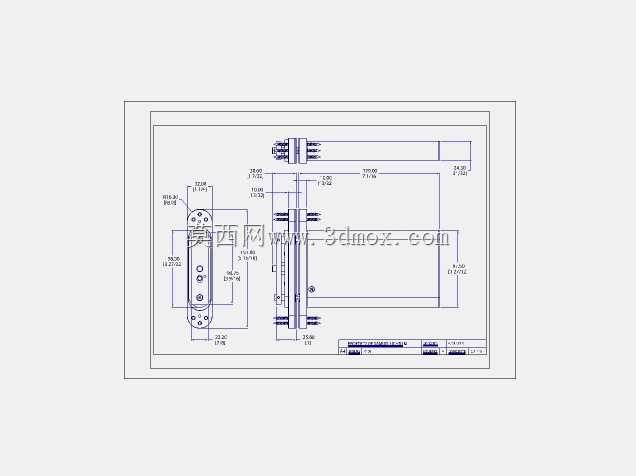

　　外形尺寸与安装边界方面，该构件整体嵌入深度为32mm，门扇侧与门框侧各需铣出深度16mm、宽度38mm、长度135mm的安装槽位，槽位加工精度要求控制在±0.5mm以内即可保证安装顺畅，构件整体承重上限为80kg，适配门扇宽度范围为700mm至1000mm，门扇高度不超过2400mm的常规室内门均可使用。安装时需注意门扇与门框之间的缝隙需预留不小于3mm的转动间隙，轴体安装位置距离门扇侧边的距离为28mm，距离门扇上下端的距离可根据门体重量分布调整，常规安装位置为距离门扇上端200mm处，若门扇重量偏大可在下端对称加装一组同规格构件，提升承重稳定性。

　　从结构可靠性角度来看，该构件的所有运动部件均密封在金属壳体内，日常使用过程中不会受到外界灰尘、水汽的侵蚀，内部阻尼油采用耐低温耐老化配方，在-10℃至45℃的环境温度范围内均可保持稳定的阻尼输出特性，不会出现冬季阻尼变大、夏季闭合无力的问题，转动部位采用耐磨铜套作为支撑，长期使用磨损量极小，正常开合频次下使用寿命可达50万次以上，完全满足商用场景的高频使用需求。不同于普通暗藏合页仅具备转动功能，该结构的闭合阻尼为内置集成式，不需要额外在门体内开槽加装闭门器主体，整体安装工序更简便，对门体结构强度的破坏更小，后期维护时仅需拆下侧边装饰盖即可调节闭合速度与锁闭力，不需要整体拆解门体，维护成本更低。
