NORSEAL NOR810型门底跌落密封构件

　　在商用隔断门、酒店客房门、医疗洁净室门以及高端家装室内门的装配场景中，门底缝隙的密封处理一直是影响空间隔声性能、防尘效果、冷热阻隔能力的关键环节，传统固定安装的门底密封条往往存在门扇开关时摩擦地面、长期使用磨损快、密封间隙补偿能力不足的问题，而跌落式密封结构正是针对这类痛点开发的功能性五金构件，本次呈现的NOR810型密封件就是这类构件中适配常规厚度室内门扇的成熟款型。

　　从实际使用逻辑来看，这类跌落密封的核心触发逻辑完全依托门扇的开合状态完成动作：当门扇转动至完全闭合位置时，门扇侧边对应锁具的位置会触碰到密封构件端部的触发顶销，顶销受力后推动构件内部的传动连杆，将原本处于抬升状态的密封胶条向下推出，胶条底部的柔性密封面完全贴合地面，封堵住门扇底部与地面之间的3-12mm可调间隙；当门扇开启时，触发顶销失去侧压力，内部的复位弹簧会带动胶条自动抬升，让胶条与地面完全脱离接触，彻底避免门扇开关过程中胶条与地面的摩擦损耗，同时也不会因为地面存在微小高差出现卡滞门扇的问题。

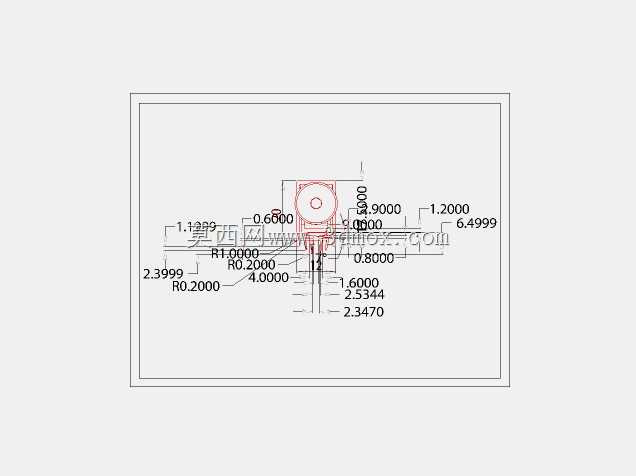

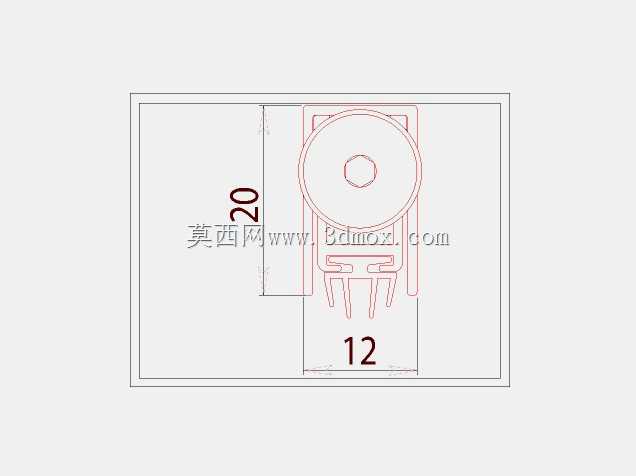

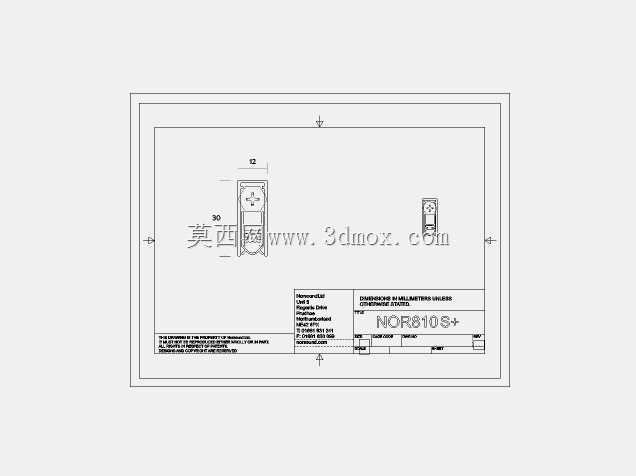

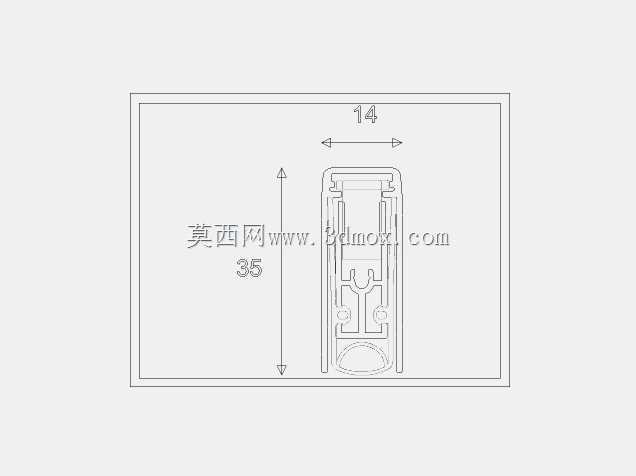

　　从结构设计的维度拆解这款构件，其主体采用铝合金挤出型材作为承载壳体，型材截面为窄长矩形结构，整体宽度控制在12mm以内，高度方向尺寸为28mm，能够直接嵌入门扇底部预先铣出的安装槽内，不需要额外在门扇外侧加装突出结构，不会破坏门扇的整体外观完整性。壳体内部设置有导向滑槽，用于约束密封胶条的升降运动轨迹，避免胶条升降过程中出现偏斜导致密封失效；端部的触发机构采用十字槽调节顶销，安装时可以根据门扇与门框侧边的实际间隙，旋转顶销调整触发行程，确保门扇完全闭合时胶条能够完全落下，门扇开启角度超过5度时胶条就能完全抬升，不会出现半开状态下胶条拖地的情况。

　　密封胶条部分采用三元乙丙橡胶共挤成型，胶条接触地面的一侧设计有三道平行的密封唇，唇口厚度控制在1.5mm，既能够保证足够的柔性贴合不同材质地面的微小凹凸，不管是抛光瓷砖、实木地板、短绒地毯还是环氧地坪都能形成连续的密封面，又具备足够的抗磨损能力，长期往复升降不会出现撕裂、永久变形的问题。胶条与内部升降滑块的连接采用嵌入式卡扣结构，后期如果胶条出现老化磨损，不需要拆解整个密封构件，直接从端部抽出旧胶条更换新胶条即可，维护成本远低于传统粘贴式门底密封条。

　　在安装边界的适配性上，这款密封构件的标准长度可以根据门扇实际宽度进行裁切，裁切时只需要注意避开端部的触发机构位置，从非触发端进行截断即可，适配宽度从600mm到1200mm的常规室内门扇，不需要额外定制特殊长度。安装时需要在门扇底部距离侧边15mm的位置铣出对应尺寸的安装槽，槽深需要比壳体高度大1mm，预留出热胀冷缩的伸缩余量，槽的长度方向需要保持平直，直线度误差控制在0.5mm以内，避免壳体装入后出现弯曲导致内部滑块卡滞。固定方式采用侧面沉头螺丝固定，螺丝间距控制在200-250mm之间，固定完成后需要手动按压端部顶销测试胶条升降是否顺畅，确认没有卡滞后再将门扇装入门框进行触发行程的微调。

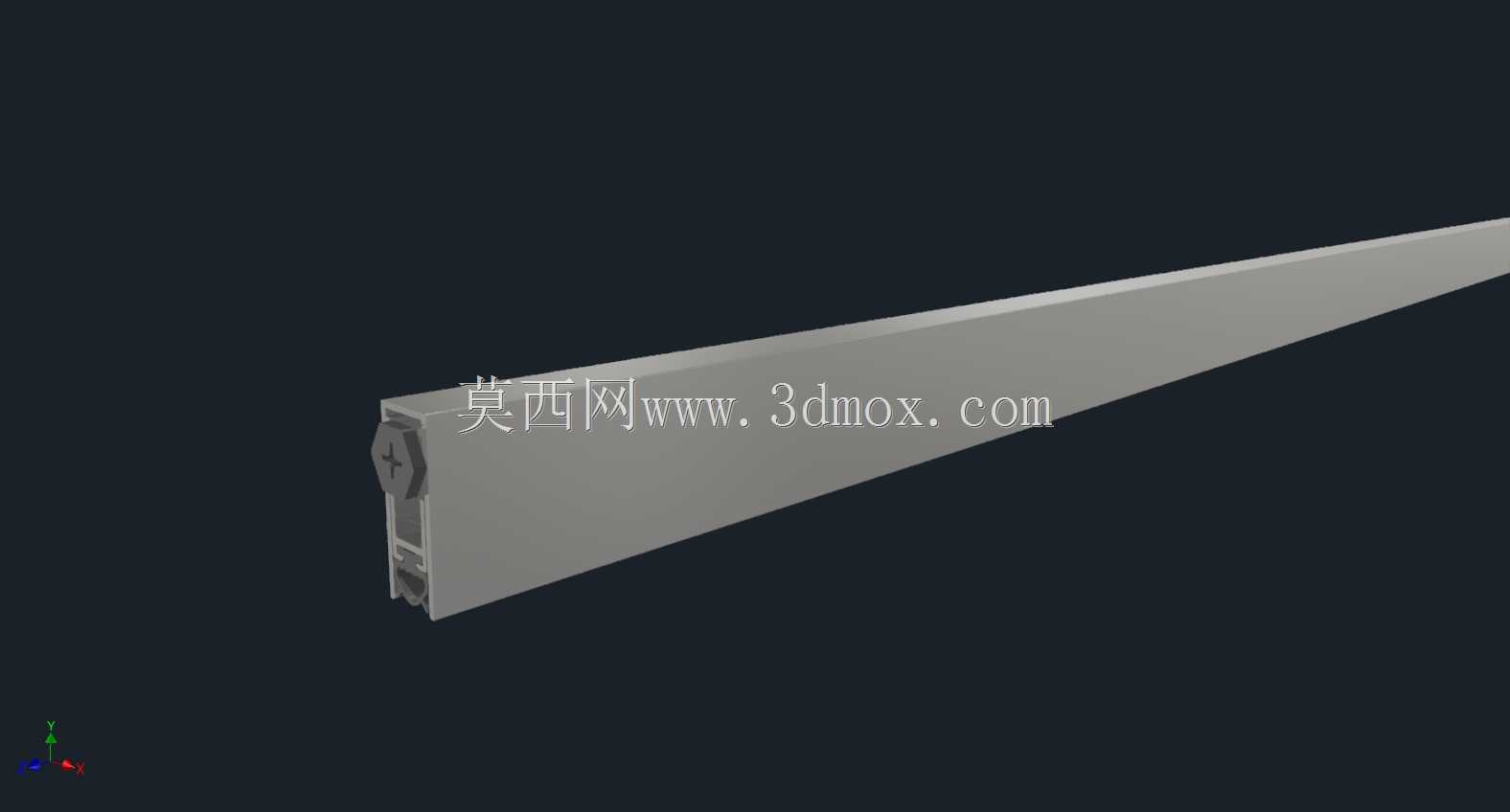

　　从实际应用的性能表现来看，这款跌落密封构件安装完成后，能够将门扇底部的空气声隔声量提升15-20dB，有效阻隔走廊的说话声、脚步声传入室内，同时能够阻挡灰尘、蚊虫从门底缝隙进入室内，在有空调、暖气的空间内还能减少冷热空气从门底缝隙的对流损耗，提升暖通系统的运行效率。相比传统的门底刷条，这种跌落式密封没有刷毛间隙的泄漏问题，密封性能提升40%以上，同时因为只有关门状态才接触地面，使用寿命是传统固定密封条的3-5倍，非常适合对隔声、密封有较高要求的办公空间、医疗场所、酒店客房以及高端住宅的室内门装配使用。在三维建模过程中，需要重点关注内部传动连杆的运动行程与顶销触发距离的匹配关系，确保模拟装配时胶条的升降动作与实际产品完全一致，同时要准确还原型材壳体的安装槽尺寸、胶条的截面形状，为后续的门扇开槽加工、装配干涉检查提供精准的模型依据。
