深空探测月面表层取样收集装置结构

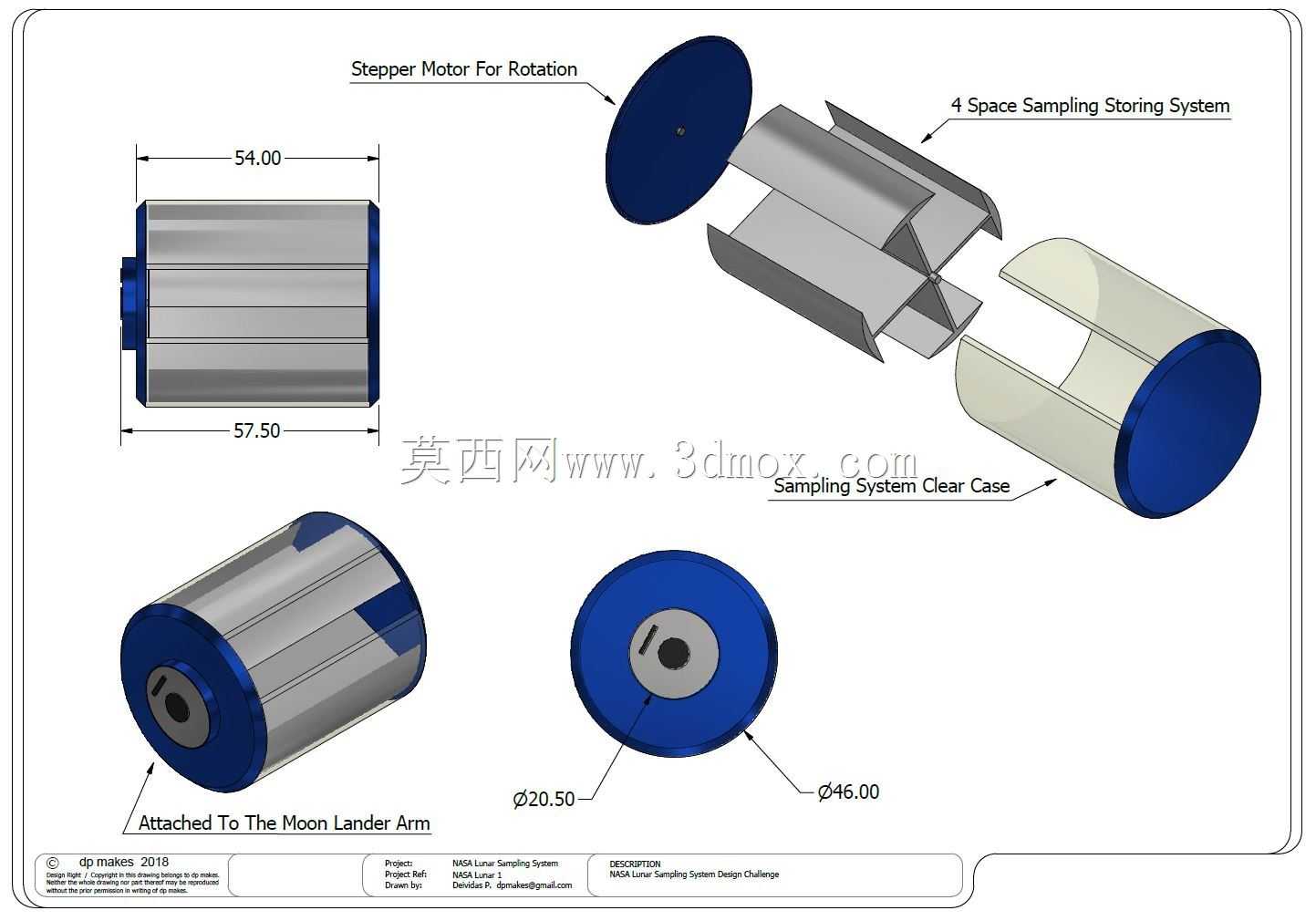

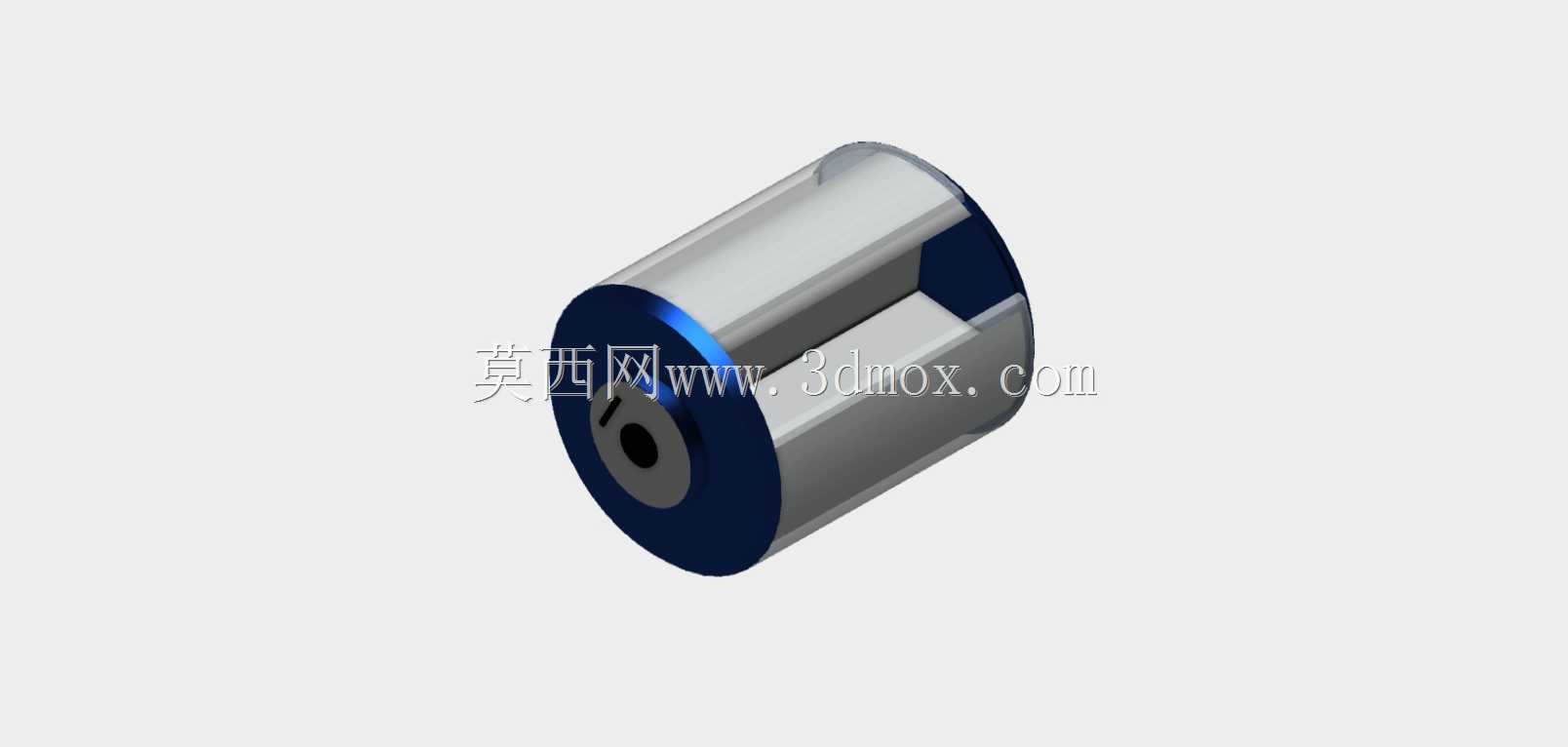

　　这套取样收集装置的核心应用场景锁定在地外天体无人探测任务的月面表层采样环节，区别于大型钻取式采样设备的大深度作业定位，该结构主打轻量化、小体积载荷适配，主要面向着陆器搭载的表层月壤、月岩碎屑采集任务，可在低重力、高真空、大温差的月面环境下完成样品的收容与密封前置作业，为后续样品返回地球后的矿物组分分析、月壤演化研究、太阳风粒子植入痕迹检测等科学研究提供可靠的原始样品载体。从功能特性来看，装置整体采用同轴回转式收容结构，主体为圆柱式腔体，侧壁开设轴向通槽作为采样进料口，作业过程中可通过外部驱动机构带动腔体回转，当进料口对准采样执行端的出料位置时，采集到的月面松散碎屑、块状岩样可直接滑入腔体内部，待采样量达到设计阈值后，

　　腔体回转至进料口与外壳挡边完全贴合的位置，即可实现腔体的封闭，避免样品在返回过程中出现洒落、被外部环境污染的问题，腔体两端的深蓝色端盖一方面承担径向定位作用，通过中心的定位孔与着陆器搭载的采样机械臂末端执行器形成轴孔配合，保证装置回转过程中的同轴度误差控制在0.02mm以内，避免卡滞风险；另一方面端盖内置的密封槽可配套聚四氟乙烯密封垫圈，在样品收容完成后实现腔体的静密封，隔绝返回过程中各类外界杂质的侵入。设计阶段首先围绕载荷重量约束展开，整套装置的结构件优先选用高强度铝合金材质，在保证结构刚度满足发射段过载要求的前提下，尽可能降低整体自重，适配深空探测任务严格的载荷重量配额；腔体内部做了圆角过渡处理，没有直角死角，

　　避免月壤细颗粒在边角位置堆积卡滞，影响腔体回转动作的顺畅性，进料口的边缘做了15度的倒角导向，方便采样机械臂推送的样品顺利滑入腔体，不会在进料口位置出现架桥堵塞的问题。从安装边界来看，装置整体为规则圆柱外形，最大外径控制在适配着陆器采样舱预留安装位的尺寸范围内，轴向长度与采样机械臂的作业行程形成匹配，两端的定位孔采用标准H7公差等级，可直接与现有航天采样任务常用的驱动轴系适配，不需要额外设计转接结构，降低整体系统的复杂度；装置的外圆柱面做了硬质阳极氧化处理，可耐受月面-180℃到150℃的交变温度冲击，不会因为温度形变导致回转副卡滞，同时氧化层的耐磨特性可抵御月壤颗粒的磨蚀，保证装置在月面作业周期内的动作可靠性。

　　不同于大型采样系统的复杂多机构联动设计，这套结构采用极简的回转式收容方案，没有冗余的传动部件，整体运动副仅为两端的回转支撑，故障点极少，非常适合无人深空探测任务对设备可靠性的严苛要求，在实际作业过程中，装置既可以配合表层铲挖式采样机械臂完成松散月壤的收集，也可以适配小型岩样抓取机构完成厘米级岩块的收容，腔体的有效容积经过测算，可容纳满足科学分析最低需求量的月面样品，不需要额外扩容即可完成单点位的采样任务，若需要多点位采样，也可通过多组该装置并联安装的方式，配合回转切换机构实现不同点位样品的独立收容，避免不同点位样品出现交叉污染。结构设计过程中还充分考虑了发射段的力学环境，装置整体的质心落在两端定位孔的轴线上，发射段通过压紧机构固定在安装支架上时，不会产生额外的偏载力矩，避免发射过程中的振动冲击对结构造成损伤，两端的端盖与主体腔体采用过盈配合加销钉定位的连接方式，可承受15g的发射过载，不会出现连接松脱的问题；腔体内部的表面粗糙度控制在Ra1.6以下，既可以减少月壤细颗粒的附着残留，也能在样品转移过程中保证样品顺利倒出，不会出现大量样品粘附在腔壁无法取出的问题。
