Salto XS4智能执手门锁结构设计方案

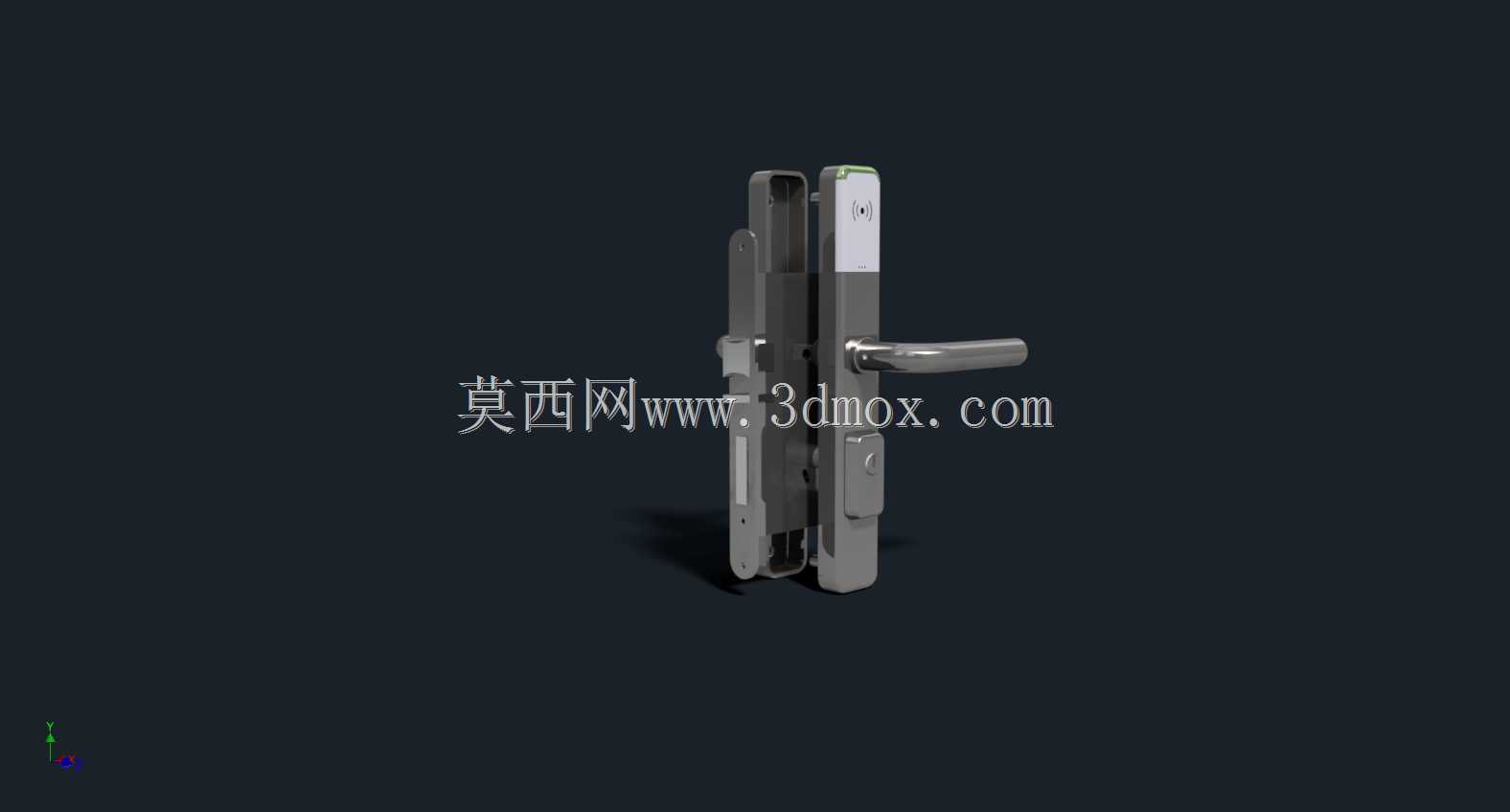

　　这款执手式门锁的三维结构，完全围绕商用场景的门体安装需求搭建，日常在写字楼办公室、酒店客房、公寓入户门这类场景中，承担门体启闭锁止、出入权限管控的核心作用，和传统民用门锁不同，这类锁具需要兼顾高频次使用的结构可靠性、安装适配性，以及和门禁系统联动的功能拓展性。从结构设计逻辑来看，整个锁体采用分体式布局，分为外露执手段和内嵌锁体段两部分，外露部分的执手做了符合人体工学的弧度处理，握持旋转时的施力角度贴合人手自然握持姿态，长期启闭不会产生硌手的问题，执手和锁身衔接处做了隐藏式转轴限位结构，避免长期使用后出现执手下垂、旷量过大的问题，锁身外露面板做了窄边设计，适配目前主流的窄边框门体安装需求，不会因为面板过宽破坏门体整体视觉效果。

　　内嵌的锁体段完全贴合标准门体的锁位开孔尺寸，不需要对现有门体做额外的扩孔、裁切处理就能完成安装，锁体内部的锁舌结构做了分段式设计，斜舌负责日常启闭的快速锁止，方舌负责反锁后的高强度防撬，锁舌的伸缩行程做了精准限位，避免出现门体关闭后锁舌卡滞、无法完全弹出的问题，同时锁体侧边的导向片做了可调节设计，能够适配不同厚度的门体安装间隙，不需要额外加装垫片就能调整锁体和门扣板的对位精度。从安装边界来看，这款锁适配的门厚范围覆盖常规商用门的40mm到60mm区间，锁体的穿线孔位做了预设，不管是有线联网的门禁供电版本，还是电池供电的独立版本，都能通过预留的走线槽完成线路布置，不会出现安装时线路挤压、磨损的问题，

　　面板和门体的贴合面做了整圈的密封胶条预留槽，安装后可以阻挡灰尘、潮气进入锁体内部，适配卫生间、户外连廊这类有一定防潮需求的安装场景。功能设计上，锁身上部预留了电子识别模块的安装位，可以集成刷卡、蓝牙识别等权限验证模块，验证通过后内部的离合结构才会解锁执手和锁体的传动连接，未验证状态下执手处于空转状态，无法通过暴力按压执手带动锁舌开启，锁体内部的传动结构采用金属件嵌套设计，关键受力的传动拨片、转轴都采用耐磨金属材质，能够承受数十万次的启闭循环，不会因为长期使用出现传动件磨损、失效的问题。在建模过程中，所有的配合间隙都按照五金件的实际公差要求做了预留，执手转动的行程、锁舌弹出的距离都和实际量产产品的参数保持一致，安装孔位的位置、

　　尺寸完全匹配行业通用的安装标准，不管是做新门的锁具配套设计，还是旧门的锁具替换选型，都可以直接参考这个模型的尺寸参数做适配，不需要反复核对安装位的匹配度，锁体的各个拆分零件都做了独立的结构建模，可以直接拆解查看内部的传动逻辑，对于刚接触门用五金设计的结构工程师来说，也能通过这个模型清晰理解执手锁的内部传动原理、安装配合要求，避免在实际设计中出现孔位错位、配合间隙不合理导致的安装失败、使用卡滞问题。
