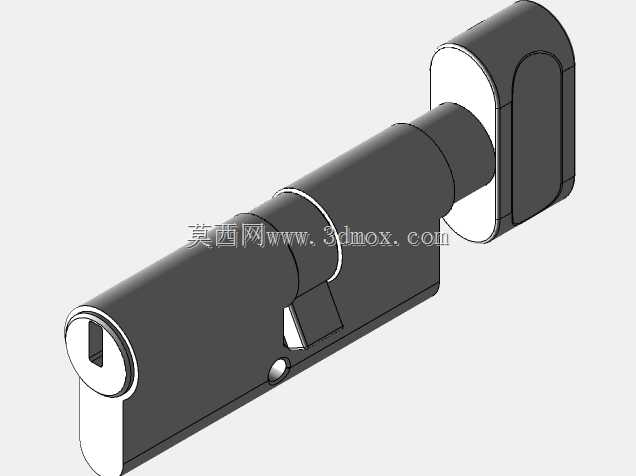

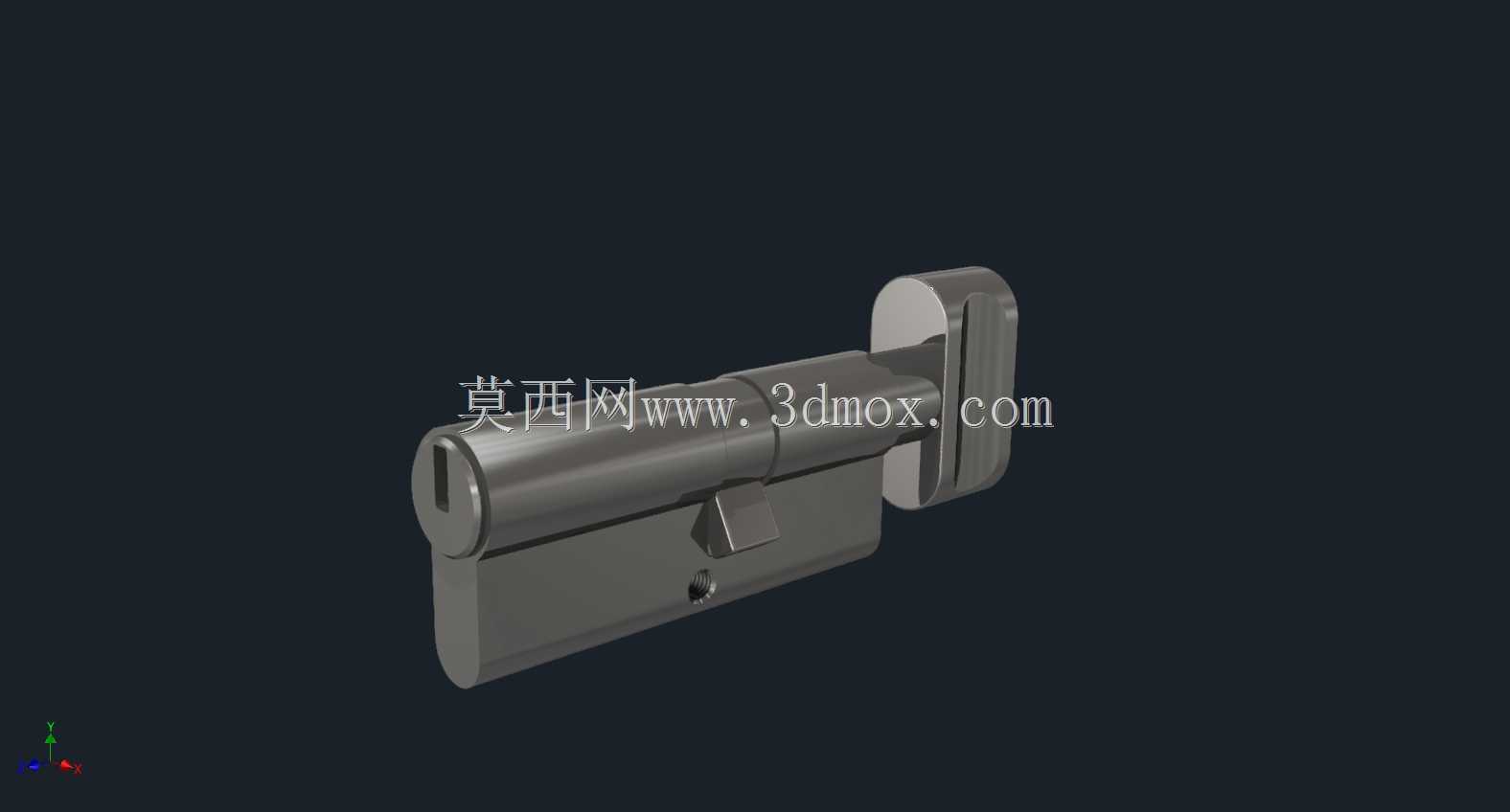

欧标星型锁芯结构三维设计

　　在民用与商用建筑的入户门、室内隔断门、防火门等场景中，锁芯作为锁具的核心执行部件，直接决定了整套锁具的防盗性能、操作手感与使用寿命，本次设计的欧标星型锁芯，针对欧洲市场型材门的安装适配需求做了全维度的结构优化，可直接匹配常规欧标锁体的安装位，无需额外改动门体开孔尺寸。从实际安装边界来看，该锁芯的主体外壳采用一体化冷拉成型的黄铜基材，外轮廓严格遵循EN 12209标准中规定的欧标锁芯安装尺寸，锁芯插入锁体的柱体直径为17mm，适配市面上绝大多数厚度在40mm到80mm之间的型材门、实木门与钢质门，侧边的拨片尺寸与传动凸台的公差控制在±0.05mm以内，安装时可直接卡入锁体的传动槽，不会出现卡滞、虚位过大的问题。从功能特性层面，

　　这款锁芯采用星型弹子排布结构，区别于传统单排弹子锁芯的直线排布方式，弹子孔沿锁芯中心轴呈星型交错分布，不同高度的弹子配合异形弹簧，可大幅提升技术开启的难度，弹子表面做了镀镍硬化处理，长期插拔钥匙不会出现弹子磨损导致的钥匙松动、开启卡顿问题。锁芯端部的旋钮采用一体化锌合金压铸成型，表面做了拉丝镍处理，室内侧无需钥匙即可通过旋钮完成锁闭与开启，紧急情况下可快速解锁逃生，旋钮与锁芯主体的连接部位设置了防扭断的加强筋，即便受到较大的侧向扭力也不会出现断裂脱落的问题。设计过程中，首先针对型材门的安装空间做了边界校核，传统欧标锁芯在部分窄边型材门上安装时，容易出现尾部突出过长、与门侧饰板干涉的问题，因此这款锁芯的尾部长度做了分级适配，

　　可根据门厚选择对应的尾杆长度，尾杆与锁芯主体的连接采用快拆结构，现场安装时无需额外工具即可调整尾杆伸出长度，适配不同厚度的门体。锁芯的外壳与内芯之间设置了防钻片，采用淬火硬化的不锈钢材质，硬度达到HRC55以上，可抵御电钻的暴力破坏，锁芯的钥匙插孔处做了防水防尘的硅胶密封圈，可适配户外门的使用场景，避免雨水、灰尘进入锁芯内部导致弹子锈蚀、弹簧卡滞。从传动结构来看，锁芯内部的拨叉采用铜基粉末冶金成型，耐磨性能优于传统的锌合金拨叉，长期反复转动不会出现拨叉磨损导致的传动空程，拨叉与锁体传动件的配合面做了倒角导向处理，安装时可顺利滑入传动槽，无需反复调整对位。在建模过程中，所有配合面的公差都按照机械加工的实际工艺要求做了预留，

　　弹子与弹子孔的配合间隙控制在0.02mm到0.03mm之间，既保证弹子可灵活滑动，又不会出现间隙过大导致的晃动问题，弹簧的压缩量按照钥匙插入后的行程做了精准计算，钥匙插入时弹子的回弹力度控制在合适区间，插拔钥匙的手感顺畅不会出现卡滞。外壳的表面处理采用多层电镀工艺，先镀铜打底再镀镍做表面防护，盐雾测试可达到96小时以上不生锈，可适配潮湿的厨卫空间、沿海高盐雾环境的使用需求。锁芯的侧边固定螺丝孔位严格遵循欧标安装尺寸，孔距为38mm，可直接替换市面上同规格的旧锁芯，无需重新在门体上钻孔，更换维护的成本极低。针对不同使用场景的需求，锁芯的钥匙采用铜质铣牙工艺，牙花的组合量级达到百万级以上，互开率远低于行业标准要求，避免出现相邻住户钥匙互开的问题。在结构验证阶段，针对锁芯的抗扭强度做了模拟校核，当锁芯受到15N·m的扭力时，内部的弹子与外壳不会出现结构性变形，符合欧标锁芯的防盗等级要求。锁芯的整体重量控制在280g左右，不会给门体合页带来额外的负载，长期使用不会出现门体下垂导致的锁芯对位偏移问题。
