Aprilia rs50摩托车后制动器顶部安装支架

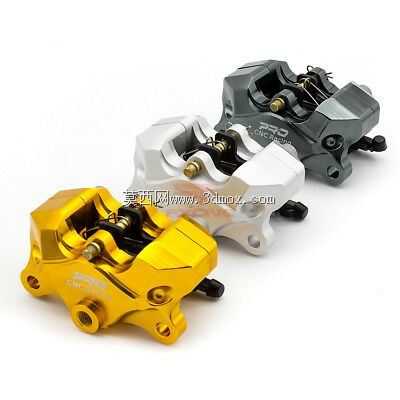

　　在轻型运动摩托的制动系统升级作业中，后制动卡钳的安装定位精度直接决定了制动响应速度、摩擦片贴合度以及长期行驶的制动稳定性，这款适配Aprilia RS50车型的顶部安装式后制动器支架，正是针对2004款车型摇臂上方安装位开发的专用连接构件，核心作用是为FXCNC品牌2活塞后制动卡钳提供可靠的安装基准，填补原厂位与改装卡钳之间的安装尺寸差。从实际装车场景来看，Aprilia RS50作为小排量运动型轻便摩托，原厂后制动配置多为单活塞浮动卡钳，激烈驾驶工况下存在制动热衰减快、制动力度不足的问题，不少玩家会选择更换对置2活塞卡钳提升制动性能，但改装卡钳的安装孔距、贴合面轮廓与原厂摇臂安装位并不匹配，强行安装会出现卡钳偏摆、摩擦片偏磨、

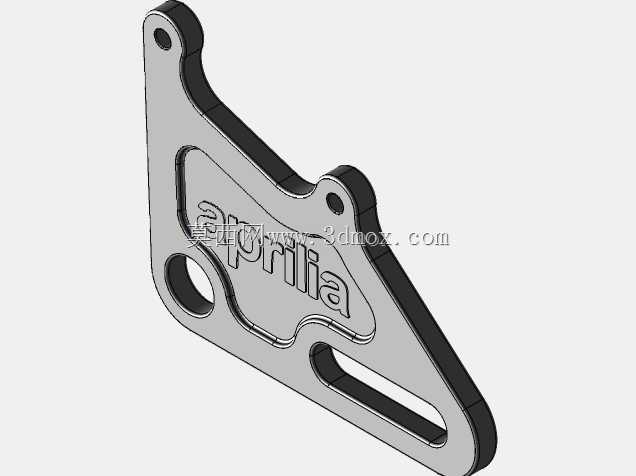

　　制动盘蹭碟等问题，这款支架就是衔接摇臂本体与改装卡钳的核心受力构件。从结构设计逻辑来看，支架整体采用变截面三角承力构型，并非等厚度平板结构，靠近摇臂安装侧的厚度更大，向卡钳安装侧逐步做厚度收窄，同时在非受力区域开设了长条形减重槽，在保证结构刚性的前提下尽可能降低簧下质量——对于小排量摩托而言，后摇臂处的簧下质量变化会直接影响后轮循迹性，过重的安装支架会削弱弯道中后轮的贴地反馈。支架上的三个核心安装孔位做了同轴度公差约束，其中两个孔位对应摇臂上方的原厂安装螺柱，孔位周边做了局部凸台加厚处理，避免螺栓锁紧时支架本体出现压溃变形，第三个孔位为卡钳定位销孔，孔位中心与制动盘中心的距离经过严格核算，

　　保证卡钳安装后摩擦片中心与制动盘摩擦面中心完全重合，不会出现上下偏位导致的摩擦片有效接触面积不足的问题。从安装边界来看，支架的贴合面完全复刻了原厂摇臂安装位的曲面轮廓，安装时不需要对摇臂做任何打磨、钻孔等破坏性加工，直接通过原厂螺栓即可完成固定，支架与卡钳连接的安装面预留了0.1mm的调整间隙，配合不同厚度的调整垫片可以适配不同磨损程度的制动盘，保证摩擦片与制动盘之间的间隙均匀，避免拖刹。从受力特性来看，后制动工作时卡钳会受到沿制动盘切线方向的制动力反作用力，支架的三角构型刚好把这个反作用力分解到两个摇臂安装点上，避免应力集中在单个连接位，支架的边缘全部做了圆角过渡处理，没有尖锐的应力集中棱角，

　　长期承受交变制动力时不容易出现疲劳裂纹。需要注意的是，这款支架属于改装适配类构件，目前未经过批量装车的长周期可靠性验证，仅适合开发参考、改装样件试制使用，正式装车前需要完成台架制动力测试、颠簸路面耐久测试，确认安装强度、制动性能符合安全要求后再投入使用，避免因支架强度不足导致制动失效的安全风险。在建模过程中，支架的所有安装孔位、贴合面轮廓都需要与原厂摇臂、对应改装卡钳的实测尺寸做匹配校验，尤其是卡钳安装位的中心距公差需要控制在±0.05mm以内，否则会出现卡钳装不上、或者安装后摩擦片偏磨的问题，支架的减重槽深度不能超过本体厚度的三分之一，避免削弱承力区域的结构强度，安装孔的倒角需要与螺栓头部的锥面匹配，保证螺栓锁紧后受力均匀。
