可制造圆锥曲线轮廓扁平封装步行桥

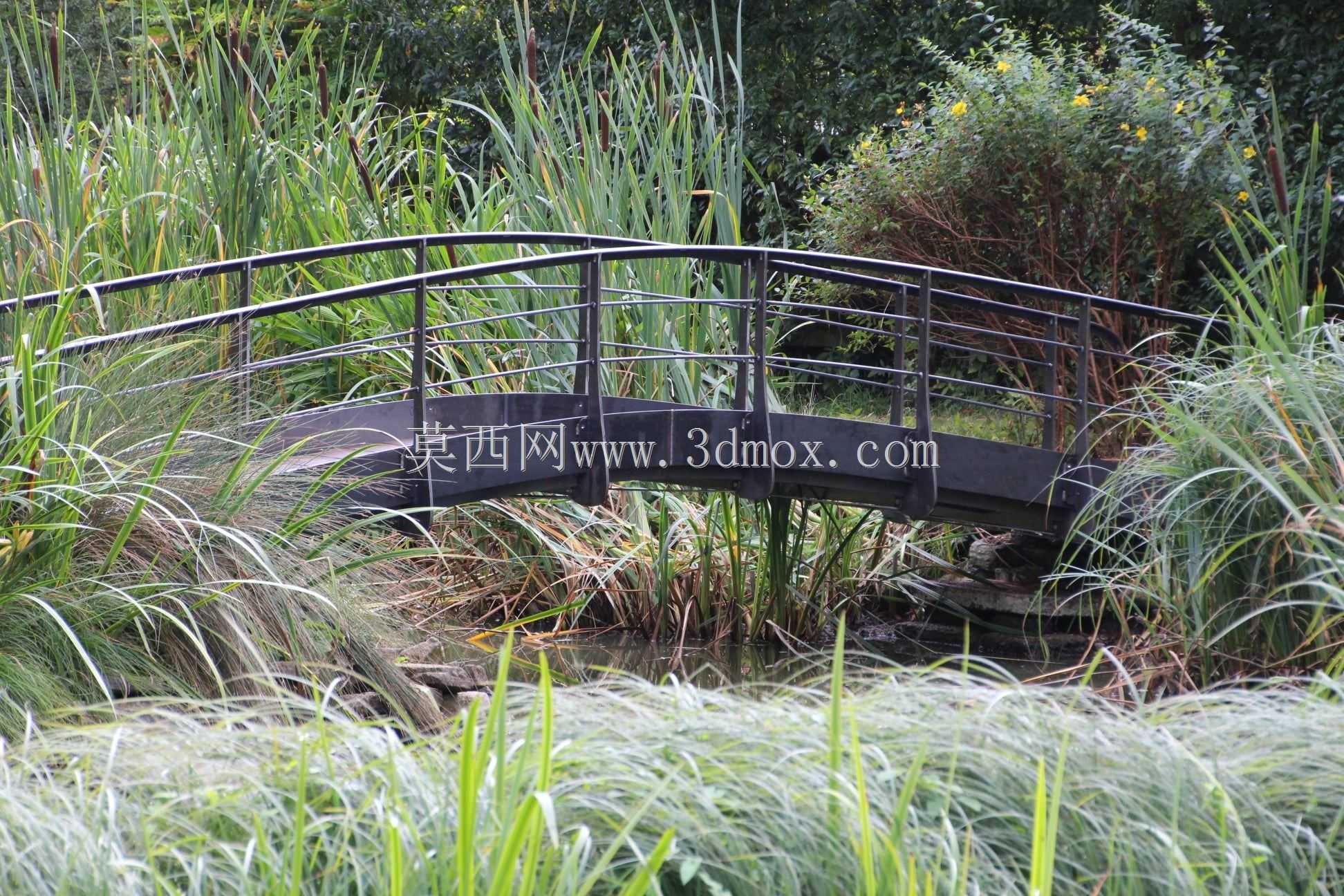

　　这款步行桥的设计核心围绕圆锥曲线轮廓展开，区别于常规圆弧拱的受力逻辑，拱轴线采用优化后的圆锥曲线拟合，能让桥面荷载更均匀地传递到两端基座，减少拱肋局部应力集中的问题，在小跨度人行场景下，这种线型比传统圆弧拱节省约12%的结构用材，同时不会出现拱脚水平推力过大导致基座施工难度提升的问题。从实际应用场景来看，这类扁平封装桥主要适配社区园林、滨水步道、小型景观水系的跨接需求，也可用于商业综合体的室内外高差连廊、屋顶花园的动线衔接，因为整体拱高较低，不会对周边景观视线造成遮挡，扁平的轮廓也能和现代简约的景观设计风格更好融合。

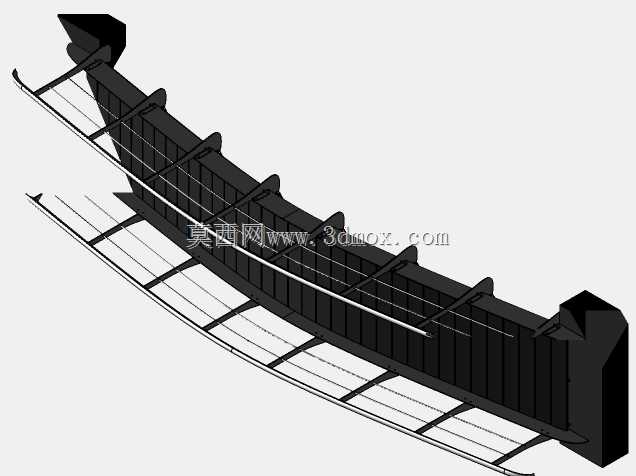

　　结构设计上，桥身主体采用型钢焊接成型，主拱肋为变截面箱型结构，从拱脚到拱顶截面高度逐步收窄，既保证了拱脚位置的抗剪承载力，也减轻了拱顶区域的自重；桥面基层采用防滑耐磨的铺装层，下方设置多道横向加劲肋，避免行人通行时出现局部挠曲变形；两侧护栏采用竖向立柱搭配横向圆管的形式，立柱间距严格控制在110mm以内，符合人行设施的安全防护间隙要求，护栏高度从桥面铺装面起算为1.1m，满足民用景观桥的防护高度规范。两端的基座采用仿石质感的承重块，内部预埋与主拱肋连接的焊接钢板，基座底部预留锚栓孔，安装时可通过膨胀螺栓与混凝土基础固定，不需要额外做大型桩基础，适配大部分景观区域的地基条件。

　　从安装边界来看，这款桥的总跨度适配6m左右的跨距，桥面净宽为1.2m，可同时满足3-4名行人并排通行，整体安装完成后总高度（从基座底面到护栏顶端）约1.4m，拱顶位置距离桥面铺装面的净高为2.2m，不会出现行人碰头的问题；单块构件的最大重量控制在80kg以内，不需要大型吊装设备，2-3名安装工人配合手动葫芦即可完成现场拼装，所有连接节点均采用螺栓加焊接的双重固定形式，安装完成后做整体防锈喷涂处理，户外环境下使用寿命可达15年以上。设计过程中对桥身的动荷载做了专项校核，按照人行桥5kN/㎡的均布荷载标准计算，同时考虑了行人跑动带来的冲击系数，拱肋的最大挠度控制在跨度的1/500以内，通行时不会出现明显的晃动感；另外针对户外使用的耐候需求，所有金属构件均做了镀锌打底加户外粉末喷涂的表面处理，能适应多雨、高湿的户外环境，不会出现短时间内锈蚀掉漆的问题。

　　在细节处理上，桥面铺装层预留了排水坡度，雨水可顺着桥面横向坡度排到两侧，不会在桥面积水；护栏的横向圆管端部做了封头处理，避免雨水进入管内部造成锈蚀；主拱肋与基座的连接位置设置了加劲板，分散连接点的应力，避免长期荷载作用下出现焊缝开裂的问题。和同类型的景观步行桥相比，这款圆锥曲线桥的线型更流畅，没有生硬的折线转折，不管是从正面还是侧面看，整体轮廓都更具设计感，同时结构受力更合理，在保证安全冗余的前提下控制了整体自重，降低了运输和安装的成本，适合在各类小型景观项目中批量应用。建模过程中对所有钣金件的折弯系数、焊接坡口都做了参数化设置，导出的加工图纸可直接用于激光下料、折弯成型，不需要二次调整尺寸，生产端拿到模型后可直接排产，减少了设计到生产的沟通成本；所有装配关系都做了干涉检查，现场安装时不会出现孔位不对、构件无法装配的问题，有效缩短现场施工周期。
