带互锁支架户外烧烤火盆结构设计

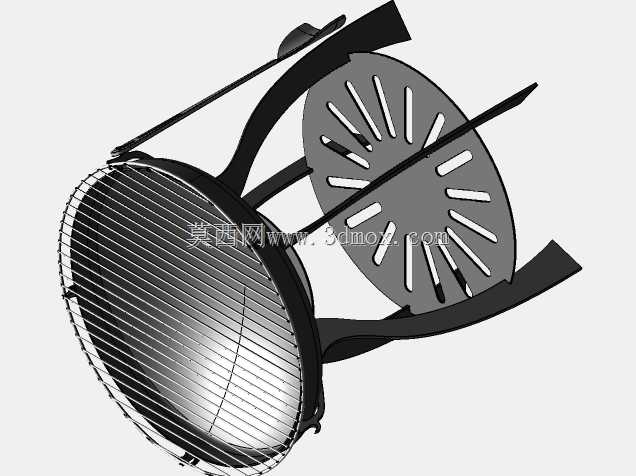

　　这款带互锁支架的小型火盆，核心定位是户外休闲场景的小型加热与烧烤两用设备，适配庭院小聚、露营短途出行、露台休闲等多种使用场景，整体结构完全适配激光切割、等离子切割的钣金加工工艺，无需复杂的冲压模具即可完成生产，对于小批量定制、手工钣金加工场景十分友好。从结构设计逻辑来看，整体采用上下分层的承载思路，上部为圆形盛火盆体，盆口边缘配置可拆卸的圆形烧烤格栅，格栅采用等距径向栅条布局，既可以保证炭火的空气流通，也能稳定放置不同尺寸的烧烤食材，避免食材掉落进炭火区域；盆体外侧预留了格栅的定位卡槽，格栅放置后不会出现横向滑移，使用过程中无需频繁调整位置。下部支架采用互锁式钣金拼接结构，所有支撑腿与底部置物盘均通过板材插接互锁完成装配，

　　无需额外焊接工序，也不需要大量的紧固件连接，用户拿到平板切割件后即可自行完成组装，大幅降低了运输过程中的包装体积，也减少了装配环节的工时消耗。支撑腿采用弧形外扩的造型设计，三条支撑腿向外延伸形成稳定的三角支撑面，相比直腿结构拥有更大的支撑跨度，即使在略有不平整的户外地面，也能通过微调支撑腿的插接深度实现整体调平，避免使用过程中出现倾翻风险。支撑腿中部设置了环形连接结构，将三条支撑腿连为整体，提升支架的整体抗扭刚度，即使单侧受到外力碰撞，也不会出现单腿变形散架的问题。底部的置物盘采用放射状开槽设计，一方面可以承接从上部格栅缝隙掉落的炭火残渣，避免残渣直接掉落到地面引发火灾隐患，另一方面放射状开槽可以保证底部空气流通，

　　为炭火燃烧提供充足的氧气，减少炭火燃烧不充分产生的一氧化碳，同时开槽结构也能降低置物盘的整体重量，减少板材用量。盆体侧面还设计了挂装结构，可以配套悬挂火钳、烧烤铲等小型工具，使用时随手可取，无需额外放置工具台。从尺寸边界来看，整体盛火区域直径为500mm，整体高度为145mm，板材厚度选用3mm的冷轧钢板，兼顾结构强度与整体重量，不会因为板材过薄导致高温下变形，也不会因为板材过厚导致整体重量过大，不便于搬运移动。在实际使用过程中，这款火盆既可以单独作为炭火盆使用，在户外低温环境下提供热源，也可以搭配上部格栅作为小型烧烤架使用，单次可以容纳3-5人份的烧烤食材，完全满足小型家庭聚会的使用需求。设计过程中充分考虑了钣金加工的工艺特性，

　　所有零件均为平面板材切割成型，没有复杂的曲面拉伸结构，不需要专用的成型模具，切割完成后只需要简单的折弯、插接即可完成总装，生产门槛低，加工效率高，同时互锁结构的设计也保证了装配后的结构强度，长期高温使用下也不会出现连接松动的问题。支架的外扩造型也让整体重心更低，相比直腿支架的火盆，抗侧翻能力提升明显，即使在户外有微风的环境下使用，也能保持稳定的放置状态。底部置物盘距离地面留有足够的高度，避免高温残渣直接接触地面，对木质露台、草坪等地面造成灼烧损坏，同时放射状的开槽也能让掉落的残渣快速冷却，降低火灾风险。烧烤格栅采用圆钢焊接成型，表面经过高温防锈处理，长期接触炭火与食材也不会出现锈蚀脱落的问题，格栅可以直接从盆体上取下，便于使用后的清洁打理，盆体本身为一体成型的圆弧结构，没有清洁死角，使用后只需要倾倒灰烬、擦拭内壁即可完成清理。
