TormachPCNC440铣床可制造外罩结构设计

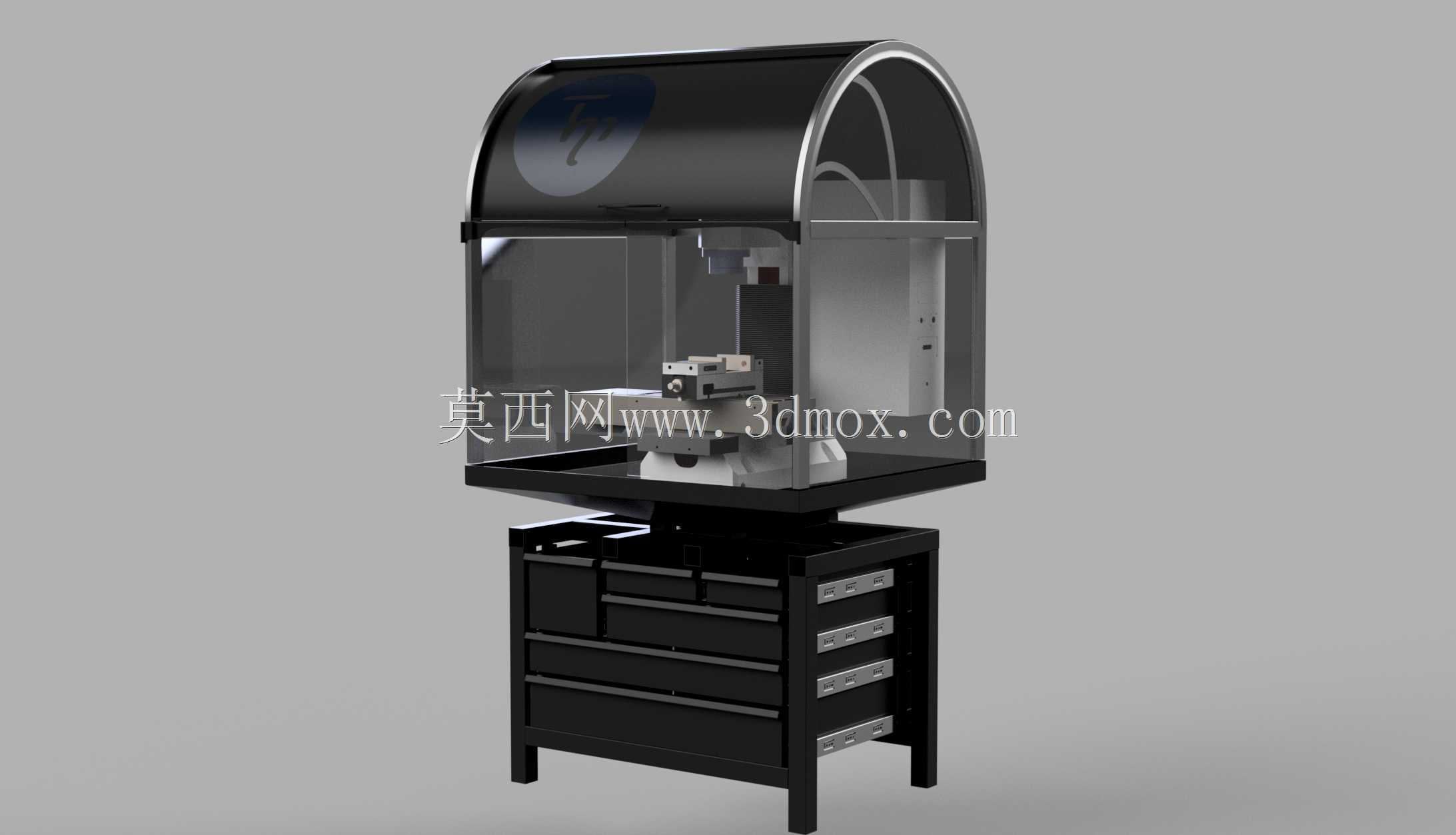

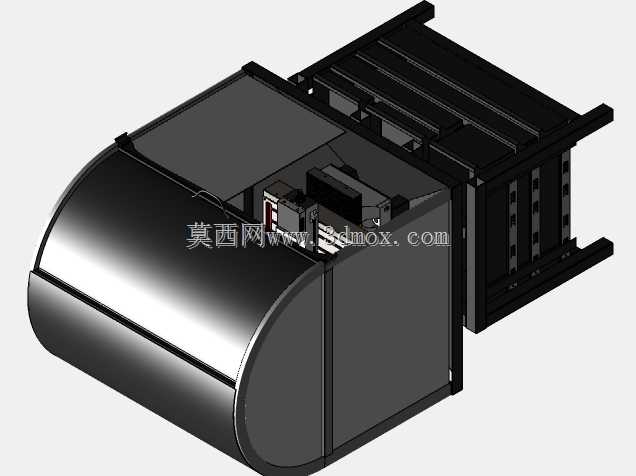

　　这款外罩结构针对小型桌面级数控铣床的实际作业场景设计，核心适配小批量零件加工、教学实训、个人工坊加工等空间受限的使用环境，区别于大型工业机床的全封闭厚重防护，这款外罩在防护性能、操作便利性、空间占用三者之间做了针对性平衡。从实际加工场景来看，小型数控铣床在铣削铝件、塑料件、软金属材料时，会产生高速飞溅的切屑，同时切削液雾化也会扩散到作业周边，外罩的弧形顶罩+三面透明围挡结构，刚好可以在不遮挡操作人员观察加工状态视线的前提下，把切屑和切削液完全阻隔在设备加工区域内，避免切屑飞溅划伤操作人员、污染周边工作台面，也能减少切削液挥发对车间空气的影响。外罩下部直接和设备下方的工具柜基座做安装适配，不需要额外打地面膨胀螺栓固定，

　　整体安装边界和设备基座轮廓完全对齐，不会额外占用工作台周边的操作空间，对于工位面积紧张的教学实验室、个人加工工坊来说，这种贴合设备轮廓的外罩设计能最大化利用有限的作业面积。设计思路上没有采用传统机床外罩的直角方壳结构，顶部的弧形穹顶一方面是提升结构刚性，同等钣金厚度下弧形结构的抗形变能力比平面结构高30%以上，加工过程中即使有工件崩出打到顶罩，也不会出现钣金凹陷变形的问题；另一方面弧形顶罩可以让冷凝在罩壁的切削液顺着弧面回流到设备接屑槽内，不会出现直角接缝处积液渗漏的问题。透明围挡部分采用快拆式安装结构，日常更换刀具、装卸大尺寸工件的时候，可以直接把侧方围挡向上抽出，不需要拆卸整个外罩框架，操作开口尺寸刚好覆盖工作台的全行程范围，

　　操作人员伸手就能完成工件装夹、对刀等常规操作，不需要额外预留过大的操作间隙。外罩和设备本体的连接点全部设计在基座的加强筋位置，不会因为外罩安装影响机床本体的装配精度，所有连接孔位都做了沉头处理，安装后螺栓头不会突出外罩表面，避免日常走动时剐蹭衣物。下部的工具柜部分和外罩框架做了一体化设计，抽屉的承重单抽可以达到25kg，能够存放刀柄、夹头、扳手、量具等常用加工辅具，抽屉导轨带自锁结构，设备运行过程中不会因为振动导致抽屉自行滑出，柜脚做了可调水平结构，地面不平整的时候可以通过调整脚杯高度让设备保持水平，避免因为设备倾斜影响加工精度。外罩的后部预留了走线和排屑接口，机床的电源线、气管、切削液管路都可以从后部的预留孔位穿出，

　　孔位带橡胶护圈，不会磨损管线外皮，排屑口直接对准下方的接屑车位置，清理切屑的时候只需要抽出接屑车即可，不需要拆开外罩。从安装尺寸来看，外罩整体宽度和设备基座宽度保持一致，深度方向比工作台最大行程多预留120mm的安全距离，即使工作台移动到最远端，工件和刀具也不会碰到外罩内壁，顶部弧形最高点距离地面的高度控制在1.8米以内，常规层高的车间和实验室都能顺利放置，不需要额外改造场地。外罩的钣金部分全部采用折弯成型工艺，没有复杂的焊接结构，生产制造的时候不需要开专用模具，小批量生产也能控制成本，表面做喷塑处理，耐油污、耐切削液腐蚀，日常清理只需要用抹布擦拭即可，透明围挡采用耐冲击的聚碳酸酯材料，即使被高速飞出的切屑打到也不会碎裂，透明度可以保持长期使用不发黄，不需要频繁更换围挡材料。实际使用中，这款外罩还能一定程度上降低铣削加工的噪音传播，弧形顶罩和封闭围挡可以把加工噪音反射回设备内部，相比开放式安装的同型号铣床，加装这款外罩后设备周边1米位置的噪音可以降低8-10分贝，长时间在设备旁边作业也不会因为噪音产生明显的不适感。外罩的前部操作开口位置预留了安全门的安装位，如果后续需要加装安全联锁装置，只需要在预留孔位上安装安全门和行程开关即可，不需要对外罩结构做二次改造，能够满足不同场景下的安全规范要求。
