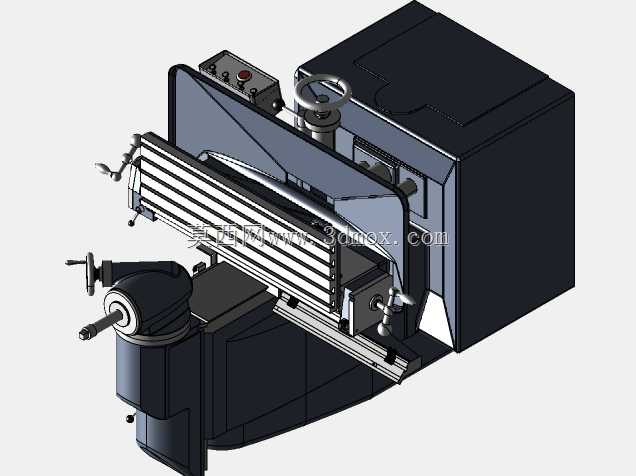

AcieraF4立式铣床结构三维建模

　　这款Aciera F4立式铣床的三维建模，还原了小型精密铣床的核心结构特征，可用于小型机加工车间、工具修配间、职业院校机加工实训场景的设备布局仿真、结构教学演示以及二次改型设计参考。从实际加工用途来看，这类小型立式铣床主要承担小型金属零件的平面铣削、沟槽加工、钻孔铰孔、小型型腔铣削作业，适合加工尺寸不大、精度要求较高的工装夹具零件、小型模具镶件、精密设备配件，相比大型龙门铣床或者卧式铣床，它的占地面积更小，操作灵活度更高，能够在局促的车间空间内完成多工序的小型零件加工，很多小型五金加工厂、仪器仪表制造车间都会配置同类型设备作为精加工工序的核心加工单元。

　　从功能特性来看，模型还原了铣床的核心运动结构：顶部的主轴箱部分保留了垂直进给的导轨结构，能够实现主轴的上下行程调整，满足不同高度工件的加工深度需求；中部的十字工作台带有横向和纵向的进给手轮操作结构，操作人员可以通过手轮微调工作台的进给位置，实现精准的切削对位，工作台侧面的操作面板预留了控制按钮、急停开关的安装位，还原了真实设备的操作布局；床身立柱部分采用了厚实的箱型结构设计，能够在切削过程中提供足够的刚性支撑，减少主轴切削时的振动，保障加工表面的光洁度与尺寸精度；底座部分做了加宽处理，降低设备整体重心，即使在满行程进给或者重切削工况下，也能保持设备的稳定性，避免出现晃动影响加工精度。

　　在设计思路的还原上，建模过程遵循了真实铣床的结构逻辑：首先从床身主体的基准框架开始搭建，确定主轴中心与工作台面的垂直精度基准，再依次叠加十字工作台的滑动导轨副、主轴箱的升降导轨结构，最后装配操作手轮、控制面板、电机安装位等附属部件，所有部件的装配关系都符合真实设备的装配逻辑，比如横向进给丝杠的安装位置、手轮与丝杠的连接结构、主轴端面到工作台面的最大最小距离，都参考了同类型设备的实际参数进行还原，没有出现结构错位或者运动干涉的问题。对于建模从业者来说，这个模型可以作为学习机床类设备建模的参考案例，理解大型工业设备从基准框架到细节部件的建模顺序，掌握导轨副、操作件、支撑结构的建模技巧，也可以在做车间数字化仿真、虚拟实训系统开发时，直接调用这个模型作为场景内的加工设备元素，减少重复建模的工作量。

　　从安装边界与外形尺寸来看，这类小型立式铣床的整体占地面积约1.2平方米左右，工作台面的有效行程覆盖横向200mm、纵向400mm、垂直方向300mm左右的加工范围，安装时需要在设备底部预留至少100mm的检修空间，侧面预留操作手轮的操作空间，背部预留电机散热与电气线路的布线空间，不需要做特殊的地基预埋，普通的硬化车间地面就可以满足安装要求，设备整体重量在500kg左右，普通的车间楼板承重就可以承载，不需要额外做承重加固。模型还原的结构细节还包括主轴端面的刀具装夹位置、工作台的T型槽结构，这些细节都是实际加工中装夹工件、装夹刀具的核心结构，在做加工仿真或者工装设计时，可以直接依托这些结构进行配套工装的建模，比如平口钳的安装、专用夹具的定位，都可以匹配模型上的T型槽尺寸进行设计，不需要再额外测量设备的接口尺寸。需要注意的是，这个模型作为结构参考框架，部分细节的尺寸精度可以根据实际的设备选型需求进行调整，比如主轴的转速范围、进给电机的功率参数，都可以在后续的细化设计中根据实际加工需求进行补充完善，对于想要做小型铣床改型设计、或者定制专用小型加工设备的结构工程师来说，这个模型提供了成熟的结构布局参考，可以在此基础上调整行程参数、加装数控进给系统，改造成适合特定加工场景的专用铣削设备。
