翼展一米小型固定翼天行者无人机结构

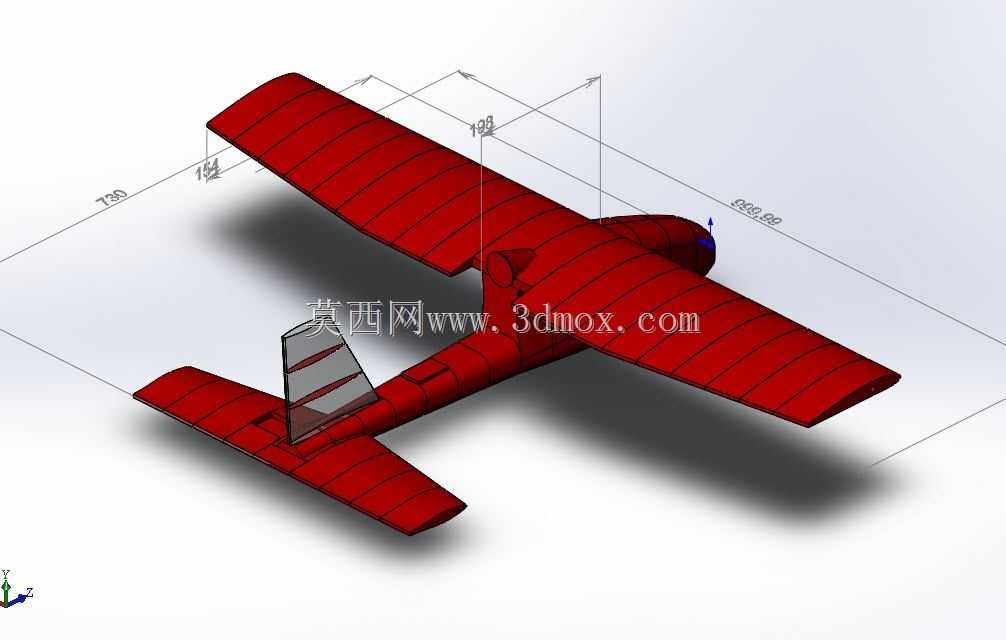

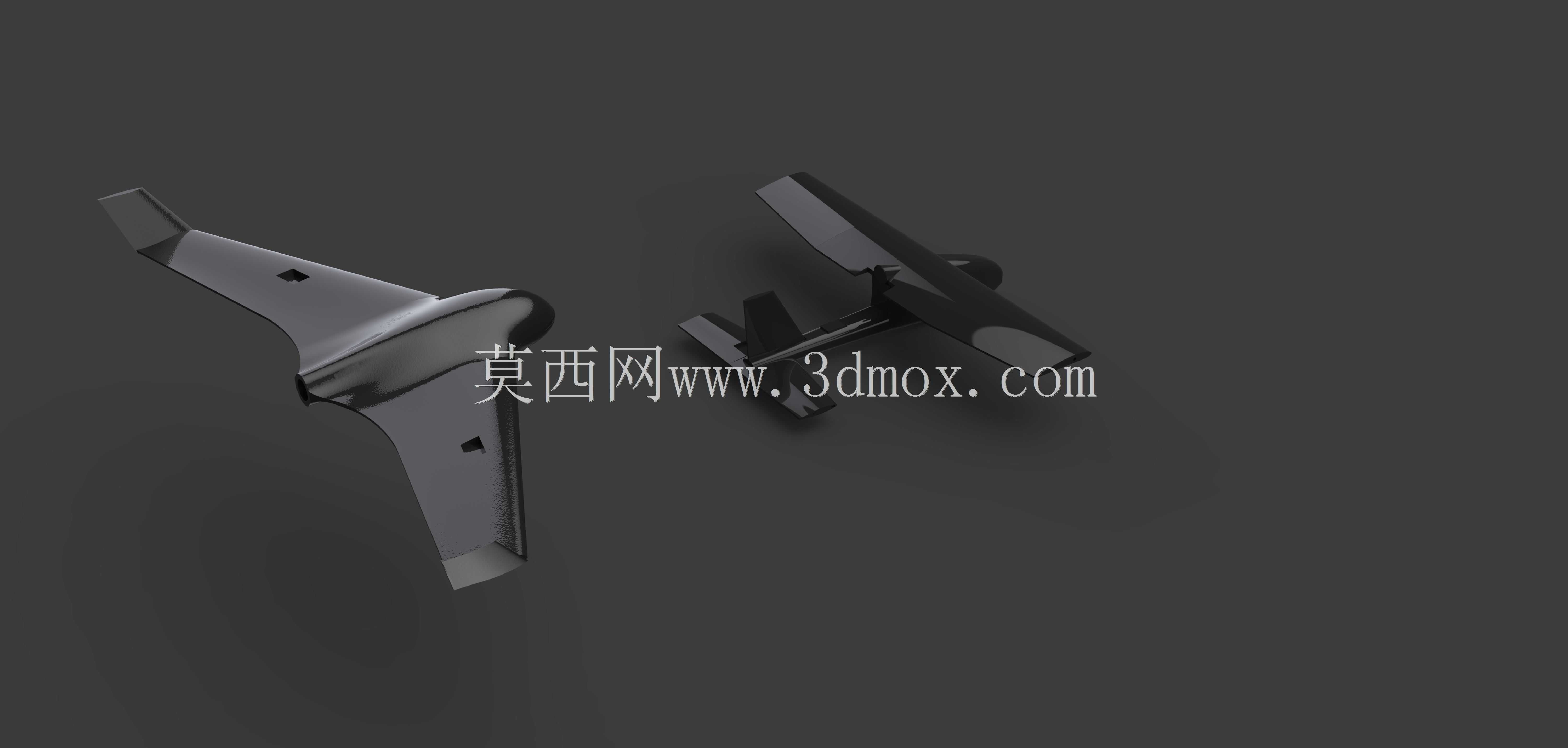

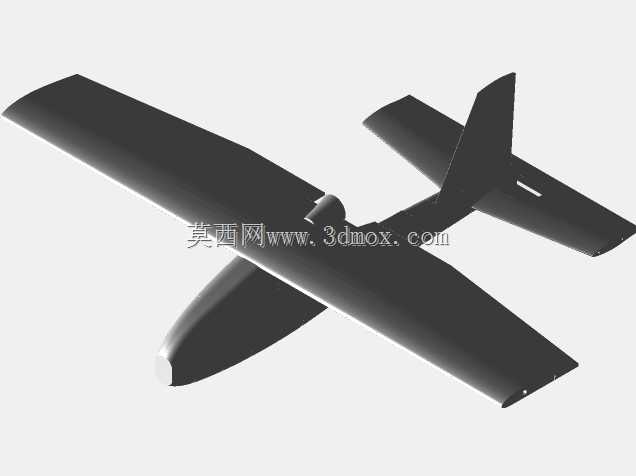

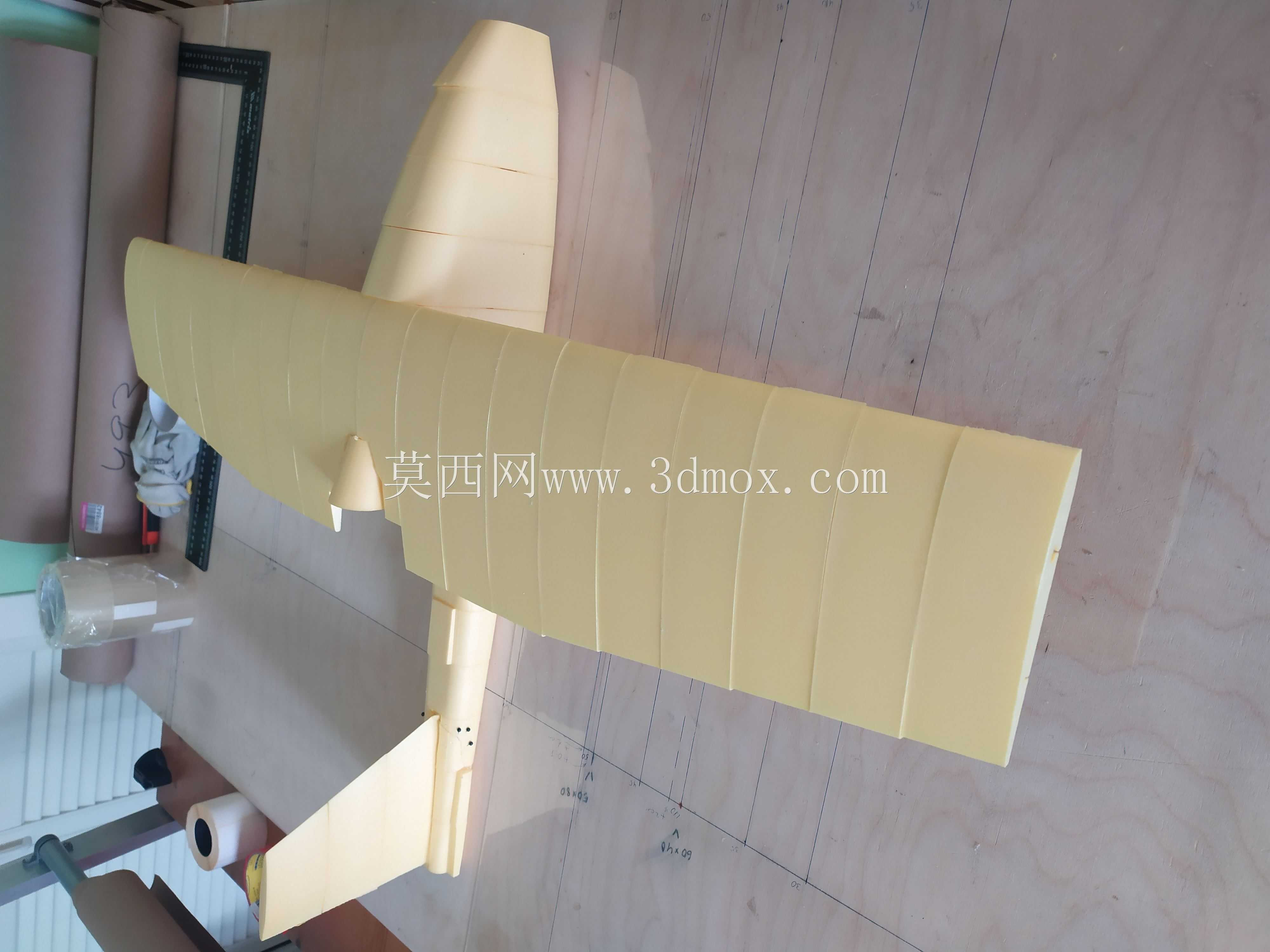

　　这款翼展1000mm的小型固定翼飞行器，是面向低空航测、休闲航飞、FPV穿越飞行场景开发的小型载具结构，整体采用上单翼常规布局，在实际使用中能够兼顾低速飞行稳定性与一定的滑翔性能，对于入门级飞手而言操控容错率更高，也能搭载轻量化的图传、摄像模块完成小范围的航拍作业。从结构设计逻辑来看，整机采用分段式模块化设计思路，机翼、尾翼、机身主体均可拆分，既方便日常运输携带，也能在部件出现磕碰损坏时单独替换，降低日常使用的维护成本。机翼部分采用平直翼型设计，翼展控制在1000mm的尺寸边界内，机翼后缘预留了副翼安装位，能够满足横滚操纵的舵面安装需求，机翼与机身的连接位置做了加强结构设计，避免飞行中受气流冲击出现连接松脱的问题。

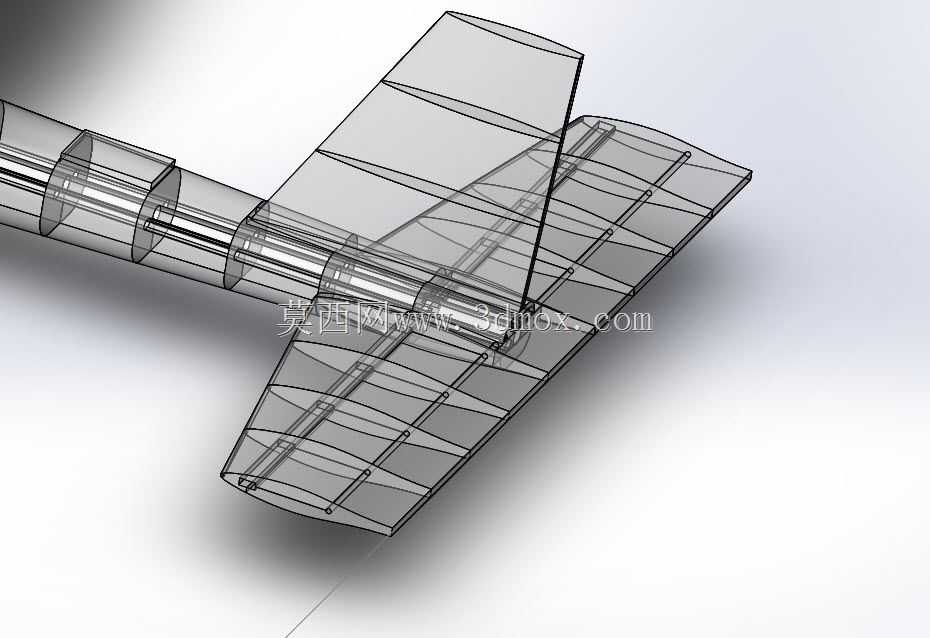

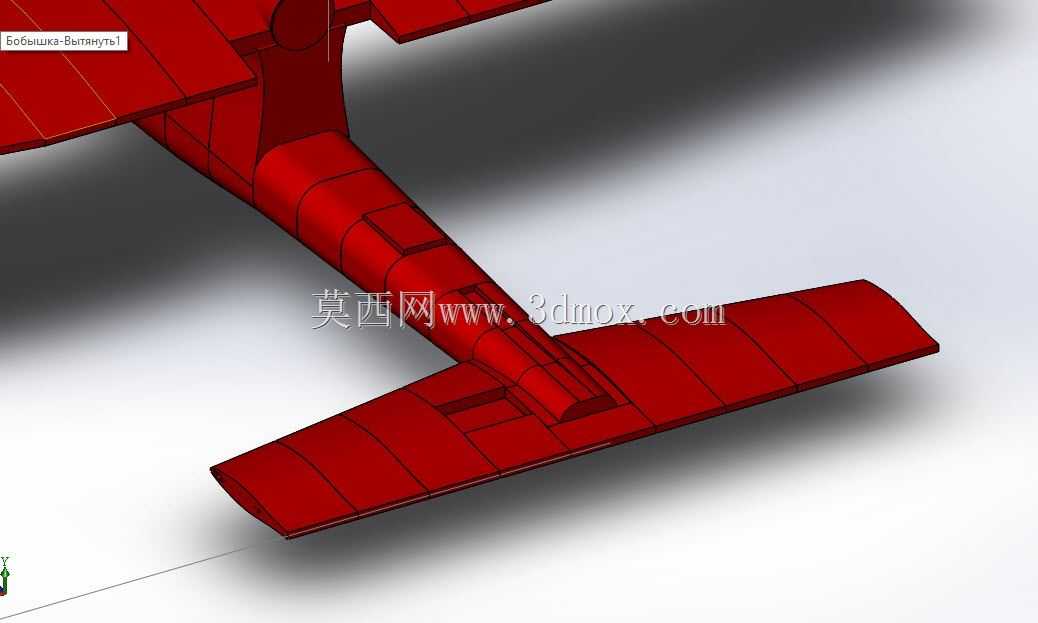

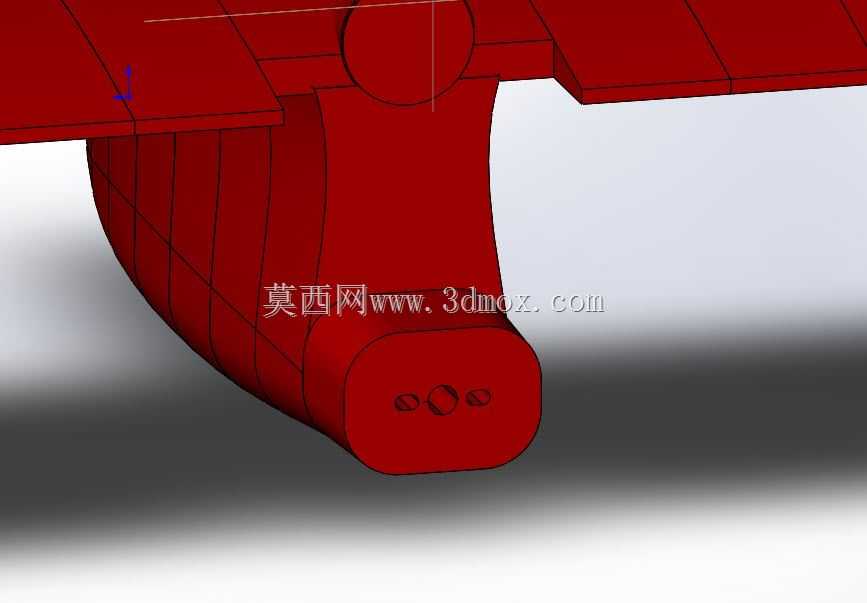

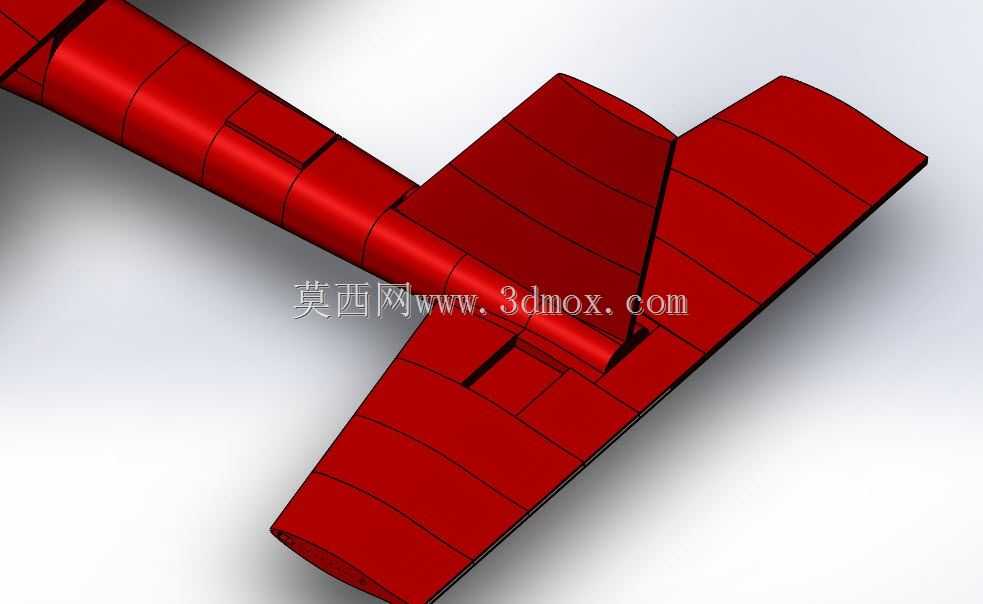

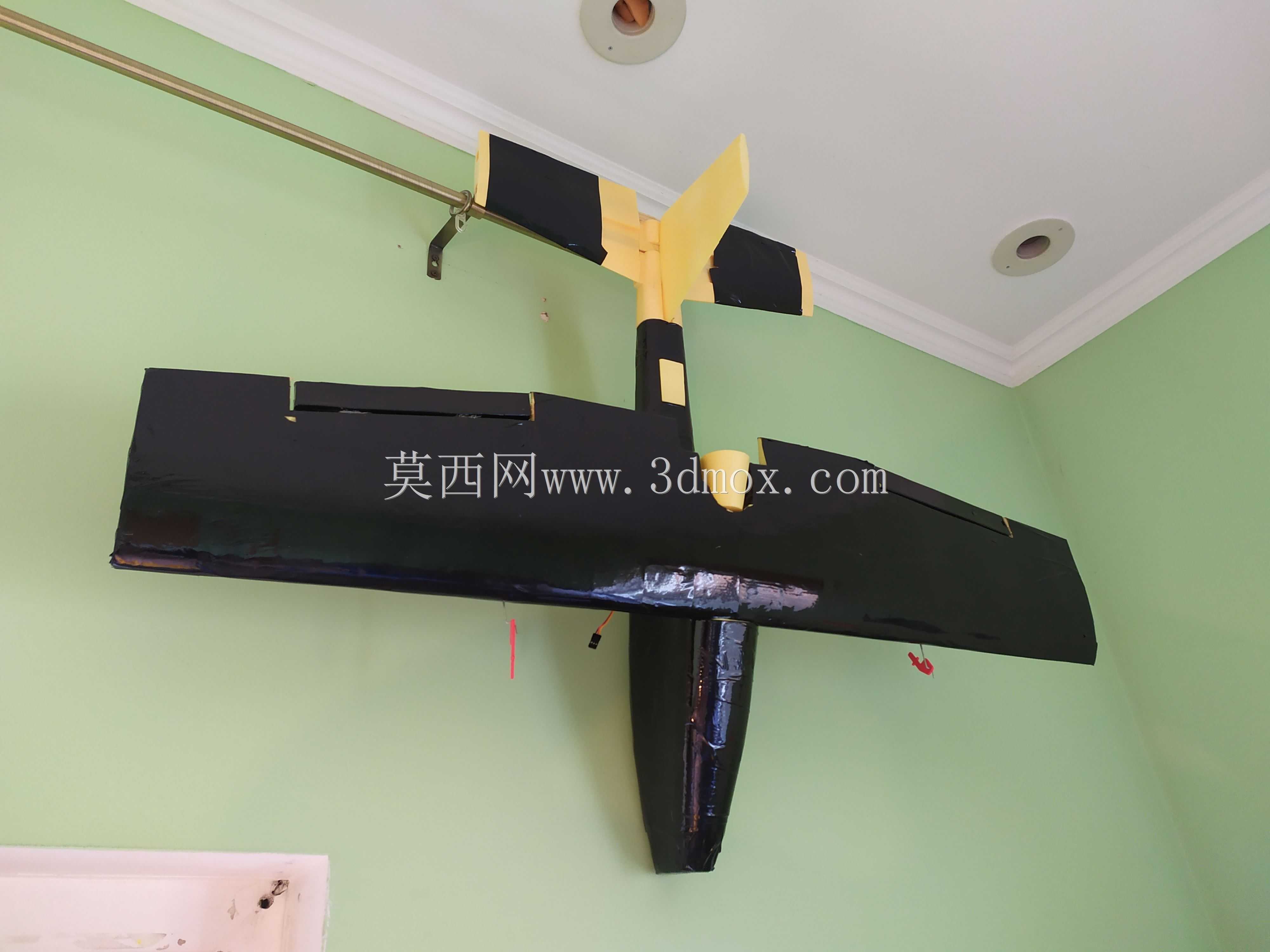

　　机身部分采用流线型纺锤截面设计，从机头到机尾的截面逐步收窄，能够有效降低飞行过程中的空气阻力，机头位置预留了动力设备的安装空间，可以适配匹配拉力的外转子无刷电机与螺旋桨，机身中段预留了电池、飞控、接收机等电子设备的安装舱位，舱室内部的空间布局做了分区规划，能够让使用者根据自身的配重需求调整设备安装位置，将整机重心调整到机翼前缘30%左右的最佳区间，保障飞行姿态的稳定。尾翼部分采用常规的平尾加垂尾布局，水平尾翼设置在机身尾部末端，预留了升降舵的安装铰接位，垂直尾翼设置在机身尾部上方，预留了方向舵的安装位，各舵面的偏转行程空间在设计阶段就做了干涉校验，满舵偏转时不会与机身、其他尾翼构件出现碰撞。从安装边界来看，

　　整机长度控制在800mm左右，机身最大截面宽度不超过100mm，垂尾顶端到机身底部的高度不超过180mm，整体尺寸适配常规的航模收纳包，外场携带时不需要占用过多空间。结构设计时充分考虑了小型固定翼飞行器的实际使用痛点，机翼的翼型做了适当的厚度优化，既能够保留足够的结构强度，也能在机翼内部预留空间容纳舵机、走线等构件，减少外露线路带来的飞行阻力与线路损坏风险。机身底部做了平凸的加强结构，能够满足滑跑起降或者手抛起飞时的结构强度需求，降落时轻微的擦碰不会导致机身主体结构破损。对于三维结构设计从业者而言，这款模型的结构布局具备很高的参考价值，常规布局的固定翼结构逻辑清晰，各部件的连接方式、空间预留都贴合实际航模制作的工艺需求，

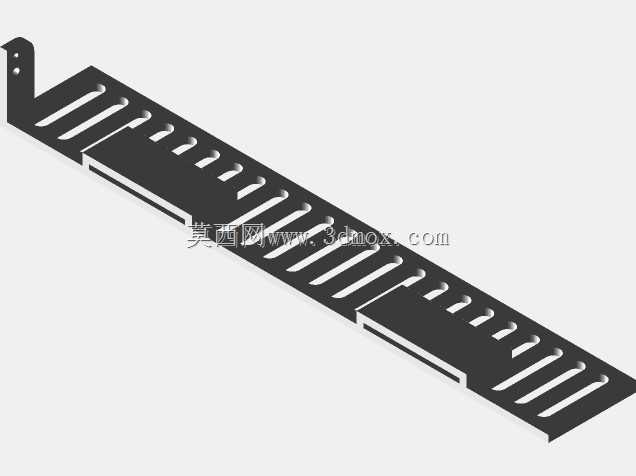

　　既可以直接作为小型航模制作的结构参考，也能在此基础上修改翼型、调整机身尺寸，衍生出不同翼展、不同用途的固定翼飞行器结构。在实际的航模开发场景中，这类小尺寸固定翼的结构设计需要平衡重量、强度、气动性能三者的关系，这款结构在设计时将各部件的壁厚做了梯度优化，受力较大的机翼根部、机身连接位、尾翼插接位适当增加壁厚，受力较小的翼尖、尾翼后缘等位置适当减小壁厚，在保障整体结构强度的前提下尽可能降低整机的空机重量，提升飞行时的载荷能力与续航表现。各部件的插接接口都做了公差适配设计，实际制作时不管是采用3D打印制作，还是采用泡沫切割、轻木蒙皮的工艺制作，都能通过接口的公差调整实现紧密配合，不需要额外做大量的打磨修配工作。
