多关节六轴联动机械臂结构设计

　　这款六轴机械臂的结构设计，首先要匹配产线中多工位柔性作业的实际需求，常见的应用场景覆盖3C电子元器件的精密装配、小型零部件的上下料转运、异形工件的涂胶与点胶作业，甚至可以搭配不同末端执行器完成轻量负载的焊接辅助、工件检测位姿调整等工作，相比传统的专机设备，多关节的结构能覆盖更大的作业空间，同时适配更复杂的运动轨迹要求。

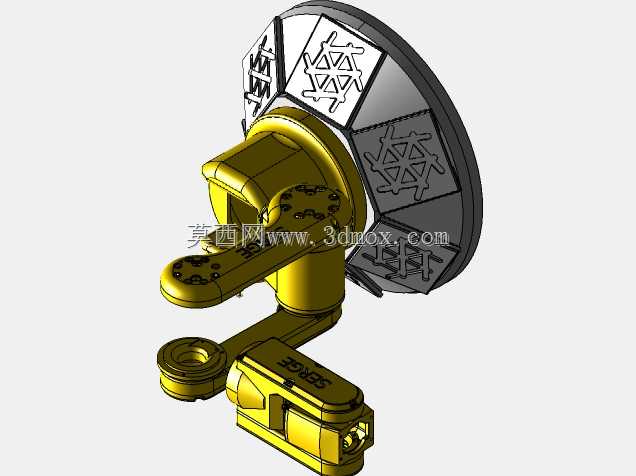

　　从功能特性来看，六个转动关节的自由度配置，能让末端执行器到达作业半径内任意空间位姿，避免了直角坐标机构运动路径生硬、无法绕开作业空间内障碍物的问题。底座端的回转关节承担整臂的水平方向回转动作，支撑整个臂体的重量同时保证大角度范围的工位覆盖；大臂与底座连接的俯仰关节承担臂体抬升的主要负载，关节处的连接法兰做了加厚处理，搭配加强筋结构抵消大臂伸展时产生的弯矩，避免长期负载下关节连接位出现形变；小臂与大臂连接的俯仰关节负责调整小臂的抬升角度，配合大臂动作调整末端的水平作业距离；小臂末端的三个回转关节分别负责腕部的回转、俯仰与末端旋转，三个关节紧凑布置在腕部结构内，能独立调整末端执行器的姿态，不会因为臂体位置调整改变末端的作业角度，适配需要固定姿态作业的工序，比如垂直方向的螺丝锁付、水平方向的工件取放。

　　设计过程中首先要考虑的是安装边界问题，底座的安装法兰采用圆盘式结构，法兰面预留了均匀分布的安装孔位，能直接固定在设备机架、移动AGV平台或者地面预埋的安装座上，安装时需要保证底座安装面的平面度公差在0.1mm以内，避免臂体回转时出现偏心抖动。臂体完全伸展时的作业半径覆盖从底座中心向外的环形区域，最小作业半径能贴近底座周边位置，不会留下过大的作业死角，折叠收纳时的整体占用空间紧凑，能适配狭小的产线安装空间，不会和周边的输送线、料架设备产生运动干涉。

　　结构细节上，臂体的壳体采用轻量化设计思路，在保证结构强度的前提下，壳体内部做了镂空减重处理，降低关节驱动件的负载，提升运动响应速度；关节处的走线采用内部中空走线的方式，所有动力线、信号线都从臂体内部的空腔穿过，避免臂体运动时线缆外露被剐蹭拉扯，同时也能减少外部粉尘、切削液对线束的侵蚀，提升设备在复杂车间环境下的运行稳定性。关节连接位的密封结构做了阶梯式设计，能阻挡车间内的金属碎屑、灰尘进入关节内部，减少传动件的磨损，延长维护周期。

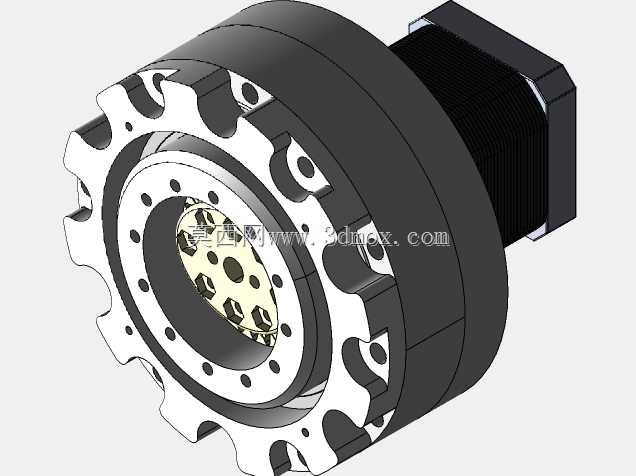

　　实际选型适配时，每个关节的驱动件选型要匹配对应位置的负载要求，底座与大臂关节因为要承担整臂的重量与负载力矩，需要搭配更大扭矩的驱动组件，腕部的三个关节因为距离负载更近、运动速度要求更高，侧重响应速度与转动精度，保证末端作业的重复定位精度满足精密装配的要求。臂体上预留的末端法兰接口采用标准连接尺寸，能快速适配夹爪、吸盘、焊枪、点胶阀等不同类型的末端执行器，不需要额外做转接法兰的设计，缩短产线换型的调整周期。

　　在运动干涉校验层面，建模阶段已经对各关节的极限运动角度做了限位模拟，大臂俯仰、小臂摆动的极限位置都预留了足够的安全间隙，不会出现臂体自身结构碰撞的问题，同时各关节的限位结构采用硬限位与软限位结合的方式，硬限位在关节结构上做了凸台限位，避免软件失效时臂体超程运动造成设备损坏，软限位可以在控制系统中根据实际产线的布局调整角度范围，适配不同现场的安装空间限制。

　　这款机械臂的结构设计没有采用冗余的结构设计，所有的连接部位都考虑了后期维护的便捷性，关节端盖采用快拆式的固定方式，不需要拆解整个臂体就能完成驱动件、传动件的维护更换，降低后期的运维成本。整体的结构刚性经过受力模拟验证，在额定负载下臂体末端的形变量控制在允许范围内，能满足多数轻工业场景的作业精度要求，不会因为臂体形变导致作业位置出现偏差。
