DMG Mori多轴机床3D quickSET对刀校准装置

　　在五轴及以上多轴机床的日常加工场景里，运动学参数校准是保证加工精度的核心环节，尤其是带旋转轴的加工中心，长期运行后转轴零点偏移、直线轴垂直度偏差都会直接反映在工件形位公差上，常规的试切校准、打表校准不仅耗时久，对操作工人的经验要求极高，还需要占用大量机床有效加工时长。这套对刀校准装置就是针对这类场景设计的，核心作用是给多轴机床提供高精度的空间基准，配合机床自带的测量循环快速完成旋转轴中心偏移、摆长误差、轴间垂直度等参数的自动校准，相比传统校准方式，能把单台机床的校准时间压缩到半小时以内，校准重复精度可以控制在微米级，完全满足精密模具、航空结构件这类高精度加工的精度要求。

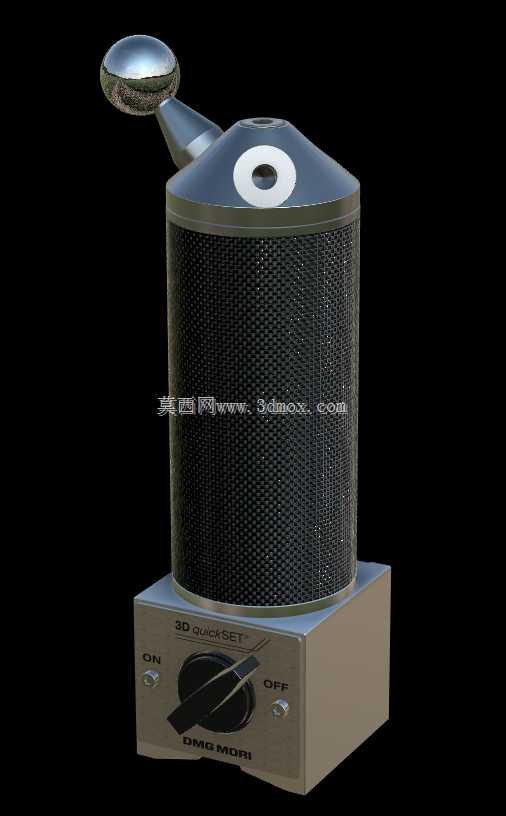

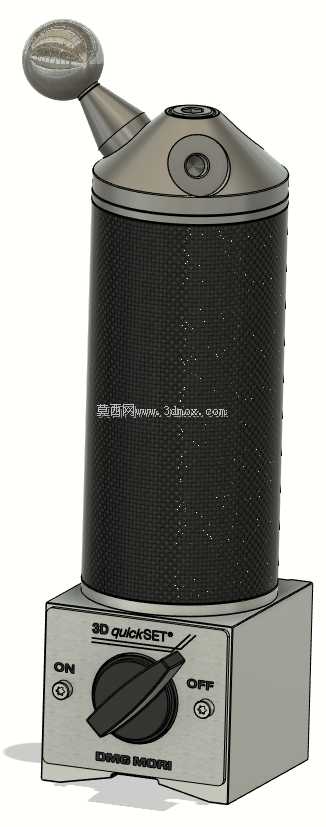

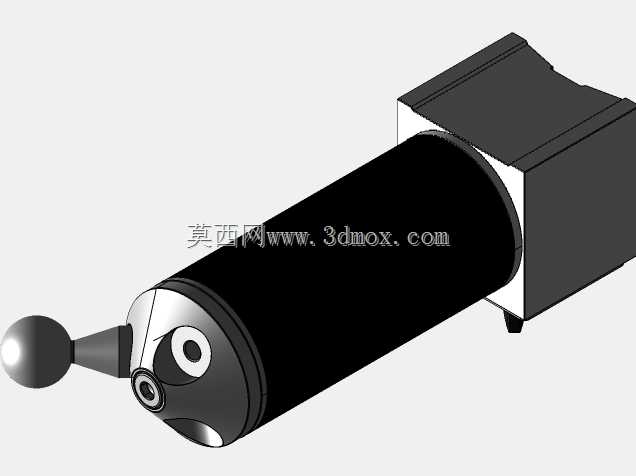

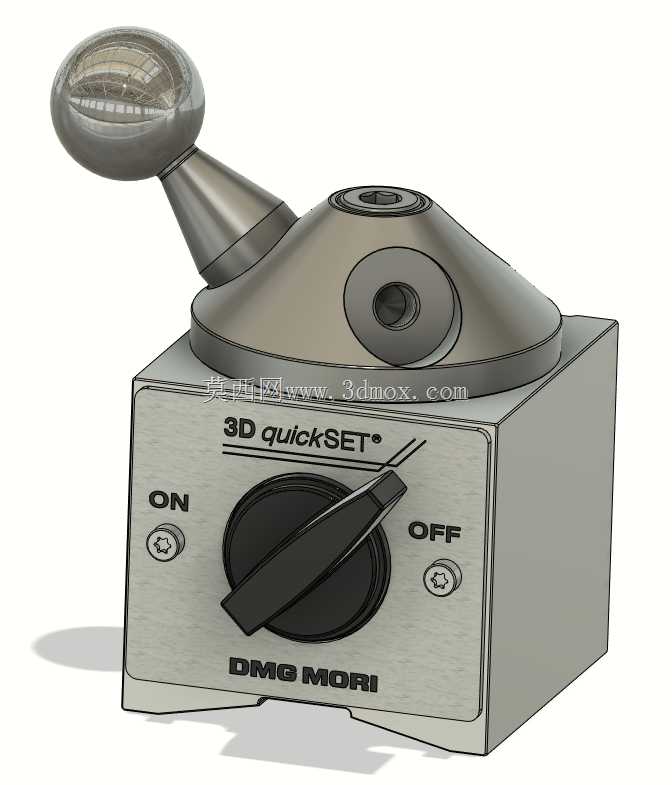

　　从结构设计来看，装置主体采用碳纤维管作为主支撑结构，这一选型完全是从实际使用需求出发的：碳纤维材料的比刚度远高于普通钢材和铝合金，同等壁厚下的抗变形能力更强，在车间日常温度波动范围内，热膨胀系数极低，不会因为环境温度变化产生基准球位置偏移，同时碳纤维管的自重更轻，长期使用不会因为自身重力产生下垂变形，保证基准球的空间位置稳定性。装置底部的安装基座采用不锈钢材质加工，表面做了发黑防锈处理，适配标准M8螺纹的磁性表座安装接口，不管是安装在机床工作台的T型槽位置，还是直接吸附在机床铸铁工作台面上，都能保证足够的连接刚性，不会因为机床快速移动产生的振动出现基座移位。基座上集成了通断控制旋钮，用来控制内置磁性底座的磁力开关，安装时打开磁力就能牢牢吸附在工作台面上，校准完成后关闭磁力就可以快速取下，不需要额外的螺栓紧固，操作效率很高。

　　装置顶端的基准球采用高精度标准球，球面的圆度误差控制在0.5微米以内，表面粗糙度达到镜面级别，完全匹配机床测头的测量要求，球头和支撑臂之间采用不锈钢连接件过渡，避免不同材料连接产生的应力变形。整个装置的安装边界非常紧凑，基座的长宽尺寸控制在100mm见方以内，总高度不超过180mm，不会占用过多工作台空间，哪怕是小型五轴加工中心的工作台也能轻松放置，不会和机床主轴、刀库产生运动干涉。

　　设计过程中优先考虑了车间现场的使用可靠性：所有外露金属部件都采用不锈钢或者表面防锈处理，适应车间切削液飞溅、温湿度波动大的使用环境；支撑臂的角度经过反复校核，保证基准球的位置处于机床各轴的有效行程范围内，不管是双摆头结构、双转台结构还是摆头加转台结构的五轴机床，主轴测头都能从多个角度接触到基准球的整个球面，完成全角度的测量取点，不会出现测量死角。和原厂配套的校准装置相比，这套结构的制作门槛更低，所有结构件都可以通过常规的车削、铣削加工完成，不需要特殊的加工工艺，车间的工具室就可以完成自制，成本仅为原厂配件的十分之一左右，同时校准精度完全可以达到原厂装置的同等水平，非常适合批量配备多台多轴机床的加工车间使用，能够大幅降低设备维护的校准成本，减少机床待机时间。

　　在实际使用时，只需要将装置吸附在工作台的合适位置，确保各轴移动过程中不会产生碰撞，调用机床内置的3D quickSET测量循环，主轴带动测头按照预设路径从不同角度触碰基准球表面，系统会自动采集测量点数据，计算出当前机床的运动学参数偏差，自动完成参数补偿，整个过程不需要人工干预，校准完成后可以直接进入加工程序，不需要额外的验证步骤。装置的碳纤维主体和金属部件之间采用过盈配合加厌氧胶粘接的连接方式，长期使用不会出现连接松动，日常存放只需要注意避免基准球表面被硬物划伤，就可以长期保持校准精度，不需要频繁调整装置本身的精度。
