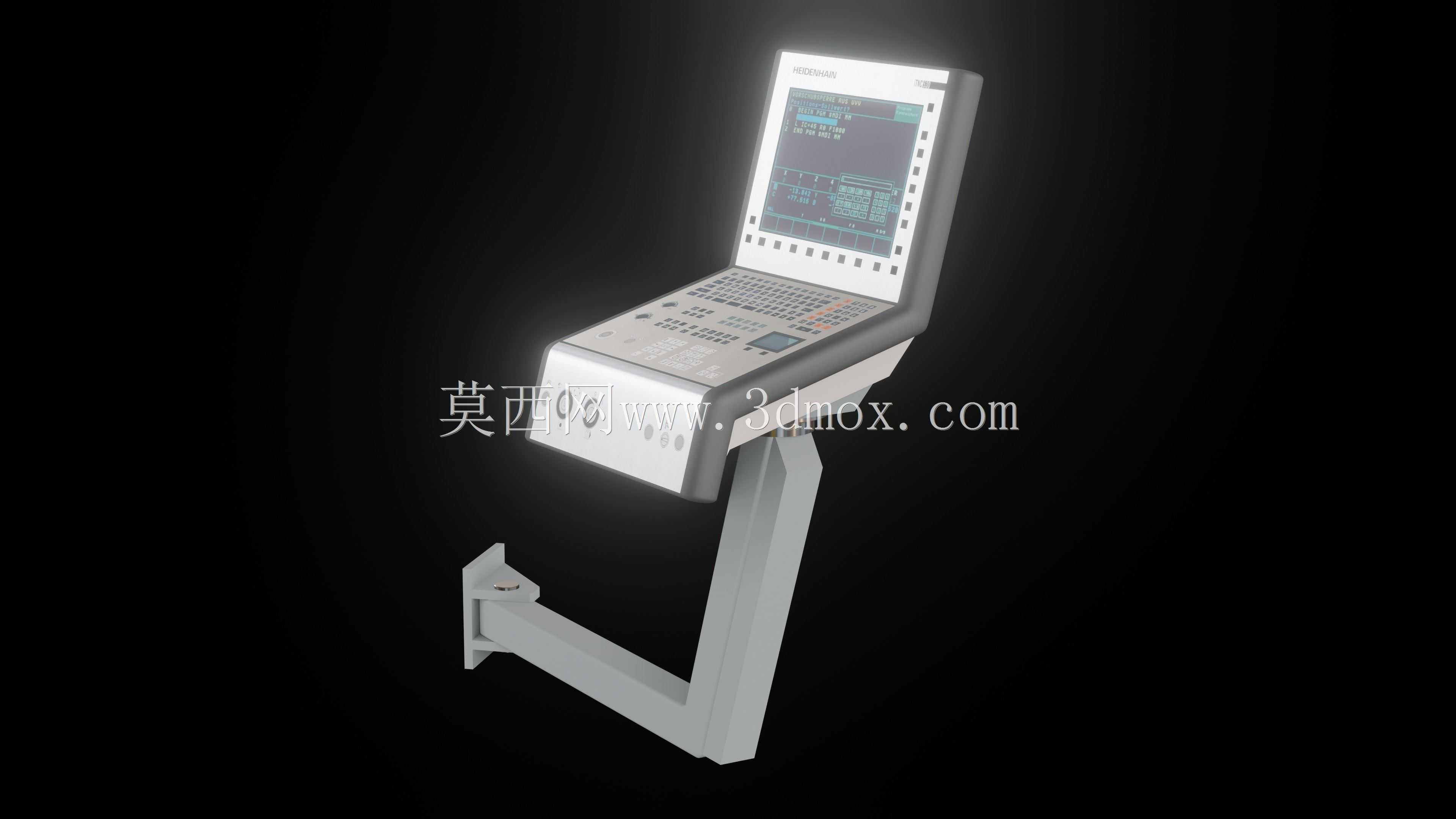

海德汉iTNC530德玛吉经典机床操作面板

　　在高端数控加工车间的现场布局里，这类悬臂式操作面板是操机人员与机床核心控制系统交互的唯一物理端口，区别于台式落地操作站，悬臂挂载的形式完全适配大型五轴加工中心、龙门铣削设备的操作动线——操作人员可以根据工件装夹位置、对刀作业的站位、加工程序调试的观察角度，随意调整面板的朝向与伸出距离，不用反复在固定操作位和加工舱之间往返挪动，尤其在单件小批量精密零件加工场景下，频繁的程序校验、刀补修正、进给倍率调整操作，能通过可摆动的悬臂结构大幅降低操作疲劳，减少来回走动的辅助时间。

　　这套面板的结构设计完全围绕数控加工的操作逻辑排布，上部倾斜安装的显示区域预留了系统屏幕的安装位，屏幕下方的实体按键区按照操作频率做了分区：最靠近屏幕的是系统功能软键，对应屏幕侧边的菜单选项，往下依次是主轴控制、进给调节、轴选按键、数字输入区，最下方的手轮接口、急停按钮都布置在右手自然下垂就能触及的位置，完全符合一线操机人员的操作肌肉记忆，不会出现紧急情况下找不到急停的安全隐患。面板的壳体做了向后倾斜的人体工学角度，操作人员站立操作时视线刚好垂直于屏幕表面，不会因为反光看不清加工坐标显示，按键的凸起高度按操作频率做了区分，高频使用的循环启动、进给保持按键做了加高处理，带防护圈的急停按钮高出所有按键表面5mm，即使盲操作也能快速定位。

　　从安装边界来看，这套悬臂组件采用L型折弯的支撑结构，底部的安装法兰直接固定在机床立柱的侧方安装面上，法兰上的安装孔位适配德玛吉经典系列机床的预装螺孔，不需要现场二次配焊或者打孔，悬臂的水平段长度经过反复校核，既保证面板可以伸展到加工舱门旁的对刀位置，也不会因为伸出行程过大导致悬臂抖动，影响操作时的按键手感。面板壳体的后部预留了系统线缆的走线腔，所有从屏幕、按键板引出的通讯线、供电线都可以从悬臂的内部空腔穿到机床电气柜里，外部没有裸露的线缆，避免加工过程中飞溅的切削液、铝屑刮伤线缆外层，也不会因为线缆外露牵绊操作人员的走动路线。

　　从功能适配性来说，这套面板是专门匹配海德汉iTNC530系统的操作终端，所有按键的定义、接口定义完全对应系统的硬件端口，不需要额外做按键映射或者协议转换，做设备改造、旧机床数控系统升级的时候，可以直接替换同系列的老旧面板，安装尺寸、接线定义完全通用，不用重新设计悬臂连接结构，也不用修改机床的操作程序逻辑。面板的壳体采用铸铝材质做表面喷塑处理，耐车间内的切削液腐蚀，也能抵抗加工过程中产生的轻微振动，不会因为长期振动导致按键接触不良、屏幕接线松动。

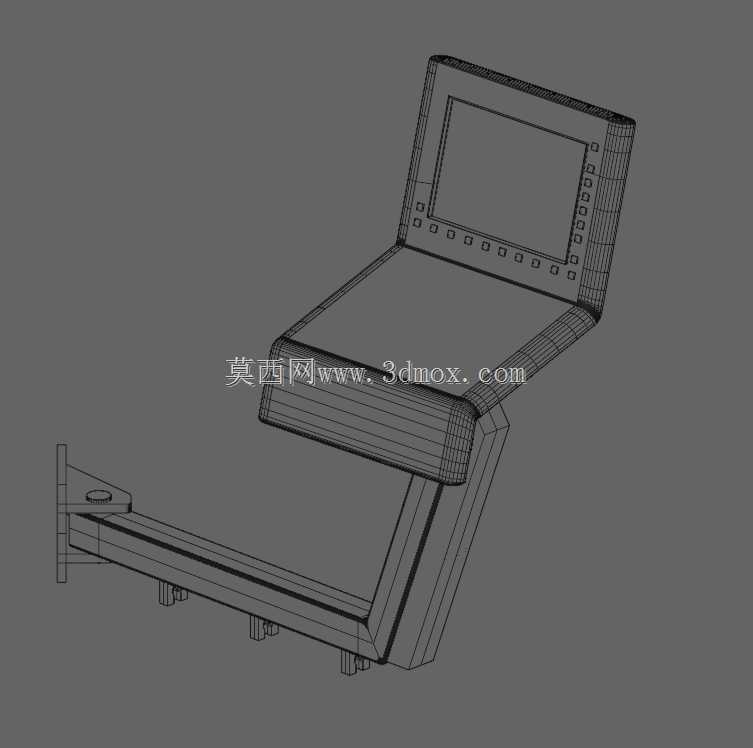

　　在三维建模的细节处理上，整个模型还原了面板的所有安装细节：悬臂和面板连接的转轴位置做了可转动的结构限位，对应实际产品的俯仰角度调节范围，按键区的每个按键都做了独立的凸起造型，屏幕区域的边框倒角、后部的散热格栅、底部的接口开孔都和实物完全一致，网格划分的精度足够支撑做设备布局仿真、操作人机工程校验的时候使用，不管是做新机床的外观方案评审，还是做旧机床改造的安装干涉检查，都能直接导入装配环境做匹配验证，不需要额外修正安装尺寸。

　　实际车间应用里，这类悬臂面板的安装高度通常设置在操作人员站立时的肘部高度，也就是距离地面1.1米到1.3米的区间，这套模型的支撑臂垂直段高度刚好适配这个安装高度范围，法兰安装面到面板操作面的垂直距离经过校核，符合工业人机工程的操作高度要求，操作人员长时间站着操作也不会抬臂疲劳。面板的整体宽度控制在单臂可以轻松转动的重量范围内，即使是女性操作人员也可以轻松推动面板调整位置，不会因为结构过重导致转动卡顿。
