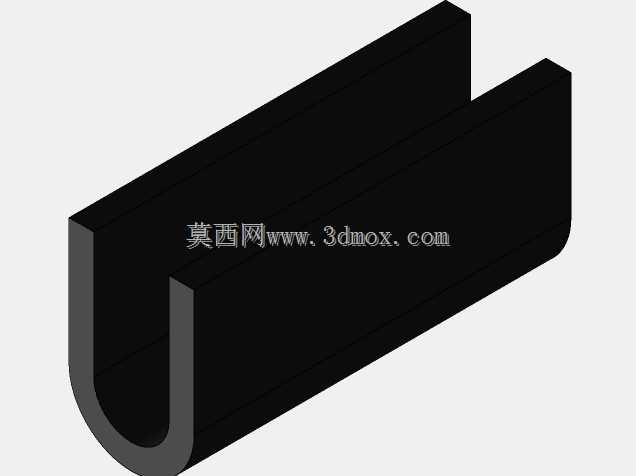

等截面U型橡胶包边密封嵌条结构

　　这类U型橡胶嵌条的应用场景覆盖非常广，从通讯设备机柜的钣金边缘防护，到自动化设备的框架封边，再到门窗、箱体的接缝密封都能见到它的身影，很多现场做结构设计的工程师在处理薄板锐边、预留密封间隙的时候，第一时间都会想到这类结构。它的核心作用首先是覆盖金属板材、型材的裁切锐边，避免装配、运维过程中割伤操作人员，同时在嵌合的位置形成连续的弹性密封层，阻挡粉尘、水汽进入设备内部，还能缓冲不同部件之间的硬接触，减少设备运行过程中震动带来的异响、磨损问题。

　　从结构设计逻辑来看，这个U型截面是完全等截面挤出成型的，建模的时候只需要绘制准确的截面轮廓，沿长度方向拉伸就能得到完整模型，不需要做复杂的曲面特征，非常适合做参数化设计，调整槽宽、壁厚、外侧圆角这些参数就能适配不同厚度的安装板材。设计这个截面的时候，首先要确定的是U型槽的内槽宽度，这个尺寸要比待包边的板材厚度小0.5到1.2毫米，利用橡胶本身的压缩弹性抱紧安装边，不需要额外涂胶或者打紧固件就能实现固定，当然如果是有强震动的使用场景，也可以在槽内预留背胶槽，装配的时候贴双面胶进一步提升固定可靠性。槽的两个侧壁厚度要保持均匀，一般控制在1.5到3毫米之间，太厚的话装配的时候需要的嵌装力太大，现场施工难度高，太薄的话抱紧力不足，容易从板材边缘脱落，而且密封压缩量不够，起不到应有的防护效果。U型的底部转角位置要做足够大的内R角，一方面是挤出生产的时候橡胶料流动更顺畅，避免转角位置出现缺料、应力集中的问题，另一方面安装的时候这个位置刚好贴合板材的裁切端面，能吸收端面的尺寸公差，哪怕板材裁切的时候有轻微的毛刺、不平整，也能被橡胶层完全覆盖。外侧的两个棱边也要做小圆角处理，避免外露的棱边积灰，也能提升外观的顺滑度，不会出现突兀的硬棱。

　　安装边界方面，这类嵌条是沿板材边缘连续嵌装的，所以在做设备整体结构设计的时候，要在板材边缘预留出和嵌条壁厚匹配的让位空间，比如相邻两个做了包边的钣金件拼接的时候，要把嵌条的壁厚算到装配间隙里，避免出现装不上、或者挤压过度导致嵌条变形脱出的问题。如果是在转角位置使用，要注意橡胶的最小弯曲半径，一般不能小于嵌条截面总高度的3倍，弯曲半径太小的话，U型槽的外侧会被拉薄、内侧会起皱，既影响外观也会降低密封和抱紧的效果。如果遇到90度的直角安装边，最好是在转角位置做45度切角拼接，不要强行弯折，能保证转角位置的贴合度。

　　从功能特性来说，橡胶材质本身的弹性让这个嵌条有很好的适配性，哪怕板材边缘有轻微的平面度误差、或者装配间隙有小范围的波动，都能通过橡胶的压缩变形来补偿，不需要对板材加工精度提过高的要求，能有效降低整体的加工成本。和硬质的塑料包边条比起来，它的减震缓冲效果更好，设备运输、运行过程中的震动不会让嵌条出现脆裂、脱落的问题，耐老化的橡胶配方还能适应不同的温湿度环境，在户外设备、高低温工况的机柜上也能长期使用。建模的时候还要注意，不要把槽的内壁做成完全光滑的直面，可以在两个侧壁的内侧加一圈非常浅的凸筋，凸筋高度0.2到0.3毫米就够，这圈凸筋在装配的时候会首先被板材压缩，形成线接触的密封带，既能提升密封效果，还能增加和板材之间的摩擦力，进一步防止嵌条沿长度方向窜动。很多新手工程师做设计的时候容易忽略这类小密封件的尺寸匹配，要么槽做宽了嵌条松脱，要么槽做窄了装不进去，实际建模的时候可以先做小尺寸的截面样件，模拟装配状态验证抱紧力和压缩量，再确定最终的截面参数，避免后续生产装配的时候出现批量问题。这类等截面的橡胶件模型，在做整机装配的时候可以直接调用，根据实际需要的长度裁剪，调整装配位置就能快速完成布局，不需要重复建模，能大幅提升结构设计的效率。
