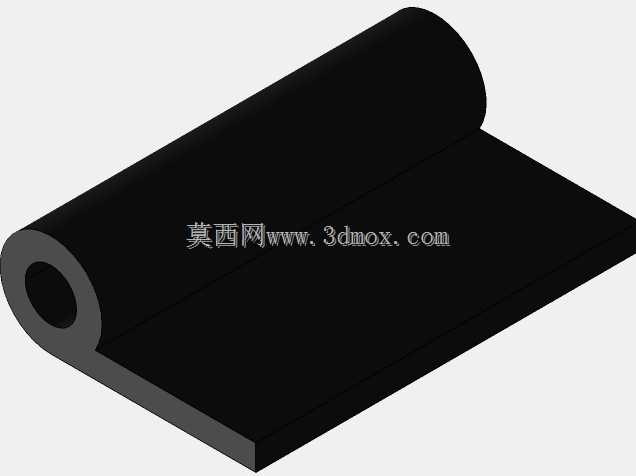

带安装卷边的橡胶蝌蚪形密封型材结构

　　这类带卷边安装结构的蝌蚪形橡胶密封件，在通讯设备柜体、户外机箱、小型电气舱体的密封场景中应用十分广泛，区别于常规圆形、方形截面的密封胶条，其特殊的截面造型能够同时满足安装定位与密封压缩的双重需求，在窄安装边、小密封间隙的结构中适配性极强。从实际使用场景来看，这类密封件常被用在通讯基站户外柜的门板拼缝、嵌入式通讯模块的安装框边、小型手持通讯设备的壳体合缝位置，能够在有限的安装空间内实现稳定的IP65及以上等级的防尘防水密封，同时不会因为压缩量过大导致壳体装配应力集中，也不会因为压缩量不足出现密封失效的问题。从功能特性上看，该密封件的截面分为两个功能区域，一侧是带中空圆孔的卷边结构，另一侧是平直的薄型密封唇边，

　　中空卷边部分主要承担安装定位与主密封压缩的功能，平直唇边则负责覆盖安装缝隙的边缘，填补钣金拼缝处的微小台阶差，避免灰尘、水汽顺着缝隙边缘渗入。中空的卷边结构在压缩时能够产生均匀的弹性形变，不会像实心胶条那样需要极大的闭合力才能达到设计压缩量，对于通讯设备常用的薄钣金壳体、塑料壳体而言，能够有效降低门板锁扣的锁紧力要求，避免长期使用后壳体出现变形、锁扣松脱的问题。在设计思路上，这类密封件的截面参数需要匹配安装槽的尺寸，通常卷边部分的外径要比安装槽的深度大15%-20%，保证装配后有足够的预压缩量，中空孔的直径一般为卷边外径的40%-50%，这个比例下胶条的压缩反力曲线最为平缓，在压缩量从10%到30%的区间内，反力波动不会超过20%，

　　能够适应壳体加工带来的尺寸公差波动，不会出现局部位置压不紧、局部位置压溃的情况。平直唇边部分的厚度通常控制在1.5mm-2.5mm之间，宽度根据需要覆盖的缝隙宽度调整，一般要比单边缝隙宽出3mm以上，唇边与卷边部分的过渡位置采用圆弧过渡，避免应力集中导致长期压缩后出现开裂的问题。从安装边界来看，这类密封件一般采用背胶粘贴或者卡槽嵌入的方式安装，当采用背胶安装时，平直唇边的背面需要做打毛处理，提升背胶的粘接强度，避免长期使用后胶条出现移位、脱胶的问题；当采用卡槽嵌入安装时，卷边部分的中空孔可以适配卡槽内的定位凸筋，装配时直接将卷边部分压入卡槽即可，不需要额外涂胶，装配效率更高，后期维护更换也更加方便。在实际选型应用中，

　　需要根据使用环境的温度范围选择对应的橡胶材质，户外通讯设备使用的场景一般选用三元乙丙橡胶材质，耐候性好，能够在-40℃到120℃的温度范围内保持弹性，不会因为长期紫外线照射出现老化开裂；如果是在有油污接触的场景，则可以选用丁腈橡胶材质，耐油性能更好。需要注意的是，这类密封件在转角位置的安装需要做45度斜切拼接，拼接面要涂专用的橡胶粘接剂，保证转角位置的密封连续性，不能直接弯折胶条，否则会导致卷边部分出现褶皱，压缩后出现缝隙，影响密封效果。另外，在设计安装槽的时候，要避免槽内出现尖锐的棱角，防止长期压缩过程中棱角割伤胶条表面，缩短密封件的使用寿命，槽的内壁粗糙度建议控制在Ra6.3以下，减少胶条压缩形变时的摩擦阻力，避免胶条表面出现磨损。这类蝌蚪形密封件相比常规的O型圈、平胶条，在窄边安装场景下的优势十分明显，不需要很宽的安装面就能实现可靠密封，能够帮助设计人员缩小设备的整体外形尺寸，这对于内部空间十分紧凑的通讯类设备而言，能够有效提升空间利用率，在保证密封性能的前提下，让设备结构更加紧凑轻便。
