船用舱口橡胶密封型材结构设计

　　在船舶舱室、户外设备舱、特种车辆舱门的密封场景中，这类异形橡胶密封型材是解决缝隙密封、缓冲减震、防水防尘的核心部件，很多刚接触密封结构设计的工程师容易忽略型材截面的受力逻辑，直接照搬标准矩形胶条，最后实际装机后要么出现压缩量不足导致雨水渗入舱内，要么压缩量过大造成胶条永久形变失效，提前出现密封性能衰减。

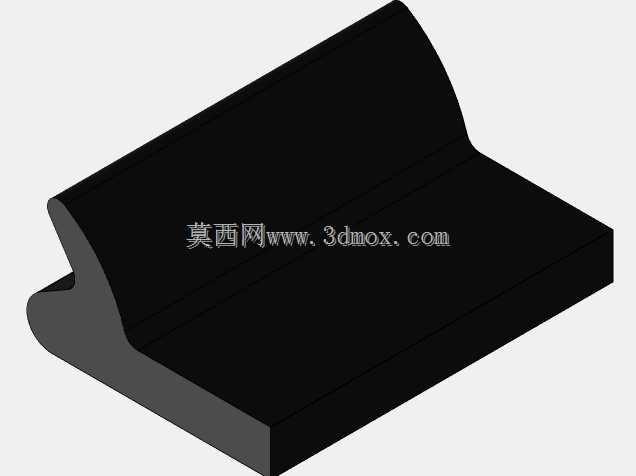

　　这款密封型材的截面采用非对称异形结构，外侧带有弧形凸起的唇边结构，安装时唇边会先于胶条主体接触舱门的金属配合面，当舱门锁紧时，唇边首先产生小幅度的弹性形变，填充配合面的微观凹凸不平，随后胶条主体的厚壁部分承受主要的锁紧压力，提供稳定的密封压紧力，这种双段形变的设计思路，既避免了纯平胶条需要极大锁紧力才能实现密封的问题，也解决了薄唇边胶条容易被挤压撕裂、长期使用后唇边塌陷的缺陷。胶条的内侧设计有嵌入式安装卡槽，卡槽的开口尺寸略小于安装基座的钣金厚度，装配时只需要将胶条沿基座长度方向按压卡入，不需要额外涂抹粘接剂或者使用压条固定，卡槽内部的两个倒刺结构会在胶条卡入后卡在钣金基座的背面，防止舱门反复开合过程中胶条移位、脱落，这种安装结构在长尺寸舱口的密封装配中效率提升非常明显，整根数米长的胶条单人即可完成装配，不需要分段固定。

　　从安装边界来看，这款胶条的整体截面高度适配常规3-5mm的舱门配合间隙，卡槽适配的钣金基座厚度为1.5-2.5mm，基本覆盖了普通船舶舱口、设备舱门常用的钣金厚度范围，设计选型时不需要额外修改基座的结构尺寸，直接替换原有常规胶条即可完成密封升级。胶条主体的橡胶材质采用耐候橡胶配方，长期暴露在户外日晒、盐雾、温差变化的环境下，不会出现快速老化开裂、弹性丧失的问题，唇边部分的橡胶硬度略低于主体部分，邵氏硬度大概在55度左右，主体部分硬度在65度左右，这种硬度梯度的设计，让唇边可以更好地贴合不太平整的配合面，主体部分则提供足够的支撑力，避免胶条被过度压缩。

　　在实际使用场景中，这类胶条除了基础的防水防尘密封作用，还能起到缓冲减震的效果，当舱门关闭时，金属舱门和基座之间的硬接触会被橡胶胶条完全阻隔，既可以消除开关门的金属碰撞异响，也能避免车辆行驶、船舶航行过程中舱门震动产生的金属疲劳，延长舱门结构的使用寿命。很多工程师在做这类密封结构建模时，容易忽略胶条的压缩形变余量，直接按照自由状态的尺寸做干涉检查，最后实际装配时发现胶条压缩后没有足够的容纳空间，导致舱门无法完全锁紧，正确的建模逻辑应该是先确定舱门的设计间隙，再反推胶条的压缩量，一般这类橡胶密封的合理压缩量在截面高度的25%-35%之间，压缩量过小密封压力不足容易渗漏，压缩量过大则会加速胶条的永久形变，缩短使用寿命。

　　另外在长尺寸密封的转角位置，这款胶条可以通过45度斜切拼接或者热硫化粘接的方式实现转角密封，拼接位置的截面完全对齐后，不会出现密封断点，相比需要定制模压转角密封件的方案，这种挤出型材的成本更低，现场装配的灵活性更高，即使是现场安装时发现尺寸偏差，也可以现场裁切调整，不需要重新开模定制密封件。在三维建模过程中，这类挤出类橡胶件不需要做复杂的曲面建模，只需要绘制准确的截面草图，沿安装路径扫掠即可生成完整的胶条模型，建模时需要注意卡槽的倒刺尺寸要和实际钣金基座的尺寸匹配，倒刺的倾斜角度一般设置在15-20度之间，角度过大卡入时阻力太大装配困难，角度过小则卡紧力不足容易脱落。

　　从实际应用反馈来看，这类异形舱口密封相比传统的O型圈、矩形胶条，在大尺寸平面缝隙的密封场景中适配性更强，尤其是在配合面存在一定平面度误差的场景下，带唇边的结构可以更好地补偿平面度偏差，不需要对舱门配合面做高精度的机加工，就能实现可靠的密封效果，能够有效降低舱体结构的加工成本。很多户外通讯机柜、特种工程车辆的舱门、船舶的露天舱口现在都在逐步替换传统的平胶条，改用这类带唇边的异形密封结构，实际使用中的密封寿命相比普通平胶条能提升两倍以上，后期维护更换的频率也大幅降低。
