PN16压力等级3寸4寸法兰式Y型管道过滤器

　　在民用建筑给排水、工业循环水系统、暖通空调冷热水管路、化工流体输送等场景中，管道内的焊渣、锈蚀碎屑、砂石杂质若随介质流动，很容易卡涩后端阀门密封面、磨损水泵叶轮、堵塞换热设备流道，甚至造成精密仪表的取压口、节流元件堵塞失效，因此在泵阀入口、换热设备前端、仪表上游段设置管道过滤器是管路设计中必不可少的环节。这款Y型法兰过滤器适配PN16公称压力等级，覆盖3英寸、4英寸两个常用管路通径，是中低压流体管路中应用最广泛的杂质拦截部件。

　　从结构设计来看，该过滤器采用经典的Y型斜置滤腔布局，滤筒轴线与主管道轴线呈45度左右夹角，这种布局相比直角式过滤器流道更顺畅，介质流经时的局部阻力损失更小，同时斜向的滤腔预留了足够的滤渣容纳空间，不需要频繁拆洗排污。两端采用凸面法兰连接结构，法兰盘上均匀分布螺栓通孔，安装时可直接与同压力等级、同通径的管路法兰配对，通过螺栓紧固、密封垫片压实即可实现可靠密封，无需额外加工焊接接口，现场安装、后期拆检维护都十分便捷。

　　滤腔部分的设计充分考虑了实际运维需求，滤筒采用不锈钢冲孔网加支撑骨架的结构，可根据输送介质的杂质粒径选择不同过滤精度的滤网，常规配置的滤网可拦截直径1mm以上的固体颗粒，满足大多数工业与民用管路的初级过滤需求。滤腔端盖采用快拆式结构，不需要将整个过滤器从管路上拆卸下来，只需松开端盖的紧固螺栓即可取出滤筒进行冲洗、更换，大幅降低运维工作量。阀体本体采用流线型流道设计，介质从入口法兰进入后，沿流道自然分流，一部分介质穿过滤网进入下游管路，杂质则被滤网拦截后顺着斜向腔壁沉降到滤腔底部，避免杂质持续附着在滤网表面造成流道堵塞，延长单次清洗的周期。

　　从安装边界来看，3英寸通径规格的法兰外径符合PN16压力等级的法兰尺寸标准，螺栓孔中心距、法兰厚度均匹配对应通径的管路配件，安装时需预留滤腔端盖侧的操作空间，至少留出大于滤筒长度的拆装距离，方便后期取出滤筒维护；4英寸规格的整体长度、法兰尺寸同样遵循通用管路标准，可直接替换同参数的老旧过滤器，不需要调整现有管路的安装跨度。安装时需注意介质流向与阀体上标注的箭头方向一致，滤腔斜向下布置，确保滤渣能够顺利沉降到腔室底部，避免滤渣被介质裹挟再次进入下游流道。

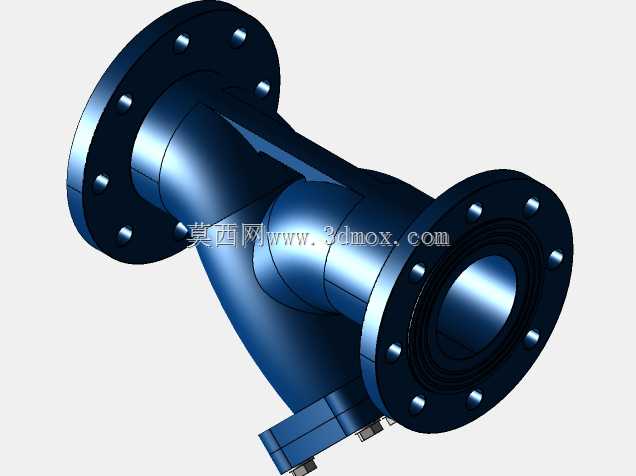

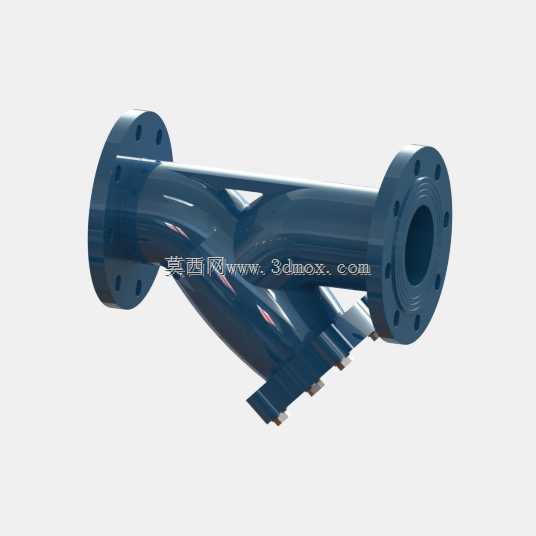

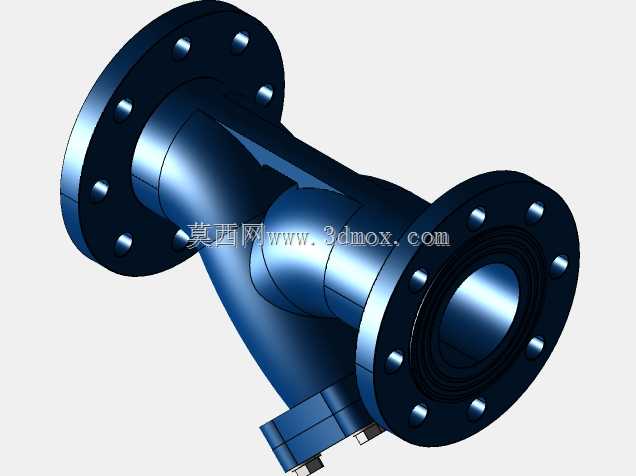

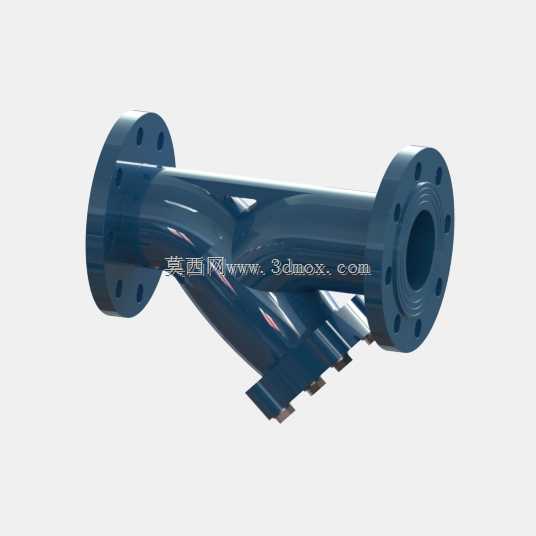

　　在实际选型应用中，PN16的压力等级可满足绝大多数公称压力1.6MPa及以下的管路系统需求，包括常温清水、压缩空气、低粘度油品、无强腐蚀性的化工流体等介质工况，阀体材质可根据介质腐蚀特性选择铸铁、铸钢或者不锈钢材质，三维模型完整还原了阀体的外部轮廓、法兰螺栓孔分布、滤腔端盖结构、排污口接口细节，结构设计人员在进行管路排布时，可直接将该模型导入装配体中，核对安装空间、匹配法兰连接尺寸、校验管路流阻，避免后期安装时出现干涉、尺寸不匹配的问题。

　　不同于直通式过滤器的大体积结构，这款Y型过滤器结构紧凑，沿管路轴向的安装长度更短，在空间局促的管井、设备间内也能灵活布置，同时斜置的滤腔不会额外占用过多垂直方向空间。在暖通空调系统中，这类过滤器通常安装在冷水机组、板式换热器的入口端，拦截管路中的锈渣、杂物，避免换热板片被堵塞影响换热效率；在市政供水系统中，安装在入户管段、水泵入口处，可拦截管网中的砂石、焊渣，保护后端的水表、水龙头等用水器具；在工业循环水系统中，搭配定期排污阀，可在线排出滤腔沉降的杂质，不需要停机拆洗，保障系统连续稳定运行。

　　模型的细节处理贴合实际加工工艺，法兰盘的密封面凸台、螺栓孔的倒角、阀体与滤腔连接处的过渡圆角、端盖的紧固凸台都做了准确还原，没有过度简化结构细节，设计人员在进行支吊架布置、保温层厚度核算时，可直接参照模型的外形尺寸进行设计，不需要额外测绘实物。滤腔底部预留的排污口接口可根据需求选配排污阀，实现不停机在线排污，进一步降低运维成本，这种结构设计也让该过滤器在长期连续运行的工况下具备更高的可靠性。
