VESC75/300无刷速度控制器结构设计

项目分类:通讯工具类 发布时间:2022-06-28 ID:660853
  • VESC75/300无刷速度控制器结构设计
  • VESC75/300无刷速度控制器结构设计
  • VESC75/300无刷速度控制器结构设计

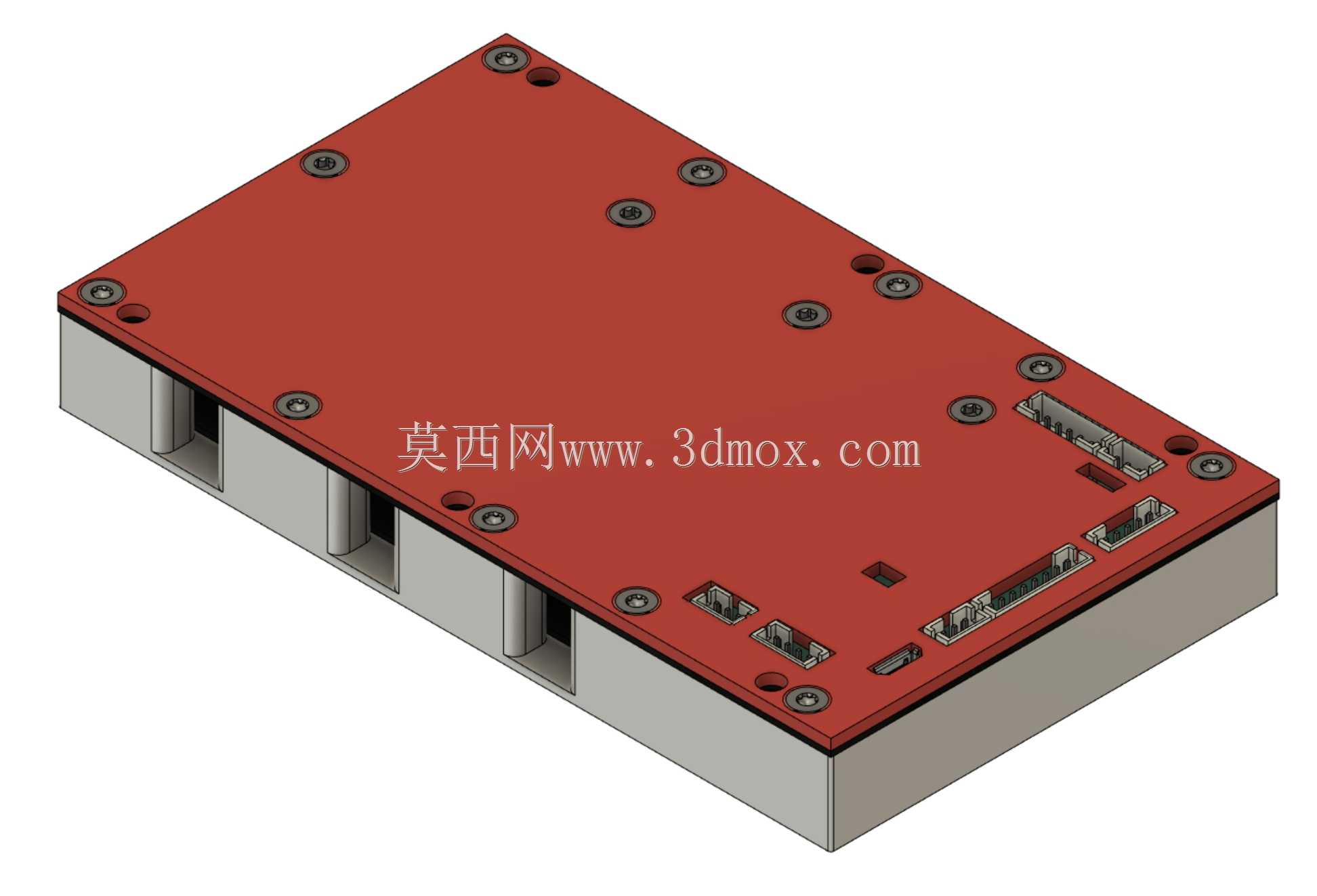

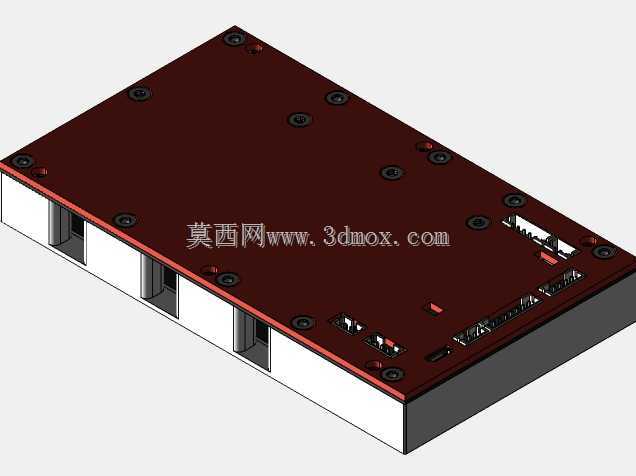

  可以直接调用该模型完成安装孔位的对位匹配,不需要反复测量实物尺寸调整支架结构,能大幅缩短电控系统的集成周期。从功能特性对应的结构设计来看,该控制器采用上下分层的壳体结构,上层红色盖板为绝缘防护层,表面均匀分布的固定螺丝孔按照内部功率器件的排布位置设置,每一处螺丝柱下方都对应内部功率管、电容的固定点位,既可以保证盖板压紧后内部PCB板不会出现窜动,也能让盖板与内部散热基板形成均匀的压紧力,避免局部压力过大导致PCB板变形、元器件虚接。壳体侧面预留的多组接口槽位,分别对应电机动力输出、电源输入、霍尔信号采集、调试通信等不同功能的接插件,槽位的开口尺寸、相邻间距都严格匹配对应接插件的外形尺寸,装配时不会出现接插件与壳体干涉、在电动滑板、平衡车、小型服务机器人、定制化电动载具这类对动力输出精度、体积紧凑度要求较高的应用场景里,无刷电机驱动控制器的结构合理性直接决定了整套动力系统的可靠性,本次呈现的VESC75/300控制器结构,完整还原了R3版本的安装孔位与内部构件布局,能为动力系统集成、控制器二次开发、结构适配设计提供精准的三维参考。从实际使用场景出发,这类控制器常被布置在载具的底盘夹层、设备的电控舱内部,周边往往紧邻电池组、电机接线端、信号传输模块,因此结构设计上首先要兼顾安装兼容性与空间利用率,模型完整复刻了壳体上的所有安装固定孔位,孔位的坐标精度、沉头深度、螺纹规格预留都与实物一致,设计人员在做整机布局时,

  插头无法完全插入的问题,同时槽位边缘做了微小的止口设计,接插件插入后可以形成初步的定位,减少接线端受外力拉扯时对PCB焊点的应力损伤。设计思路上,该结构没有追求过度的轻量化冗余,而是优先保证功率器件的散热路径通畅,下层金属基座的厚度经过匹配75V耐压、300A峰值电流的发热功率核算,基座与上层盖板接触的边缘做了连续的密封槽预留,实际生产中可以在槽内填充密封胶条,满足户外使用场景下的防尘防水需求。安装边界方面,模型完整呈现了控制器的整体外形轮廓,包括四角的安装凸台高度、侧面接口的突出长度、壳体表面螺丝头的突出高度,在做整机布局时,可以精准核算控制器所需的安装空间,预留出接线操作的手部操作空间、散热所需的空气流通间隙,

  避免出现装配时周边零件与控制器干涉、接线后插头突出超出设备外壳边界的问题。内部构件的建模还原度覆盖了PCB板上的主要功率器件、电容、接插件的位置与外形,在做散热仿真、内部走线规划时,可以直接基于该模型划分网格、设置热源位置,不需要重新搭建内部器件的简化模型,仿真结果的参考价值更高。对于做定制化控制器改装的从业者来说,该模型可以直接用来匹配自定义的散热外壳、安装支架,比如在高负载持续运行的场景下,需要给控制器额外加装风冷散热片或者水冷板,就可以基于模型上的安装孔位、壳体表面轮廓设计散热件的贴合面,保证散热件与控制器壳体完全贴合,降低接触热阻。在多控制器协同工作的大型动力设备中,也可以借助该模型完成多台控制器的并排安装布局,

  核算相邻控制器之间的安全间距,避免大电流线路之间的电磁干扰,同时保证整体安装结构的紧凑性。不同于仅做外形示意的简化模型,该结构对安装孔的公差配合、构件之间的装配间隙都做了符合实际生产要求的还原,比如螺丝柱与PCB板安装孔的间隙、接插件与壳体槽位的间隙都控制在合理的装配公差范围内,不会出现模型里能正常装配、实际生产时零件无法安装的问题。针对不同载具的安装需求,设计人员还可以基于该模型快速修改安装凸台的位置、调整接口的朝向,不需要从零开始搭建控制器的基础结构,能把更多精力放在适配特定场景的结构优化上,比如针对振动较大的越野类电动载具,可以在安装孔位处增加减震胶垫的安装槽,基于现有模型的孔位尺寸直接设计减震结构的匹配尺寸,大幅提升结构设计的效率。
