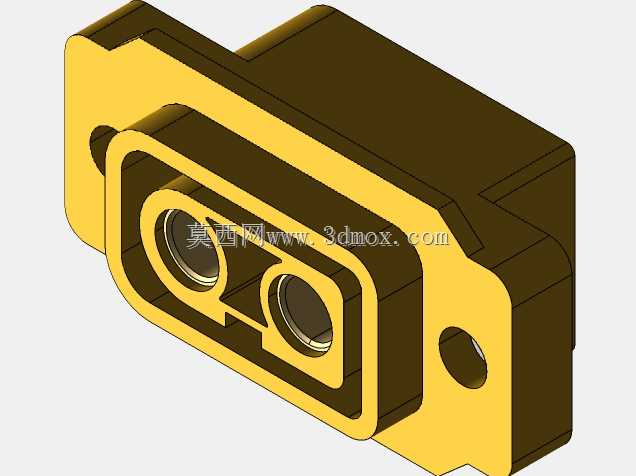

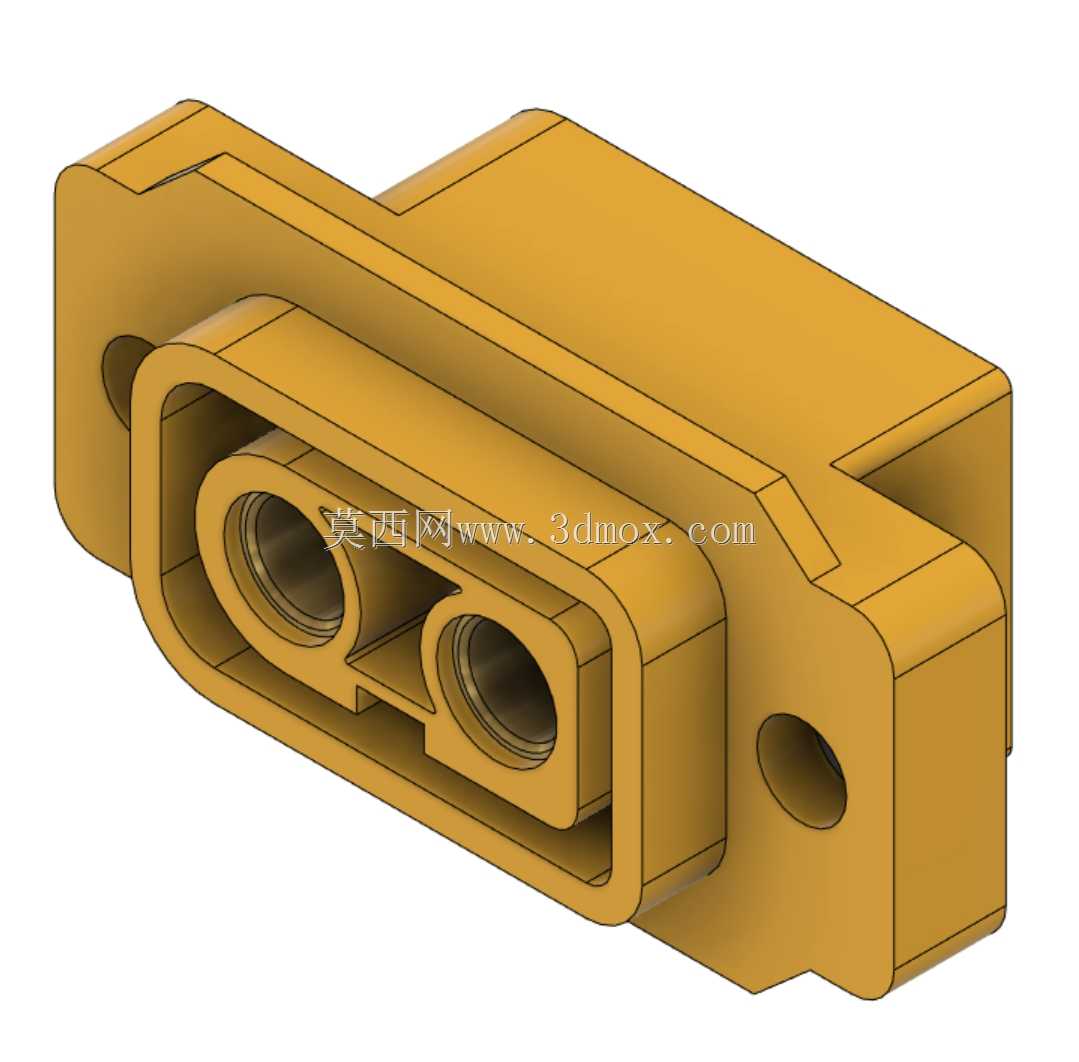

外装式XT60E-F母头电源接插件结构

　　在小型移动机器人、航模动力系统、便携储能设备的动力回路搭建中，接插件的选型直接决定了大电流传输的稳定性与整机装配的维护效率，这款外装式XT60E-F母头接插件，正是针对面板嵌装场景优化的动力连接方案。区别于常规直插式XT60母头需要在设备壳体内部预留插拔操作空间的设计，这款接插件采用法兰式外装结构，安装时仅需在设备面板上开出对应尺寸的矩形嵌装孔，将接插件主体从面板外侧推入定位，再通过法兰两侧的安装孔拧入固定螺丝即可完成装配，无需在壳体内部预留手指操作的插拔空间，能够大幅压缩设备内部的结构冗余空间，尤其适合内部布局紧凑的小型战地机器人、轻量化航模电调端、便携电源输出面板这类对空间利用率要求极高的应用场景。从功能特性来看，

　　这款接插件延续了XT60系列经典的大电流传输能力，两个圆柱形插针孔位采用镀金导电材质，能够在持续大电流工况下降低接触电阻，减少接插部位的发热损耗，接口外围的绝缘护圈采用凸起式防呆结构，能够完全避免公头插反导致的电源正负极短路问题，护圈的深度刚好覆盖公头的金属插针根部，插拔过程中不会出现金属部分外露的情况，能够有效杜绝装配、维护过程中误触带电触点的安全隐患。接插件的主体绝缘材质采用耐温阻燃的工程塑料，能够承受动力回路短时过载产生的高温，不会出现受热变形、绝缘失效的问题，材质本身的抗冲击性能也能满足户外移动设备的颠簸使用需求，不会因为日常搬运、轻微磕碰导致接插件开裂损坏。从设计思路上，这款接插件完全围绕面板外装的使用场景做了结构优化，

　　法兰盘的贴合面做了微凸的密封筋设计，装配时在法兰与面板之间加装薄橡胶圈即可实现基础的防尘防水效果，能够满足户外作业设备的基础防护需求；接插件尾部的焊线杯做了加长设计，焊接12AWG甚至10AWG的大截面积动力线时，焊锡能够充分包裹线芯，不会出现虚焊、线芯脱落的问题，焊线杯外围的挡墙结构能够避免焊接时焊锡溢出导致的正负极爬电问题。在安装边界尺寸上，这款接插件的法兰盘外形为带安装耳的矩形结构，两个安装孔的中心距经过标准化设计，适配市面上常规XT60面板安装位的开孔尺寸，接插件嵌装入面板的主体部分厚度较薄，不会过多占用设备内部的纵深空间，插合面的凸起高度控制在合理范围，既不会因为凸起过高容易被外力磕碰损坏，

　　也不会因为凹陷过深导致公头插合不到位。实际选型使用时，需要注意面板开孔的尺寸公差控制，矩形开孔的长宽尺寸需要和接插件嵌装部分的外形做小间隙配合，避免开孔过大导致接插件装配后出现晃动，安装螺丝的锁紧力度需要控制在合理范围，避免力度过大压裂法兰的安装耳；焊线时需要等焊锡完全冷却后再整理线束，避免线芯受力导致焊盘脱落，接插件的正负极标识清晰，焊线时需要对应公头的极性定义，避免接反导致后端设备烧毁。相比传统的焊接式接线柱、拧螺丝式接线端子，这款外装式XT60接插件的插拔寿命更长，接触电阻更稳定，日常维护时仅需插拔公头即可断开动力回路，无需反复拧动接线螺丝，能够大幅提升设备的装配与维护效率，尤其适合需要频繁拆装电池、更换动力模块的移动机器人、航模设备使用。在三维建模过程中，这款接插件的结构细节还原度直接影响整机结构设计的干涉检查准确性，建模时需要重点还原法兰盘的安装孔位置、嵌装部分的外形尺寸、插针孔位的中心距以及护圈的防呆凸起位置，确保在做整机装配仿真时，能够准确判断接插件与周边结构件的间隙，避免出现安装干涉、公头无法插合的问题；同时材质的赋予也需要贴合实际产品的特性，绝缘主体部分赋予哑光黄色工程塑料材质，内部导电插针赋予抛光金属材质，能够让模型的渲染效果更贴近实物，方便做整机的外观效果评审。
