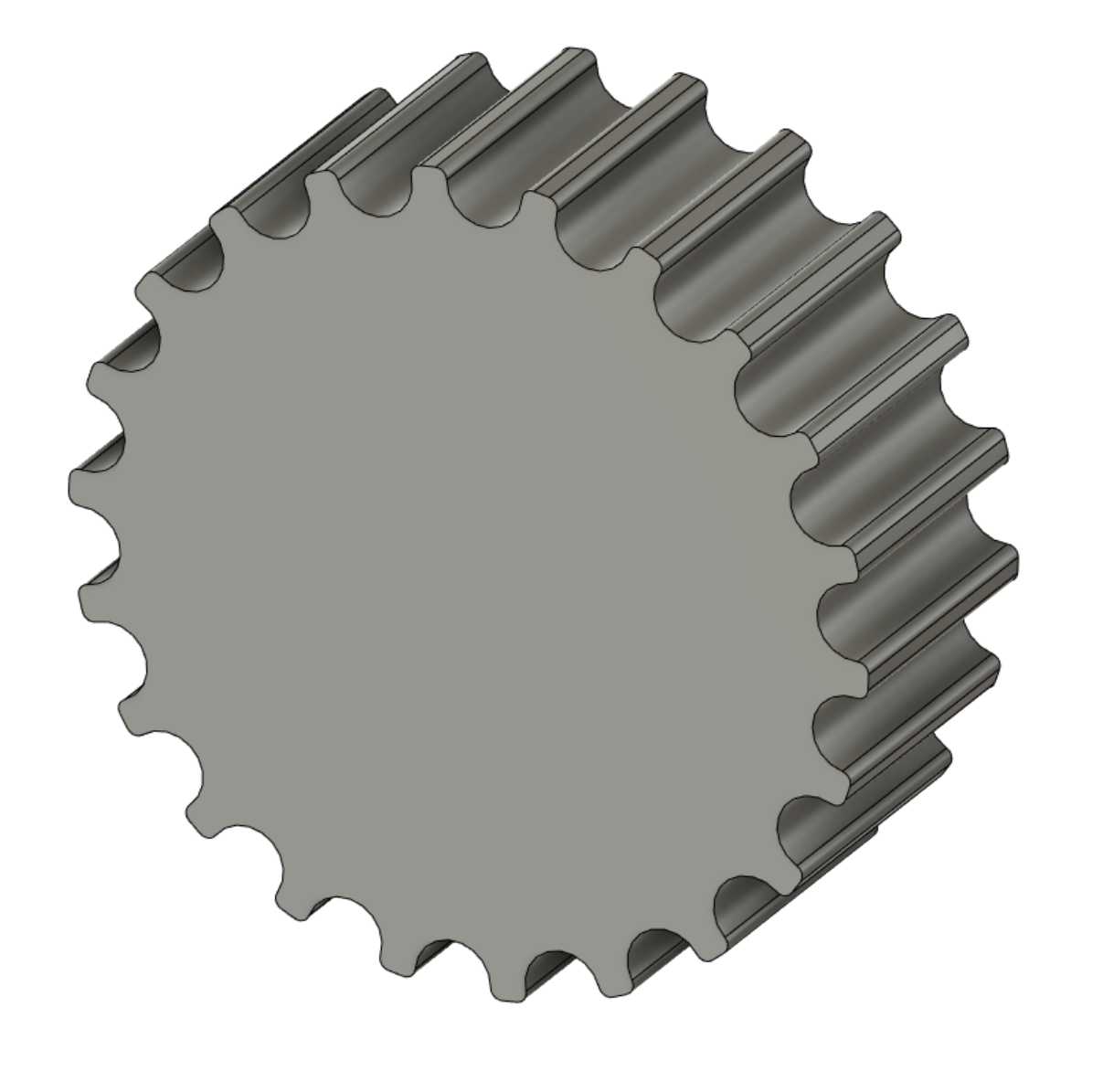

参数化HTD圆弧齿同步带轮结构设计

HTD圆弧齿同步带轮是带传动系统中应用极为广泛的核心传动部件，常见于轻工纺织机械、食品包装输送线、办公自动化设备、小型数控机床进给机构、新能源设备辅助传动单元等对传动比精度有要求的场景，相较于传统平带传动具备无滑差、传动比恒定、预紧力需求小、轴承受载低的优势，又比齿轮传动具备缓冲吸振、安装容错空间大、无需复杂润滑维护的特点，适合中低速、中小扭矩的精密动力传递场景。这款参数化设计的HTD同步带轮，覆盖3M、5M、8M三种常用节距规格，可适配对应齿型的橡胶同步带完成动力传输，轮齿采用标准圆弧齿廓设计，齿顶与齿根均做圆弧过渡，能有效降低带齿啮合过程中的应力集中，减少同步带的磨损速率，提升整套传动副的使用寿命。设计过程中以带轮节圆为基准定位所有齿形特征，参数化逻辑将齿数、节距、齿宽、内孔安装直径、键槽尺寸均设置为可驱动变量，调整对应参数即可快速生成不同规格的带轮模型，无需重复绘制齿形，大幅提升同系列零件的设计效率。外形结构上，带轮采用实心轮缘结构，轮齿沿轴向贯通，齿面精度满足常规传动的啮合要求，安装内孔可根据实际装配需求设置为光孔、键槽孔或者胀套连接孔，安装边界可适配不同直径的传动轴，轴向齿宽可根据传递扭矩的大小对应调整，确保带轮与同步带的啮合接触面积足够，避免传动过程中出现跳齿、带侧偏移的问题。在实际设备装配中，这类带轮的安装需要保证两带轮的端面平行度偏差在允许范围内，带轮轴线与传动轴的同轴度需控制在公差要求内，避免同步带运行过程中出现偏磨、异响的问题，参数化模型预留了安装挡边的特征位置，可根据传动布局需求在带轮两侧加装挡边，防止同步带在高速运行过程中脱出轮体，保障传动系统的运行稳定性。
