基于回收零件搭建的小型航拍飞行装置结构

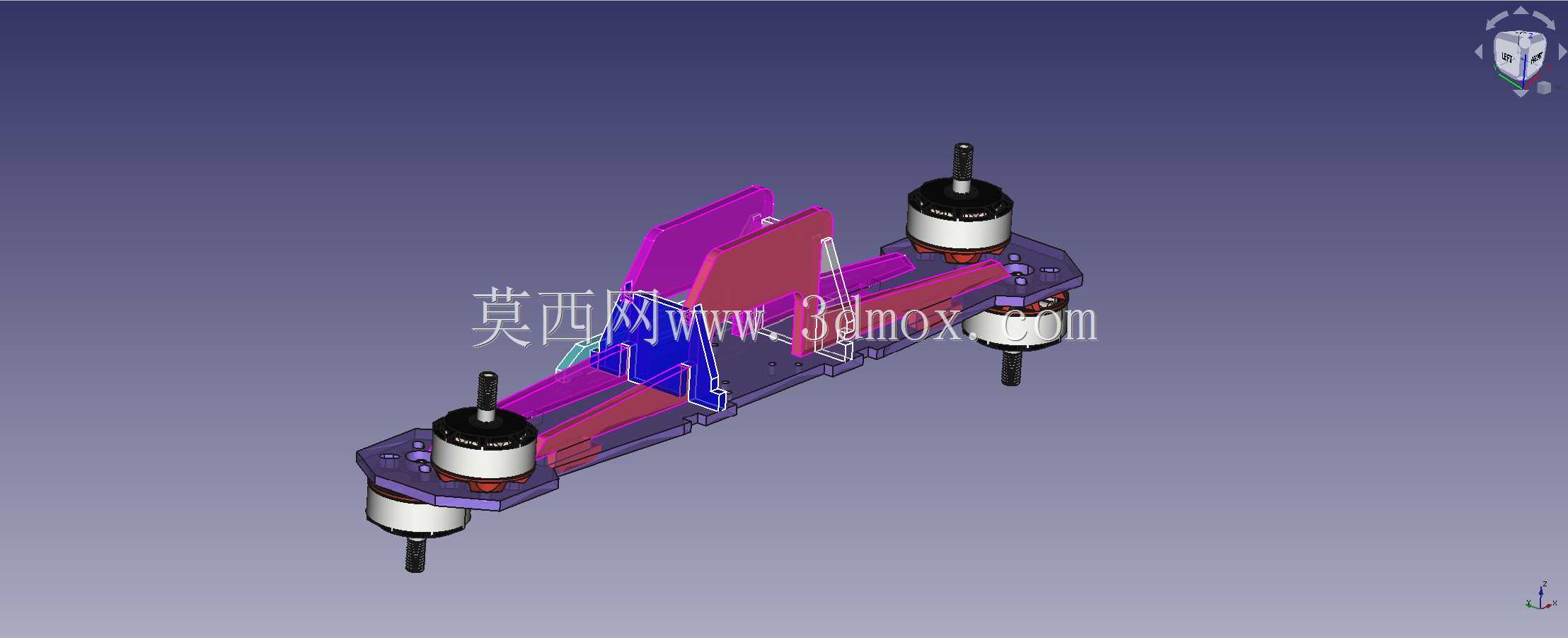

　　这套飞行装置的结构搭建完全围绕手头可获取的回收零部件展开，没有采用标准化的商用机架套件，所有安装位的尺寸匹配都基于现有零件的实际边界做适配，核心思路是在满足飞行载重与气动平衡的前提下，最大化利用回收物料的原有结构，减少额外的定制加工量。飞控模块采用旧款Naze REV6飞控板，安装位直接依托回收铝栅的栅格间距做固定，飞控板的安装孔位与铝栅3x5x75mm的栅格条做对位，采用M2螺丝配合尼龙减震柱固定，预留出飞控板周边的接线空间，避免电调信号线与电源线的交叉干扰，飞控的安装平面与机架水平面保持平行，误差控制在0.2度以内，保障飞行姿态解算的精度。电调部分选用回收的TGY MultiSTAR 33A电调，

　　四个电调分别布置在铝栅机架的四个臂端位置，每个电调的安装位置距离对应电机的接线长度控制在8cm以内，减少电源线的线损，电调与铝栅之间垫有0.5mm厚的绝缘青稞纸，避免铝栅导电造成的短路风险，电调的散热面直接朝向飞行时的迎风方向，利用飞行过程中的自然气流完成散热，无需额外加装散热风扇，降低整机重量。动力电机采用回收的RacerStar BR2306S无刷电机，电机座直接利用铝栅臂端的原有结构做弯折成型，电机轴的垂直度经过校准，与机架平面的垂直误差不超过0.1mm，避免飞行过程中出现的自旋抖动问题，电机与螺旋桨的配合面做了防滑处理，采用桨垫加自锁螺母的固定方式，防止高速旋转时桨叶脱落。图传与摄像部分采用回收的通用汽车后视摄像头，

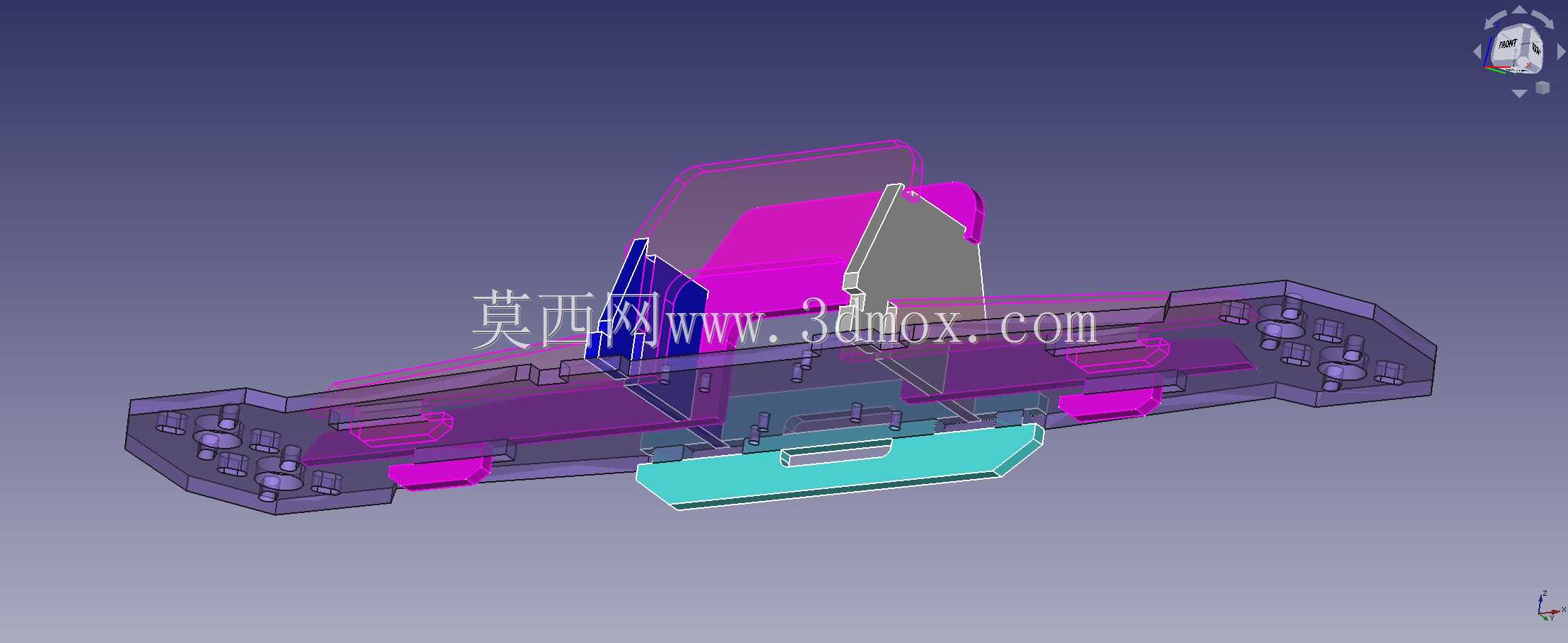

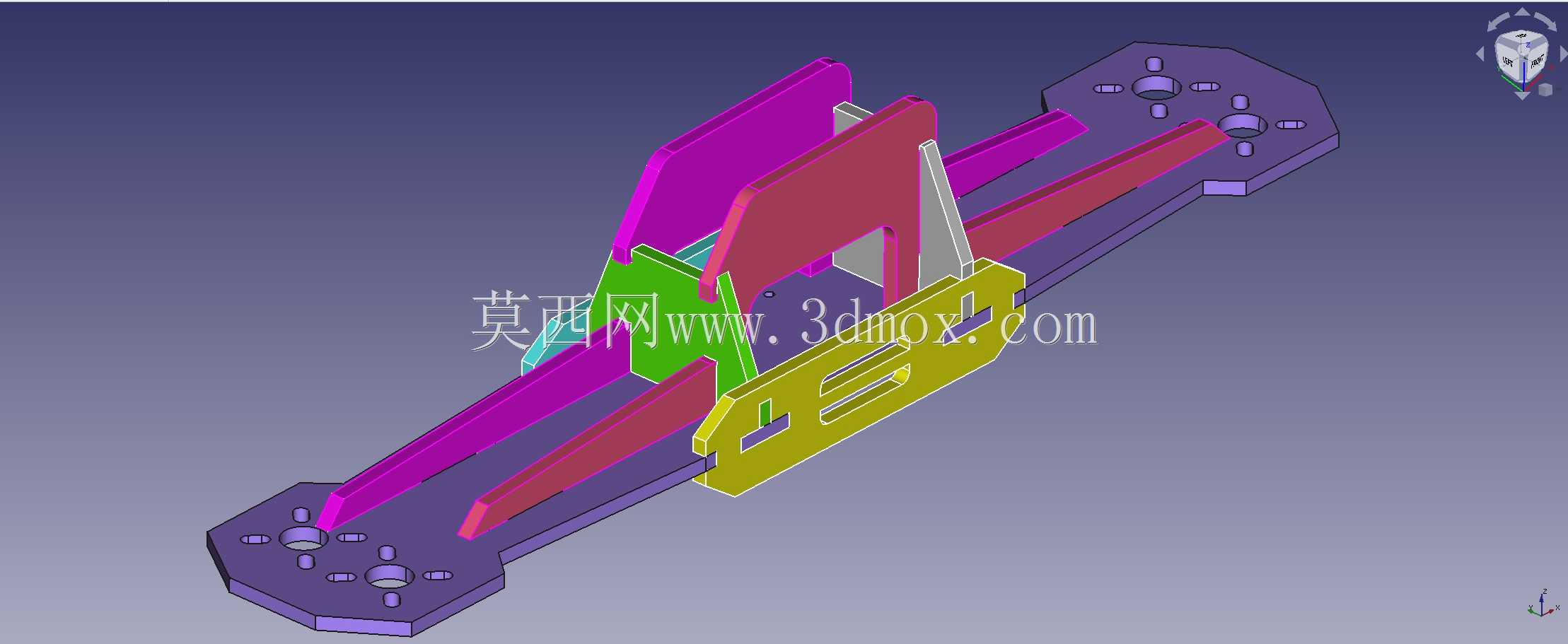

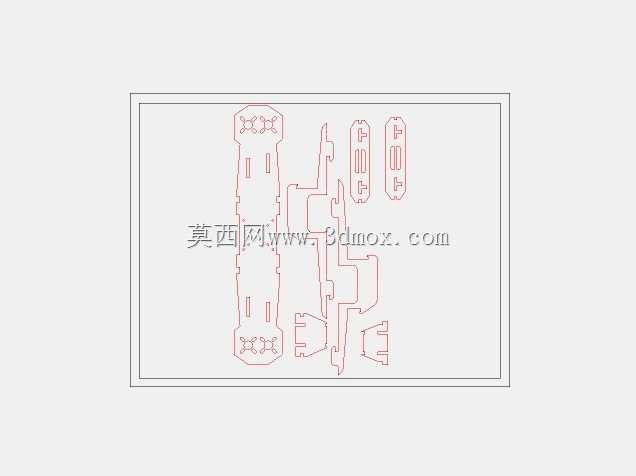

　　支持高清夜视功能，摄像头的安装位布置在机架前端的铝栅延伸段上，镜头朝向与机架前进方向保持一致，俯仰角度调整为向下15度，兼顾飞行前方视野与地面航拍视角，摄像头的视频信号线直接连接到旧款FrSky X4R接收机的图传通道，信号传输延迟控制在可接受范围内，满足低空近距离航拍的需求。机架主体采用回收的已用铝栅材料，整体尺寸依托铝栅原有3x5x75cm的规格做裁切，四个机臂的长度保持一致，重心位置落在飞控板的几何中心处，整机起飞重量控制在280g以内，预留出足够的动力冗余，机架的所有尖锐边缘都做了倒角处理，避免组装和飞行过程中划伤线路或者操作人员。电池采用旧款2S锂电池，安装位布置在机架重心位置的下方，采用尼龙扎带配合魔术贴固定，

　　电池的拆装无需额外工具，方便快速更换电池提升续航，电池与电调的电源接线处做了热缩管绝缘处理，正负极标识清晰，避免接反烧毁设备。整套结构的所有连接部位都做了防松处理，螺丝连接处点有少量螺纹胶，扎带固定处都做了双道锁紧，避免飞行过程中震动导致零件松动，所有线路都沿着铝栅的栅格槽走线，采用细扎带固定，线路没有外露的松散部分，降低飞行过程中线路被桨叶打到的风险。在实际飞行场景中，这套装置可用于小范围的低空航拍、场地巡查等场景，由于全部采用回收零件搭建，整体成本极低，即使出现飞行碰撞损坏，替换零件的获取成本也非常低，适合作为入门飞行练习或者临时航拍作业的装置使用，结构设计上充分考虑了回收零件的尺寸公差，所有安装位都预留了一定的调整余量，可适配不同批次回收的同规格零件，无需重新做结构修改。
