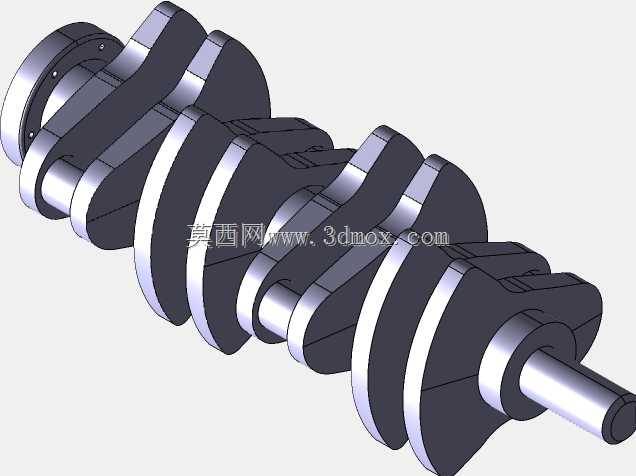

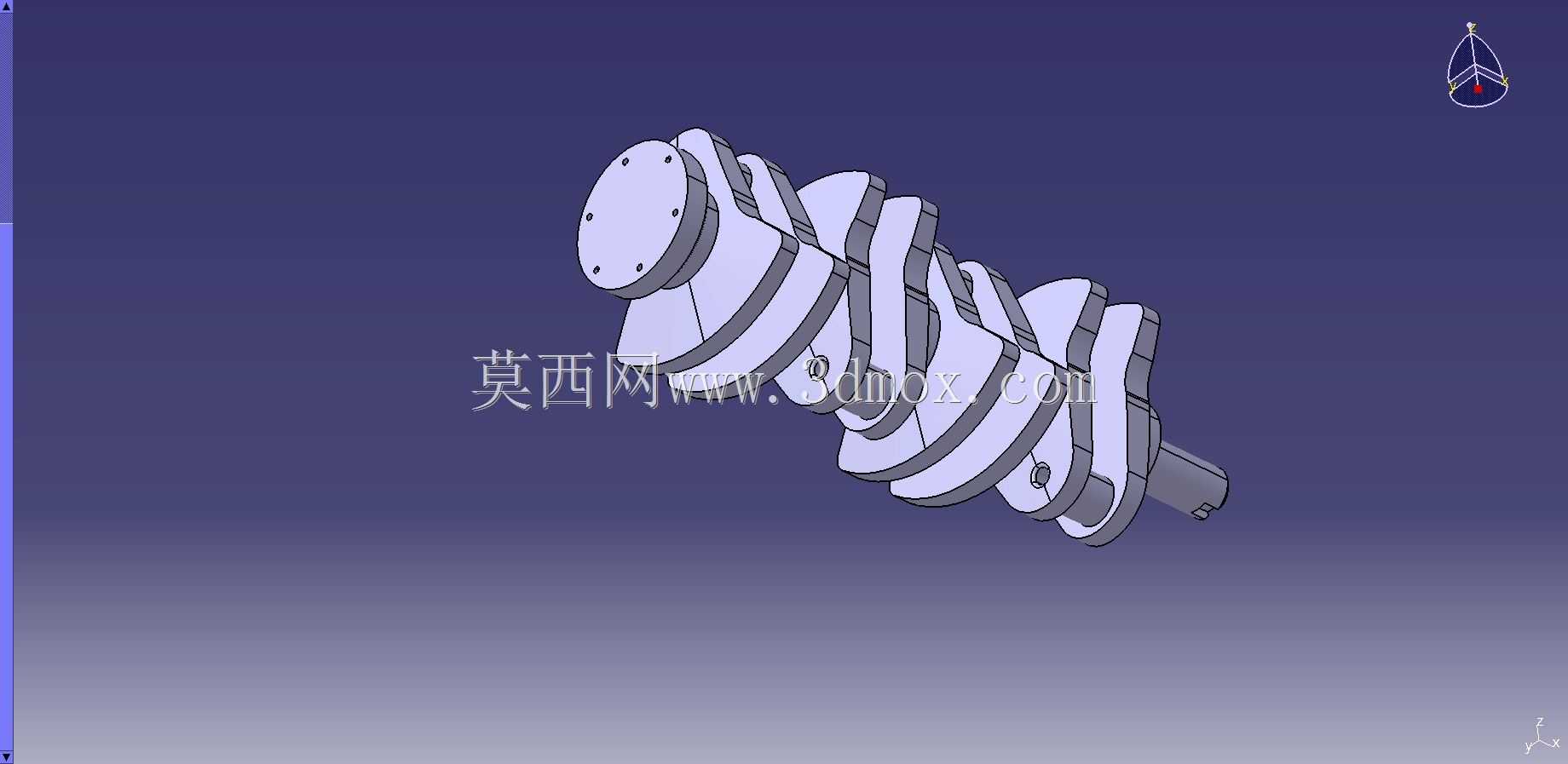

水平对置发动机用曲轴结构设计

　　在水平对置发动机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这类曲轴的结构布局和直列、V型发动机曲轴存在本质差异，因为水平对置机型的气缸呈180度对向分布，曲柄销的相位排布、平衡重的配重逻辑都需要适配对置活塞的运动规律，避免运转过程中产生额外的二阶往复惯性力。从实际装车场景来看，这类曲轴多用于追求低重心、高运转平顺性的乘用车辆、小型通航动力设备以及部分高性能摩托机型上，相比常规直列机型曲轴，它的轴向布局更紧凑，运转时的整机振动幅度能降低40%以上，对提升动力总成的NVH表现有明显帮助。

　　从功能特性上看，这款曲轴的主轴颈采用等直径分段设计，每段主轴颈对应两侧对置气缸的曲柄臂支撑，曲柄销采用错相位排布，相邻两个对置气缸的曲柄销夹角为180度，保证两侧活塞始终处于反向运动状态，抵消大部分往复惯性力。平衡重采用和曲柄臂一体化的铣削成型结构，每块平衡重的轮廓都经过动平衡校核，在曲轴高速运转时，平衡重产生的离心力能精准抵消曲柄销、连杆大头端旋转产生的不平衡力矩，不需要额外加装平衡轴就能满足整机6000转以上的运转平顺性要求。曲轴的输出端设计有法兰连接结构，法兰端面上的定位销孔和螺栓孔采用均布排布，适配飞轮、离合器总成的安装定位，输入端则设计有油封轴颈和正时驱动轮安装位，轴颈表面的粗糙度要求控制在Ra0.8以内，保证油封的密封可靠性，避免长期运转出现机油渗漏问题。

　　在设计思路层面，这款曲轴的建模过程优先考虑了实际加工的工艺可行性，所有轴颈的过渡圆角都采用统一的R值设计，避免加工过程中频繁更换刀具，同时圆角处的滚压强化工艺预留量也在建模时做了提前考量，能有效降低轴颈过渡处的应力集中系数，提升曲轴的抗疲劳强度。曲柄臂的截面采用椭圆形优化设计，在保证足够结构强度的前提下尽可能去除非承载区域的材料，降低曲轴整体的转动惯量，让发动机的油门响应速度更快。油道设计采用斜向贯通式布局，从主轴颈表面的进油口通过斜孔连通到对应曲柄销的出油口，机油通过主轴瓦的油槽进入曲轴油道后，能持续为连杆轴瓦提供压力润滑，油道的转角处都做了圆弧过渡处理，避免机油流动过程中产生节流损失，保证高转速下的润滑压力稳定。

　　关于安装边界尺寸，这款曲轴的轴向总长度适配对应排量水平对置发动机的缸体宽度，主轴颈的中心距严格匹配缸体上的主轴承座同轴度要求，安装时主轴承盖的螺栓拧紧力矩需要按照工艺要求分步拧紧，保证各段主轴颈的同轴度误差控制在0.02mm以内。曲轴的轴向窜动间隙通过止推片进行限位，建模时止推片的安装槽宽度、深度都和量产机型的参数保持一致，不需要额外修改就能直接适配现有缸体的主轴承座结构。曲柄销的直径、宽度尺寸适配对应规格的连杆大头轴瓦，活塞连杆组装配后，曲轴转动到任意角度都不会和缸体内部的加强筋、冷却喷嘴发生运动干涉，完整覆盖发动机全工况下的运动包络范围。另外曲轴前端的正时驱动轮安装位采用键槽定位，键槽的位置和相位角度严格匹配配气机构的正时要求，装配时不需要额外调整相位就能保证气门和活塞的运动时序正确，避免出现气门顶活塞的装配故障。
