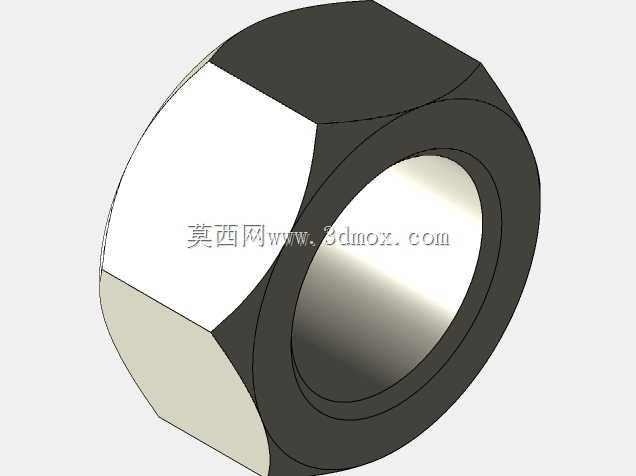

符合ISO标准的M20六角锁紧螺母结构

　　在各类机械装配、钢结构搭建、工业设备运维场景中，螺纹紧固件的选型与适配直接决定了连接副的可靠性，M20规格的六角螺母作为中等载荷连接场景的常用零件，其结构设计的合理性会直接影响整套连接结构的抗松动、抗剪切性能。这款螺母遵循ISO相关螺纹标准设计，公称直径匹配M20外螺纹件，可适配同规格的螺栓、螺柱，广泛应用于机床机架装配、输送线支架固定、重型工装夹具锁紧、通用设备的部件连接等场景，在承受静载荷与中等幅度动载荷的连接位置，能够提供稳定的轴向锁紧力。从结构设计逻辑来看，这款螺母采用正六角外形，六个受力面的角度公差严格匹配标准扳手的卡口尺寸，现场装配时无论是使用固定开口扳手、套筒扳手还是活动扳手，都能获得足够的受力接触面，

　　避免拧动过程中出现打滑、棱角崩损的问题，六角外形的对边尺寸、对角尺寸均遵循通用标准，不需要定制特殊装配工具，适配现场常规运维的工具配置。螺母的内螺纹部分采用标准公制粗牙螺纹设计，牙型角为60度，螺纹的牙距、牙型高度、中径公差均符合通用连接要求，与外螺纹件配合时，能够保证足够的螺纹啮合长度，螺纹啮合区域的受力分布均匀，避免局部应力集中导致的螺纹滑牙、变形问题。螺母的端面设计有平整的承压面，承压面与内螺纹轴线的垂直度公差控制在合理范围内，锁紧时承压面能够与被连接件的表面均匀贴合，不会出现偏载导致的局部压应力过大问题，同时承压面的有效接触面积足够分散锁紧时的压应力，避免在较软材质的被连接件表面压出凹痕，影响连接的预紧力保持效果。

　　从安装边界来看，这款螺母的整体厚度、对边宽度均符合标准规格，设计装配空间时，只需要预留出标准扳手的操作空间即可，不需要额外扩大安装避让位，在排布密集的螺栓连接组中，相邻螺母之间的最小安全间距可以参考通用五金件的安装规范，不会出现扳手无法卡入的问题。在实际选型应用中，这款螺母可以配合平垫圈、弹簧垫圈使用，平垫圈用于增大承压面的接触面积，适配表面粗糙度较高的被连接件，弹簧垫圈则可以在动载荷场景下提供额外的防松阻尼，在无强振动的静载荷场景下，也可以单独使用完成锁紧。建模过程中，螺母的棱角处做了微小的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能够在拧入外螺纹件时起到导向作用，快速对齐螺纹轴线，减少螺纹错扣的概率。内螺纹的入口处同样设计有导向倒角，装配时不需要反复对齐螺纹起始位置，能够提升现场装配的效率，即使是视线受限的盲装位置，也能依靠倒角的导向作用顺利拧入。从受力特性来看，六角结构的六个受力面在拧动时，每个面承受的扭矩载荷均匀分布，相比四角外形的螺母，其受力面更多，相同拧紧扭矩下每个棱角承受的剪切力更小，不容易出现拧圆棱角的问题，适合需要反复拆装的运维场景，多次拆装后依然能够保持完好的受力外形，不会因为棱角磨损导致无法正常拆卸。在不同的应用场景中，这款螺母可以根据工况选择不同的材质与表面处理，比如普通室内设备装配可以选用常规碳钢镀锌材质，具备基础的防锈能力；户外或者有腐蚀介质的场景，

　　可以选用不锈钢材质或者做达克罗表面处理，提升耐锈蚀性能，而模型的结构尺寸完全匹配标准规格，不管是做装配干涉检查、连接强度仿真，还是做装配工艺模拟，都能够直接复用结构参数，不需要反复调整尺寸适配标准件库。在做整机三维装配设计时，这类标准紧固件的模型精度会直接影响整体装配的干涉检查结果，这款螺母的各部分尺寸公差均参考实际加工的公差带设置，在虚拟装配时能够真实反映实际装配的间隙与配合状态，避免出现设计阶段无干涉、实际装配时出现空间冲突的问题。比如在设计支架类零件的连接孔位时，可以直接调用该螺母模型核对孔位周边的避让空间，确认扳手操作的活动范围是否足够，承压面下方是否有凸起结构影响螺母贴合，提前在设计阶段规避装配风险，减少后续加工装配时的设计变更。
