直列四缸发动机曲柄连杆活塞组结构

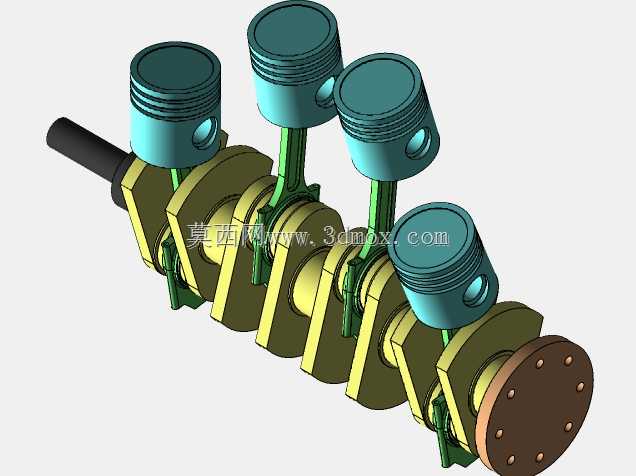

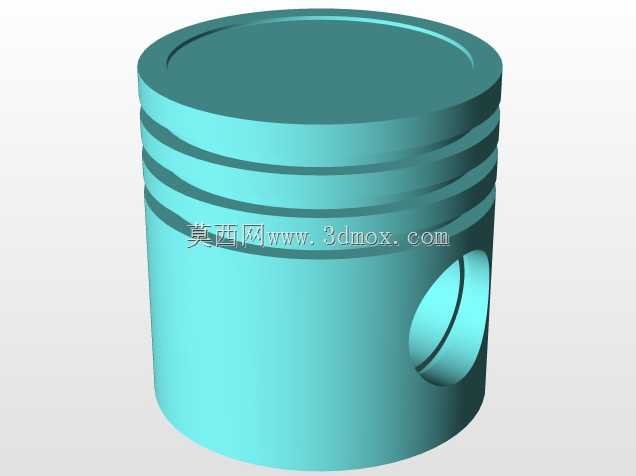

　　这套曲柄连杆活塞组件是往复式内燃机的核心运动转换单元，日常接触的乘用车辆动力总成、小型通用发电机组、农用机械动力端都能见到同结构的设计身影，其核心作用是把活塞承受的燃气爆发压力通过连杆传递给曲轴，将活塞的往复直线运动转化为曲轴的旋转扭矩向外输出动力，是整套动力设备实现能量转换的核心载体。从结构设计逻辑来看，这套组件采用直列四缸排布，四个活塞沿曲轴轴向等距布置，相邻气缸工作冲程错开180度曲轴转角，能保证曲轴运转时的动力输出连续性，大幅降低一阶往复惯性力带来的整机振动。活塞部分采用典型的内燃机活塞结构，头部设置多道环槽用于安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃气下窜至曲轴箱影响压缩效率，

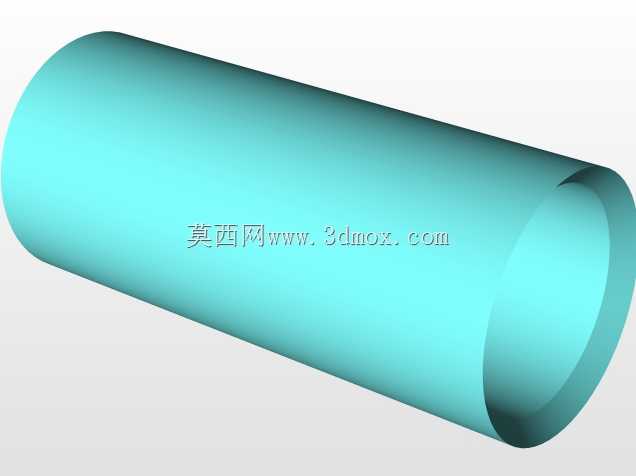

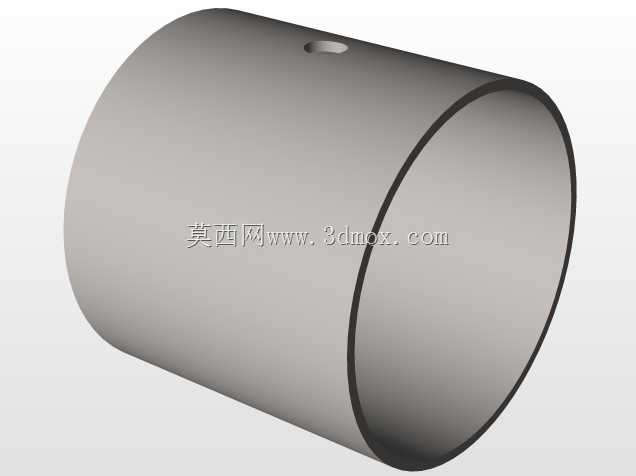

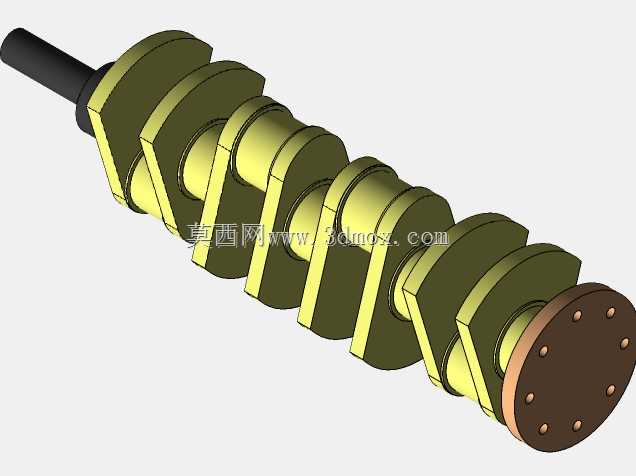

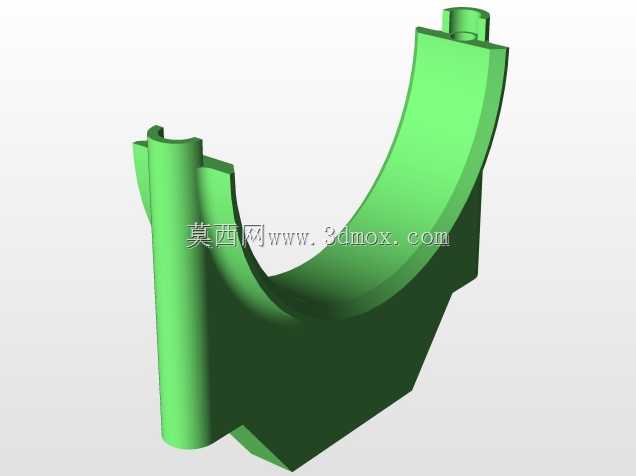

　　油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油异常消耗；活塞销座孔位于活塞中部，采用全浮式活塞销设计思路，工作状态下活塞销可在销座与连杆小头衬套间自由转动，能让磨损均匀分布在整个销表面，延长部件使用寿命。连杆部分采用工字形截面设计，在保证足够的抗拉、抗压强度与抗弯曲刚度的前提下，尽可能降低自身往复运动质量，减少高速运转时的惯性载荷；连杆大头采用剖分式结构，通过连杆螺栓与连杆盖紧固在曲轴连杆轴颈上，剖分面设计有定位结构，保证装配时的位置精度，避免运转过程中连杆盖错位引发轴颈磨损。曲轴部分采用整体式锻造结构，包含四个连杆轴颈、五个主轴颈以及前后端输出结构，连杆轴颈与主轴颈之间通过曲柄臂连接，

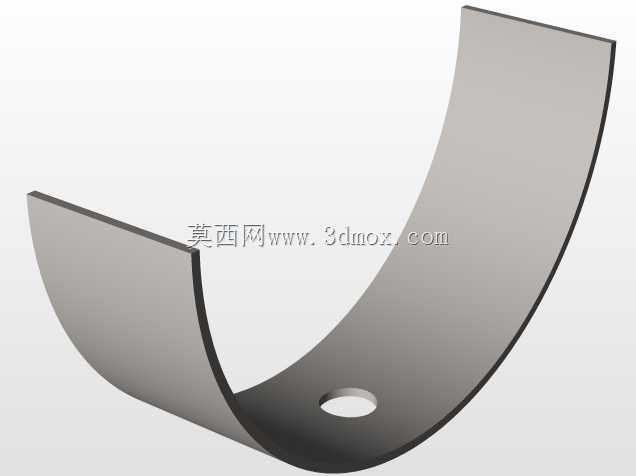

　　曲柄臂上设计有平衡重结构，用于平衡曲轴旋转时产生的离心力与活塞连杆组往复运动产生的一阶、二阶惯性力，降低曲轴运转时的轴承载荷与整机振动；曲轴前端设置动力输出轴段，可用于安装正时齿轮、皮带轮等附件驱动部件，后端设置法兰连接结构，用于与飞轮组件连接，存储做功冲程的能量带动整套机构完成进气、压缩、排气三个辅助冲程。从安装边界来看，这套组件装配时需保证活塞与气缸壁的配合间隙在合理区间，间隙过大会导致敲缸、密封不良，间隙过小则会在热机状态下出现活塞卡滞拉缸的故障；连杆轴颈与轴瓦、主轴颈与主轴承的配合间隙需严格控制在公差范围内，保证润滑油膜能稳定形成，避免出现干摩擦烧瓦的严重故障；活塞安装时需注意朝前标记对齐，保证活塞燃烧室形状与气缸盖匹配，

　　避免出现气门碰撞活塞的故障。在实际工程应用中，这类直列四缸曲柄连杆结构的设计成熟度极高，零部件通用性强，维护成本较低，广泛应用于1.0L-2.5L排量区间的往复式内燃机中，覆盖了从家用乘用车、轻型商用车到小型通用动力设备的多个应用场景。建模过程中严格遵循实际机械加工的公差配合要求，各部件的装配关系完全还原真实设备的装配逻辑，活塞与连杆、连杆与曲轴、曲轴主轴颈的转动自由度均按照实际工作状态设置，可直接用于运动仿真分析，验证不同转速下的惯性力变化、活塞运动行程、曲轴输出扭矩特性等参数，也可作为教学演示模型，直观展示内燃机核心运动部件的工作原理与结构组成，帮助刚接触动力机械设计的从业者快速理解曲柄连杆机构的运动逻辑与设计要点。
