双安装耳张紧式皮带滚轮结构设计

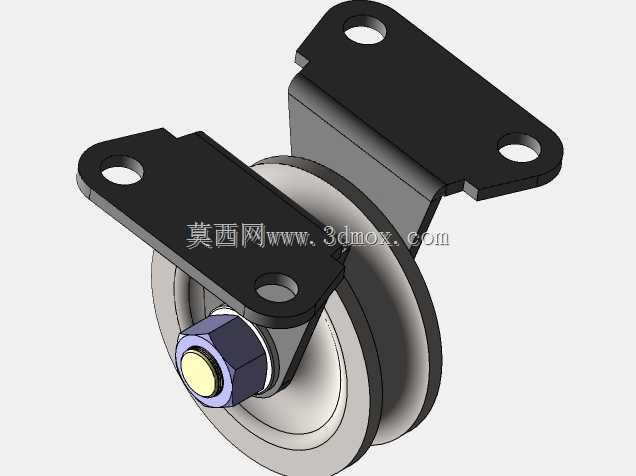

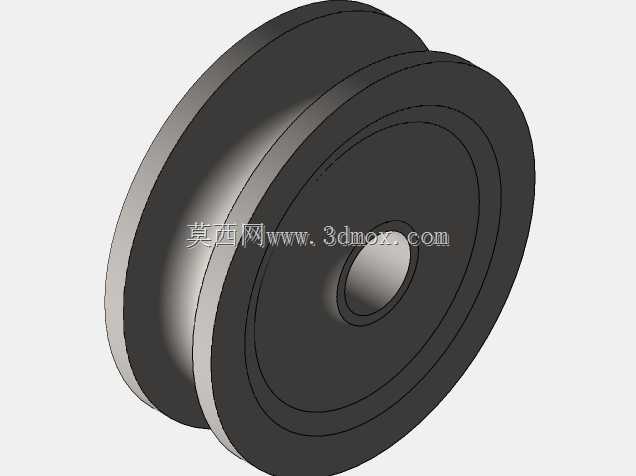

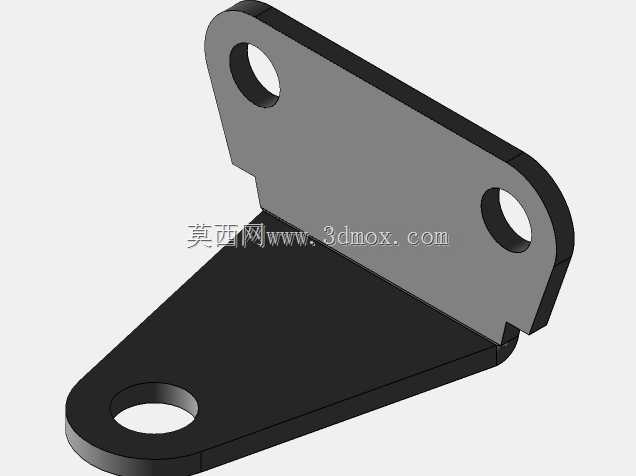

　　在带传动系统的运维与非标改造场景里，这类带双侧安装耳的张紧皮带轮是解决皮带松弛、传动打滑问题的常用部件，不少老旧输送线、小型动力传输工位的改造中，都会用到这类结构来补偿皮带长期运行后的蠕变伸长量，避免频繁更换整条传动带带来的成本浪费。从结构功能上看，中间的轮体采用带限位凸缘的槽型设计，轮槽的弧度匹配常规平皮带或者小型V带的截面轮廓，运行时能避免皮带从轮面侧向滑脱，轮体内部嵌装了低摩擦阻力的转动副，轮轴锁紧后轮体可绕轴自由回转，转动过程中径向跳动量控制在小间隙配合的公差范围内，不会出现运行卡滞或者偏磨皮带的问题。两侧的安装支架采用一体化折弯成型的钢板结构，两个支架对称分布在轮体两侧，每个支架上都加工了两个同轴的安装通孔，

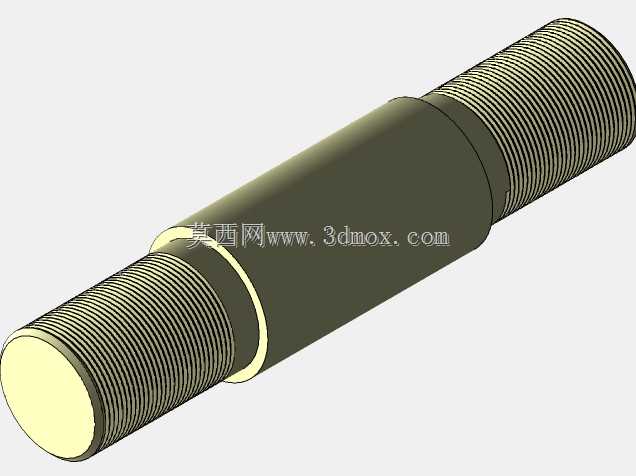

　　孔位的中心距经过匹配计算，既可以通过螺栓直接固定在设备的预设安装平面上，也能搭配调整腰型孔座实现张紧行程的微调，支架的折弯角度经过受力校核，能承受皮带张紧后产生的径向拉力，不会在长期负载下出现支架变形导致的轮体偏斜。设计这类结构的时候，首先要考虑的是安装边界的适配性，轮体的外径决定了最小包角的调整范围，支架的外伸长度要保证轮体压在皮带面上时，支架不会和周边的传动部件、设备机架产生运动干涉，轴端的锁紧结构采用螺母加防松垫片的组合，既方便装配时调整轮体的轴向间隙，也能避免设备运行过程中振动导致的螺母松脱。实际选型应用时，要先确认传动带的宽度匹配轮槽的可用宽度，安装时先将支架通过螺栓预固定在安装位，调整轮体对皮带的压紧量，

　　保证皮带张紧后挠度处于合理区间，再完全锁紧安装螺栓，运行过程中轮面和皮带的接触为滚动摩擦，不会过度磨损皮带的工作面，相比固定的滑动张紧结构，这类滚轮式张紧件的皮带使用寿命能提升四成以上。在一些老旧医疗床的体位调整机构里，这类结构也能替代定滑轮作为拉索的转向支撑件，轮槽的弧度刚好适配钢拉索的外径，双侧支架的安装方式能直接固定在床架的预设安装位，拉索绕在轮面上转向时，滚动摩擦的阻力远小于滑动式导套，操作调整时的手感更顺滑，不会出现拉索卡滞的问题，轮体两侧的凸缘也能避免拉索受力偏移时从轮面脱出，提升机构运行的可靠性。做三维建模的时候，要重点关注轮体和支架的配合间隙，支架的安装孔位同轴度公差要控制在合理范围，避免装配后出现轮体转动卡滞的问题，轴端的锁紧螺母尺寸要和轴径匹配，螺母拧紧后要保证轮体的轴向窜动量在允许范围内，既不能过紧导致轮体无法转动，也不能过松导致运行时轮体晃动。
