内燃机传动连杆轴结构设计

　　在往复式动力设备的动力传递链路中，连杆轴是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整套动力单元的运行可靠性与疲劳寿命。从实际装机场景来看，这类构件广泛应用于小排量通用汽油机、小型柴油机、便携式动力设备的动力腔内部，工作过程中需要持续承受活塞销传递的爆发压力冲击，同时将活塞的直线往复运动转化为曲轴的旋转扭矩输出，整个工作循环内构件会交替承受拉压载荷、弯曲载荷与惯性力的复合作用，对结构的强度匹配、刚度分布都有极高的工程要求。

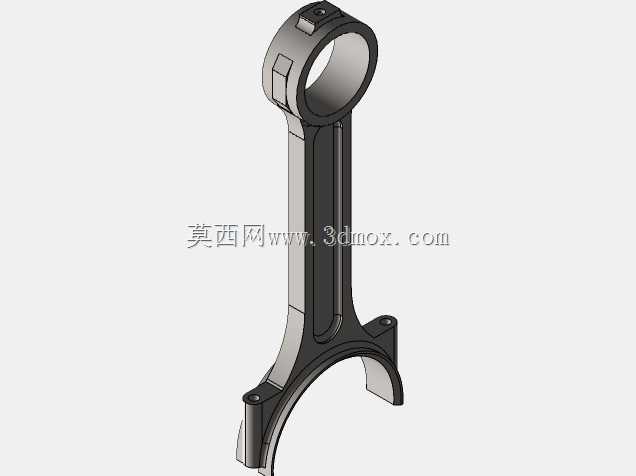

　　从结构设计逻辑来看，该连杆轴采用分体式大小端的经典布局，小端为整圆环形结构，用于与活塞销配合，内孔预留了衬套安装的尺寸边界，工作过程中可通过衬套的磨损更换来延长连杆主体的使用寿命，避免主体结构因配合面磨损直接报废；大端为剖分式结构（建模时保留了装配后的整体形态），用于与曲轴的连杆轴颈配合，剖分面的定位结构可保证装配时的同轴度精度，避免装配错位引发的轴颈偏磨问题。杆身部分采用变截面工字形设计，这种截面形式可以在保证整体抗弯、抗扭刚度的前提下，尽可能降低构件自身重量，减少高速往复运动过程中产生的惯性力，降低曲轴与轴承的附加载荷。

　　从安装边界与尺寸适配角度，小端内孔的直径尺寸需要与对应规格的活塞销外径保持间隙配合，配合公差通常控制在微米级，既要保证活塞销在孔内的灵活转动，又要避免间隙过大引发的冲击异响；大端内孔的直径需要与曲轴连杆轴颈的尺寸匹配，装配后轴瓦的压紧量需要控制在合理区间，保证轴瓦与孔壁的贴合度，避免工作过程中轴瓦转动、移位引发的润滑失效。杆身的长度尺寸直接决定了动力单元的压缩比参数，设计时需要严格匹配活塞行程与燃烧室高度，避免活塞运动到上止点时与气门、燃烧室盖发生碰撞干涉。大小端的中心距公差需要严格控制，中心距偏差过大会直接改变压缩比，同时引发活塞运行偏缸，加剧气缸壁的偏磨问题。

　　从功能特性来看，该连杆轴的结构设计充分考虑了润滑路径的布置，大端位置预留了润滑油道的开孔位置，工作过程中曲轴轴颈处的压力润滑油可以通过油道进入杆身内部，最终输送到小端活塞销配合面，保证两个铰接位置的持续润滑，降低配合面的摩擦磨损。构件的外形过渡位置全部采用大圆角过渡设计，避免截面突变引发的应力集中问题，从根源上降低交变载荷下的疲劳断裂风险。大小端的端面厚度经过反复校核，既可以满足承压面的比压要求，又不会占用过多的动力腔轴向空间，给曲轴、活塞的轴向尺寸预留足够的布置余量。

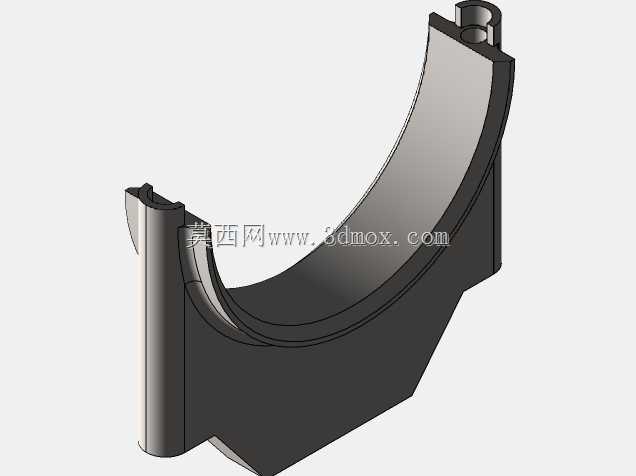

　　在实际建模过程中，需要重点关注几个关键位置的尺寸校验：首先是大小端孔的平行度公差，两个孔的轴线平行度偏差需要控制在严格的公差范围内，否则装配后会引发活塞偏磨、连杆弯曲等一系列故障；其次是杆身的截面变化梯度，从大端到小端的截面过渡需要平滑，不能出现突兀的尺寸变化，避免应力集中点的出现；最后是大端剖分面的连接结构位置，螺栓孔的位置需要与轴瓦的定位缺口错开，同时保证螺栓拧紧后大端孔的圆度不会发生明显变形，避免影响与曲轴轴颈的配合精度。这类构件在实际生产中通常采用模锻工艺成型，建模时的拔模斜度、圆角参数也需要匹配锻造工艺的要求，减少后续机加工的余量，提升生产效率与材料利用率。
