飞机电梯表起落架结构三维设计

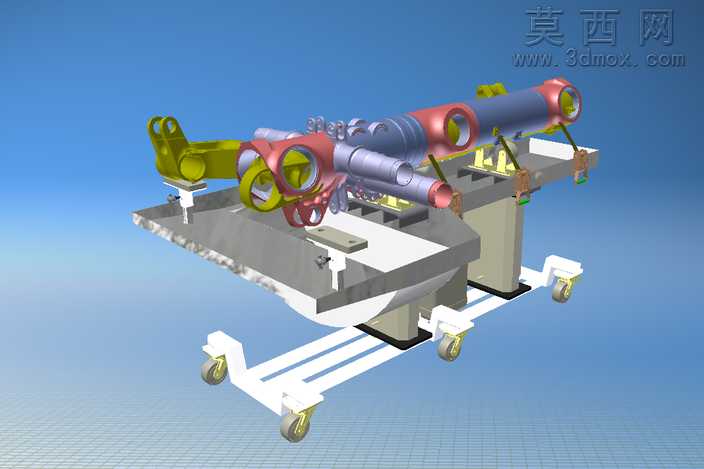

本作品为飞机电梯表起落架的三维结构设计模型，整体采用三维建模软件完成全参数化构建，完整还原了起落架核心组件与配套工装承载平台的结构细节。建模过程中针对起落架的多段筒体结构、铰接传动部件、支撑定位组件分别进行独立参数化绘制，对各部件的装配公差、连接关系做了精准匹配，确保各活动铰接部位的运动逻辑符合实际航空起落架的收放动作原理。模型材质渲染阶段，针对不同功能部件做了差异化材质区分：核心承力筒体采用金属哑光灰与红铜色金属材质区分不同受力段，铰接摇臂部件采用亮黄色工程金属材质，配套的承载工装平台采用工业灰台体搭配白色移动车架，脚轮采用橡胶与金属组合材质，整体渲染光影柔和，清晰展现各部件的轮廓结构与装配关系。设计思路上，本模型重点还原电梯表类起落架的特殊支撑调节结构，将起落架的定位支撑点、传动铰接位、管路预留接口都做了1:1比例的结构复刻，配套的移动工装平台也按照实际航空维修装配场景的工装结构设计，带有可移动脚轮、定位支撑柱、工件固定夹具，完整呈现起落架在装配检修环节的承载状态。模型各部件均做了独立的结构分层，可清晰拆解查看内部的传动连接结构，筒体上的环形加强筋、铰接部位的轴孔结构、工装平台的定位卡槽都做了精细化建模，没有冗余的几何面，整体结构逻辑清晰，既可以用于航空起落架的结构原理展示，也可作为相关装配工装设计的参考依据，完整展现了飞机起落架从部件结构到配套工装的全链路设计细节。
