五吨级叉车配套可伸缩加长货叉吊梁结构

　　在厂区重型物料周转、仓储大尺寸货物装卸、设备安装现场重型构件移位这类场景里，常规叉车的标准货叉长度往往无法满足跨距需求，尤其是当货物重心距叉车门架距离超出标准货叉承载边界，或是需要在货叉端延伸作业范围来避让障碍物时，直接在货叉上套接简易加长套的方案，很容易因为受力点外移导致额定载荷骤降，甚至出现货叉变形、货物倾翻的风险。这套五吨级可伸缩吊梁结构，就是针对这类重载延伸作业需求设计的叉车配套属具，区别于普通的固定式货叉加长套，它采用了可调整动臂角度的铰接结构，能根据不同作业场景的载荷分布、作业高度需求调整吊梁的倾斜角度，在延伸作业距离的同时，尽可能优化受力路径，减少附加弯矩对叉车门架及货叉本体的载荷冲击。

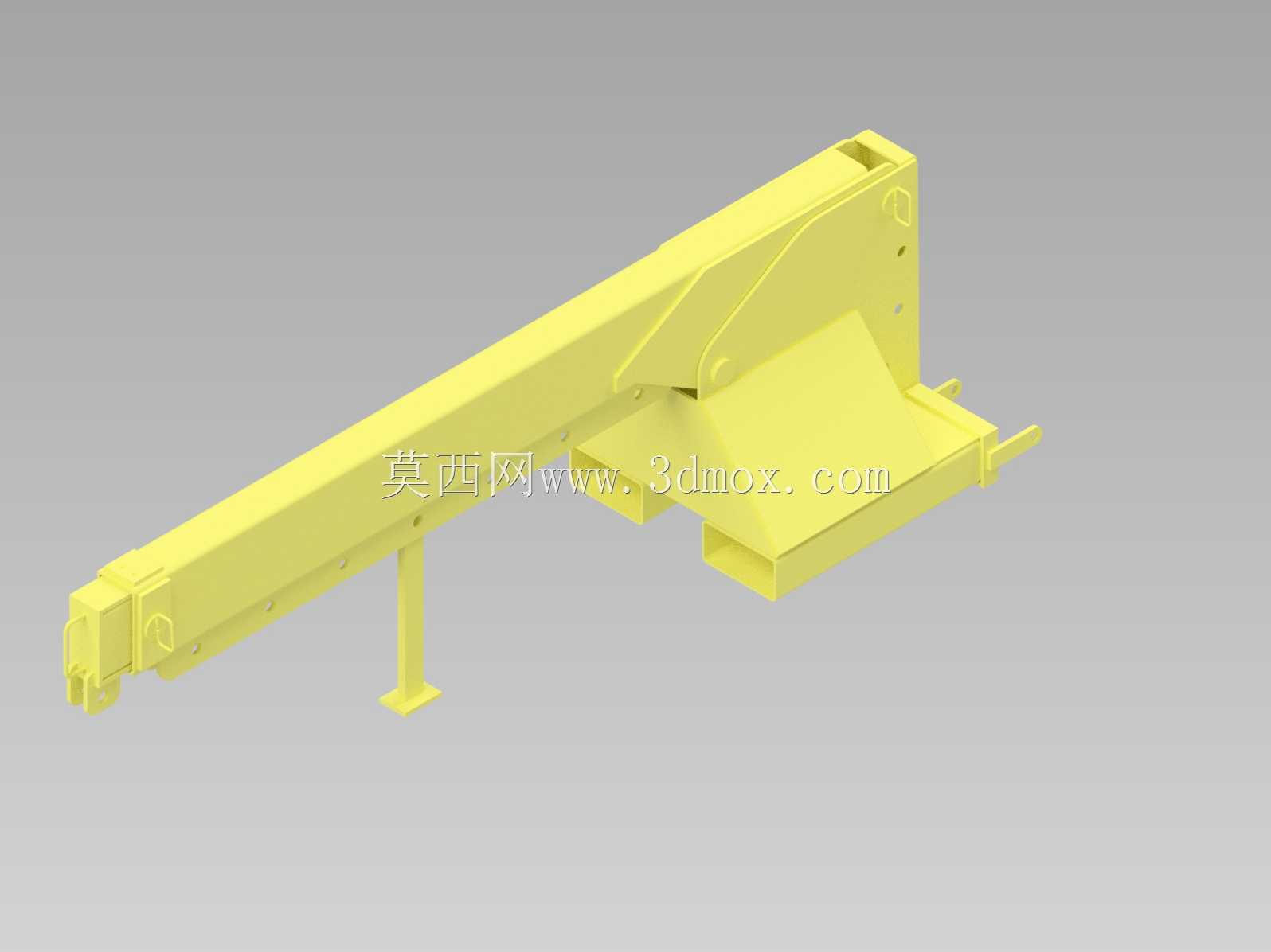

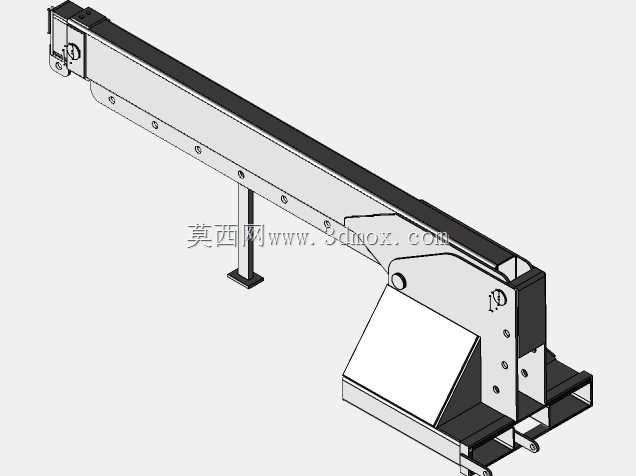

　　从结构设计逻辑来看，整套吊梁的安装基准完全匹配标准五吨叉车的货叉截面尺寸，安装端采用叉套式定位结构，不需要对叉车本体做任何改装，直接将安装座的两个套孔对准货叉端部插入，再通过侧面的锁紧螺栓顶紧货叉侧面即可完成固定，安装边界完全适配现有五吨级内燃叉车、电动平衡重式叉车的货叉开档范围，不需要额外调整货叉间距。吊梁主体采用箱型截面焊接结构，内部设置有间隔布置的加强筋板，在控制整体自重的前提下保证五吨额定载荷下的抗弯强度，伸缩段采用嵌套式滑轨结构，配合侧面的定位销孔实现不同伸出长度的档位锁定，伸出档位覆盖从基础长度到最大延伸长度的多档调节，能适配不同尺寸规格的货物吊装、叉取需求。

　　动臂角度调整结构设置在吊梁与安装座的铰接位置，通过带自锁功能的调节机构实现角度锁定，调整范围覆盖从水平状态到一定仰角的作业区间，当需要吊装重心偏高、或是需要越过前方障碍物取放货物时，可以将动臂调整至合适仰角，避免货物与门架、护顶架发生干涉；当叉取长型管材、型材、大型包装箱这类大跨距货物时，将动臂调整至水平状态，配合伸缩段的长度调整，能让货物的支撑点分布更合理，避免货物因为支撑跨距不足出现弯折、倾翻。

　　在实际作业应用中，这套结构除了可以直接加长货叉的作业距离，还可以在吊梁端部加装吊耳、吊钩等起重配件，作为叉车的临时吊装属具使用，配合叉车本身的行走、起升功能，完成车间内重型设备部件的移位、装卸车作业，相比单独调用汽车吊、行车的作业方式，灵活性更高，适合狭窄空间内的短距离重载转运作业。设计过程中针对吊梁的受力做了全工况的载荷校核，在最大伸出长度、最大仰角的极限工况下，结构的安全系数满足工业起重属具的相关标准要求，铰接位置采用耐磨衬套配合高强度销轴，减少长期重载作业下的铰接磨损，延长结构使用寿命；安装座的叉套内壁做了防滑处理，避免作业过程中吊梁在货叉上出现窜动，侧面的锁紧装置采用双重锁定结构，防止作业震动导致锁紧松脱。

　　外形尺寸方面，吊梁收缩状态下的长度不会超出叉车尾部过多，保证叉车在狭窄通道内转弯时不会因为尾部过长发生碰撞，最大伸出长度下的载荷曲线经过严格核算，每个伸出档位都对应明确的额定载荷值，避免超载作业带来的安全风险。整体结构的外轮廓没有突出的尖锐棱角，所有焊接位置都做了打磨圆角处理，避免作业过程中剐蹭操作人员或是货物表面；吊梁上表面设置有防滑纹路，当作为加长货叉使用时，能增加与货物托盘底部的摩擦力，减少货物滑动的风险。不同于市面上常见的简易货叉加长套，这套结构通过角度可调、长度可伸缩的设计，拓展了叉车的作业边界，在不需要更换叉车、不需要加装复杂属具管路的前提下，就能让标准五吨叉车具备更长距离的重载叉取、吊装能力，适合机械加工车间、仓储物流中心、设备安装现场等多种场景的重载作业需求，结构本身没有复杂的液压、电控元件，后期维护只需要定期检查铰接销轴磨损、锁紧装置可靠性即可，维护成本极低，适合作为叉车的常备配套属具使用。
