磨刀机轴部支撑摇臂结构设计

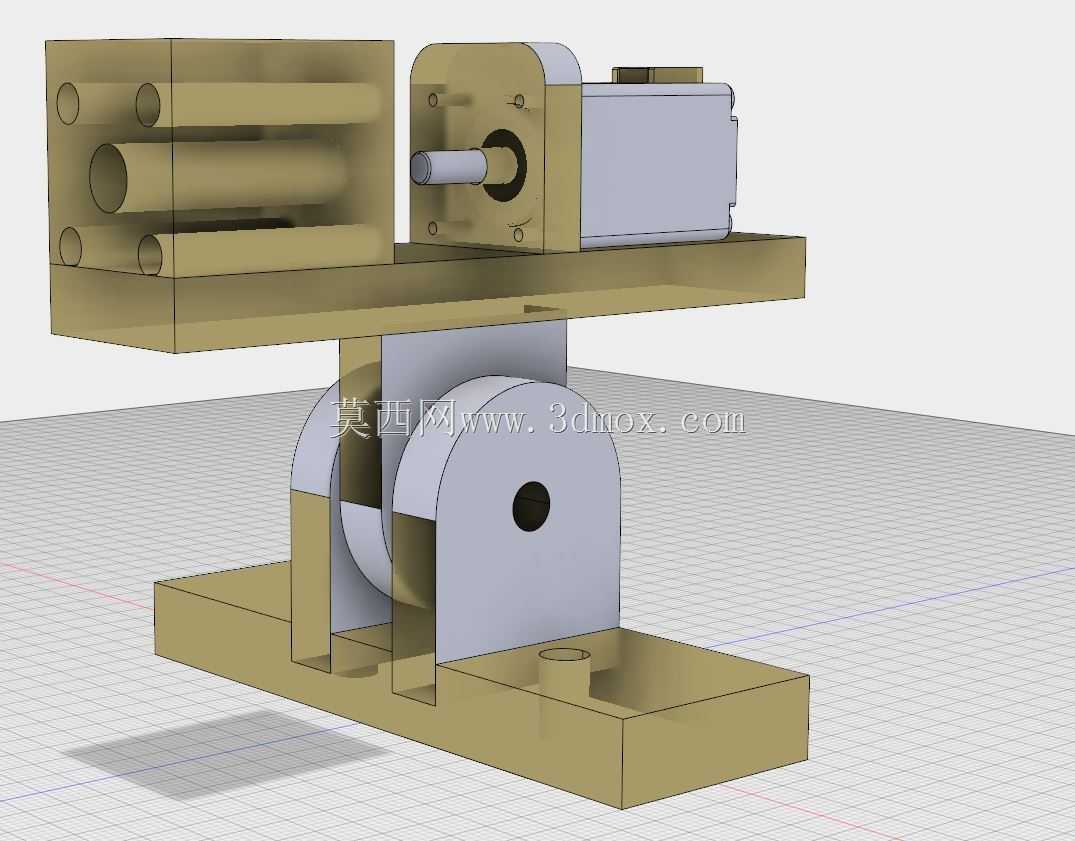

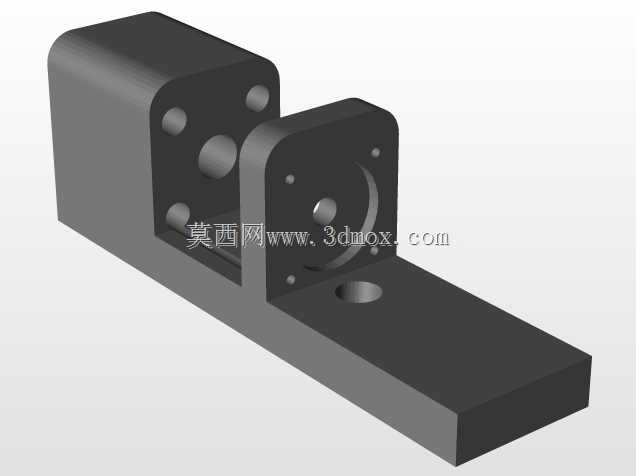

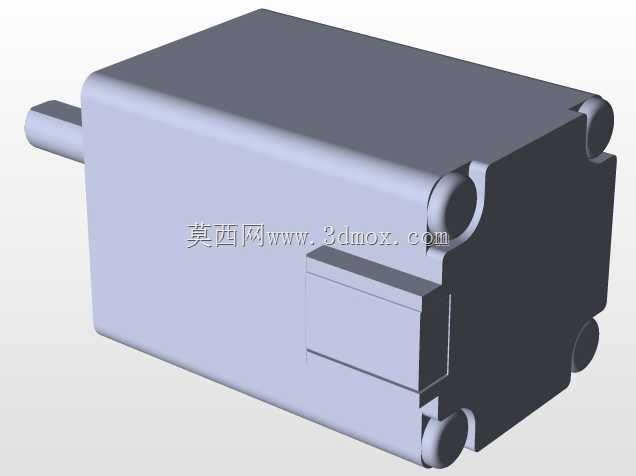

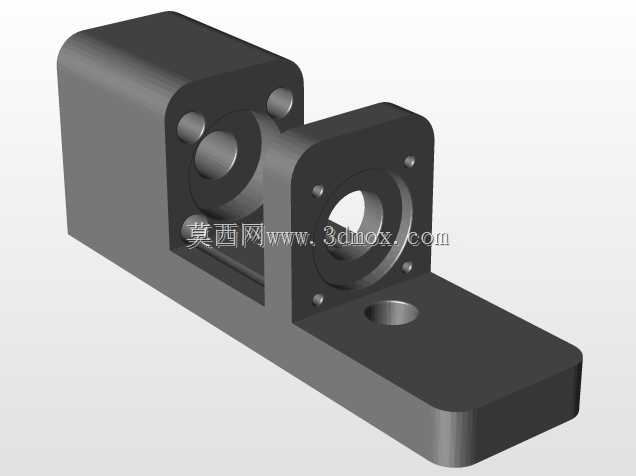

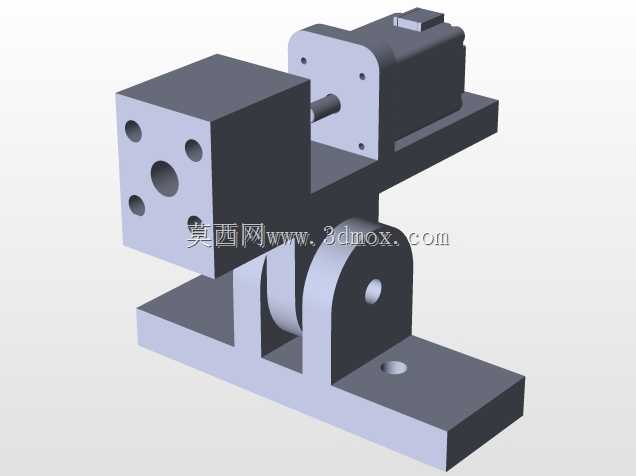

　　在小型刀具修磨作业场景里，轴摇臂是衔接驱动单元与磨削执行端的核心承载部件，这套结构的设计合理性直接决定磨刀过程中刀具进给的稳定性与磨削精度。从实际工况出发，该摇臂采用分层式承载布局，下层为安装基座，预留了与设备台架对接的固定孔位，安装时可通过螺栓锁紧在磨刀机的主机架上，基座的平面度公差控制在0.02mm以内，避免安装后出现结构倾斜导致的轴系跳动。上层的驱动安装座设置了同轴的轴系过孔，可适配常规微型驱动电机的输出轴对接，孔位周边预留了四个对称的螺纹安装孔，能够兼容不同安装孔距的驱动单元固定，无需额外制作转接板即可完成装配。

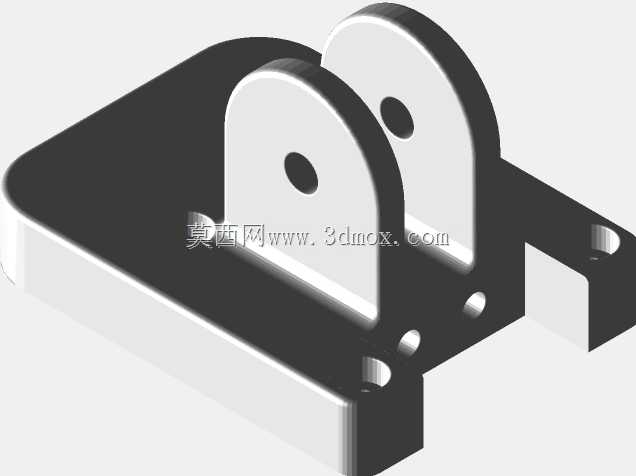

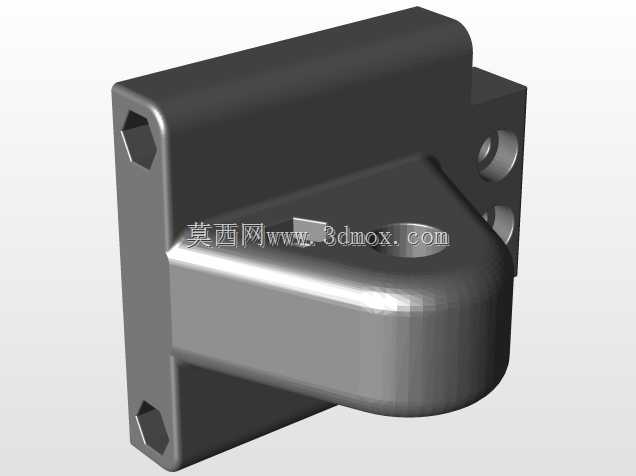

　　中间的铰接支撑结构是整个摇臂的核心功能段，采用双侧支撑板夹持铰接轮的结构形式，铰接轮中心设置了定位销轴孔，装配后可实现摇臂整体绕销轴的定角度摆动，摆动行程覆盖常规刀具修磨所需的进给角度范围，双侧支撑板的厚度经过受力校核，在承受驱动单元自重与磨削进给反力的工况下，形变量可控制在0.01mm以内，不会出现悬臂下垂导致的磨削吃刀量不均问题。上层承载平台的多组平行管槽结构，可用于布设驱动单元的供电线路与冷却管路，管槽的内径尺寸适配常规设备布线的线径需求，同时能够对管路起到防护作用，避免磨削过程中产生的金属碎屑飞溅划伤线路外层。

　　从安装边界来看，整套结构的横向占用空间适配桌面级小型磨刀机的台架尺寸，不会超出设备台架的边缘范围，竖直方向的高度预留了足够的磨削操作空间，摇臂摆动过程中不会与台架上的刀具装夹位产生运动干涉。结构的棱角处均做了R2的倒角处理，既能够避免装配过程中划伤操作人员，也可以减少应力集中点，提升结构的长期使用疲劳强度。铰接位置的配合间隙控制在H7/g6的公差带，既保证摆动过程的顺滑无卡滞，又不会因间隙过大导致摆动过程中出现窜动，影响磨削进给的精度。

　　在实际应用中，该摇臂结构可适配圆盘砂轮、磨头等多种磨削执行件的安装，通过调整摆动角度即可完成不同刃口角度的刀具修磨作业，相比固定式的轴座结构，能够大幅拓展小型磨刀机的加工适配范围，无需更换主机架即可完成多角度的磨削进给动作。结构的材质选型可根据使用场景调整，常规工况下采用普通碳素钢焊接后加工即可满足强度需求，对于有轻量化需求的场景，也可采用铝合金板材铣削加工，在保证结构强度的前提下降低整体自重，减少铰接位置的磨损速率。整套结构的加工工艺性良好，所有板类零件均可通过常规铣削、钻孔工序完成加工，铰接轮可采用圆钢车削成型，无需特殊加工设备，适合小型机加工车间自制生产，也可作为量产小型磨刀机的标准配套部件进行批量加工。
