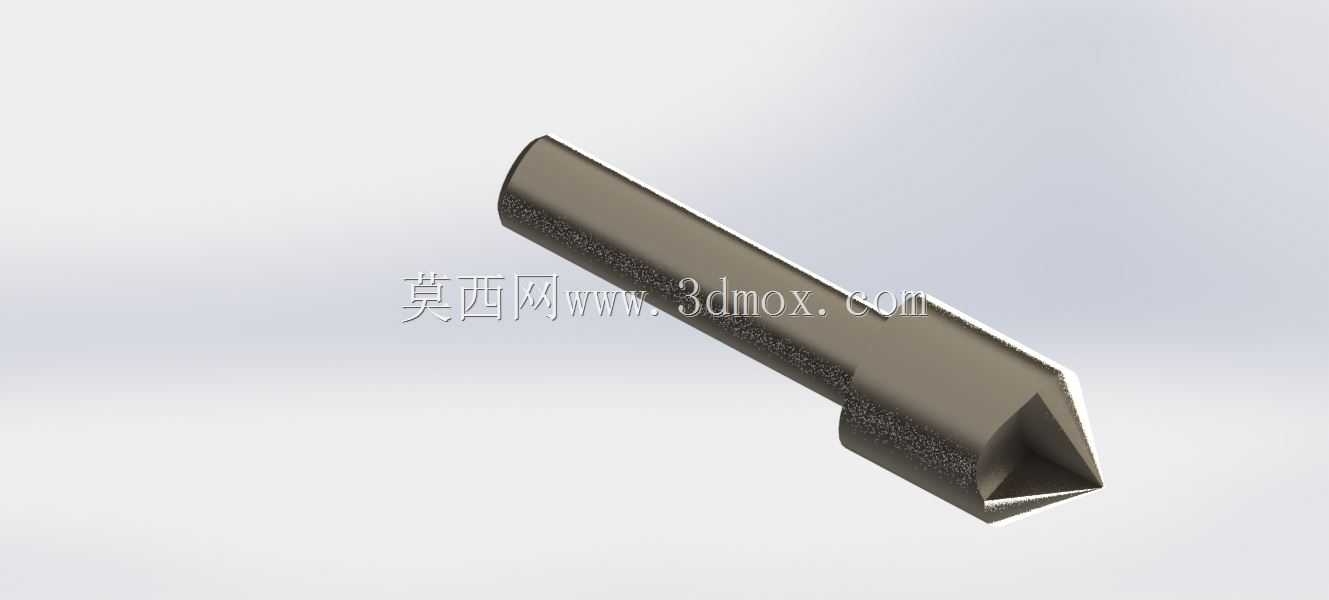

V90度切削刃专用铣刀结构设计

　　在常规金属切削加工场景里，90度刃口的铣削刀具一直是平面精加工、台阶面清根、直角侧壁加工的核心消耗件，这款带V型90度切削刃的铣刀，在结构设计上首先兼顾了普通立铣刀的侧铣能力与倒角刀的V型槽加工能力，能在一次装夹走刀过程中完成相邻垂直面的加工与棱边倒角工序，减少车间加工过程中的换刀频次，压缩单件工件的加工辅助时长。从实际加工适配场景来看，这类刀具常被用在普通结构钢、铝合金型材的箱体类零件加工环节，尤其是通讯设备安装支架、小型五金结构件的批量加工中，很多零件的直角安装位需要同时保证侧壁垂直度与棱边0.2-0.5mm的倒角去毛刺要求，传统加工需要先换立铣刀走侧壁轮廓，再换倒角刀走棱边，两次对刀带来的累计误差很容易造成倒角宽度不均、

　　侧壁接刀痕明显的问题，这款刀具的V型刃口与圆柱刀体做了同轴度一体化设计，刃口交接处做了平滑过渡处理，走刀时圆柱段负责保证侧壁的加工尺寸精度，端部V型90度刃口同步完成棱边的倒角切削，不需要二次换刀对刀，能有效避免接刀误差的产生。从设计思路层面拆解，这款铣刀的刀体采用整体圆柱式结构，没有做分体式的刀头刀杆连接设计，整体刚性更强，在悬伸长度3倍直径的加工工况下，能有效降低高速切削时的刀体振颤，减少加工表面的振纹产生。刀体的夹持段做了统一的圆柱公差设计，适配市面上绝大多数ER弹簧夹头、液压刀柄的装夹尺寸，不需要定制专用的夹持套，车间现有工装就能直接装夹使用，降低了刀具的适配成本。V型切削刃的角度公差控制在±0.5度范围内，

　　两个切削刃面对称度误差控制在0.02mm以内，保证切削过程中两个刃口的切削力均衡，避免单刃过载造成的崩刃问题，延长刀具的连续加工时长。在安装边界尺寸上，这款铣刀的刀体直径做了标准化的尺寸序列设计，夹持段长度满足常规刀柄的最小夹持深度要求，不会出现装夹长度不足导致的打刀风险，刀体总长度适配常见的立式加工中心、数控铣床的Z轴行程空间，不需要对机床行程做特殊调整就能直接编入加工程序使用。刃口部分做了负倒棱强化处理，在加工硬度较高的45号钢、调质钢材料时，能有效抵抗切削冲击，避免刃口微崩造成的工件表面划伤。排屑槽的螺旋角度做了优化调整，针对塑性材料加工时的带状切屑，能引导切屑沿着排屑槽顺利排出，避免切屑缠绕在刀体上刮伤已加工表面。

　　在实际使用过程中，这款刀具可以适配顺铣、逆铣两种加工方式，在粗加工阶段可以采用大切深慢进给的参数快速去除余量，精加工阶段可以提高转速降低进给量，获得更好的表面加工质量。针对薄壁零件的加工场景，这款刀具的切削力分布更均匀，因为V型刃口在切入工件时是逐渐接触材料，不会像直角立铣刀那样垂直切入产生较大的瞬时冲击，能减少薄壁零件的加工变形，保证薄壁件的尺寸稳定性。很多车间在做小型结构件的批量加工时，会把这类刀具安排在精加工工序最后一步，一次走刀完成侧壁、台阶面、棱边倒角的全部加工内容，相比传统多刀加工的工艺，能把单工序的加工时间压缩近三分之一，同时减少换刀带来的刀库等待时间，提升批量加工的整体效率。刀具的刀体材料适配常见的硬质合金、高速钢基材，表面可以根据加工材料的不同做涂层处理，加工钢材时可以用氮化钛涂层提升耐磨性能，加工铝合金时可以用类金刚石涂层减少材料粘刀的问题。在刀具的刃磨环节，因为整体结构是回转体对称设计，普通的工具磨床就能完成刃口的重磨，重磨后不需要做复杂的动平衡调整，就能重新投入使用，降低了刀具的后期使用成本。在安装调试时，只需要按照普通立铣刀的对刀方式，先对Z向零点，再确认径向刀补值就可以开始加工，不需要针对V型刃口做额外的对刀操作，车间操作人员不需要额外的培训就能快速上手使用，减少了新工艺的推广适配成本。
