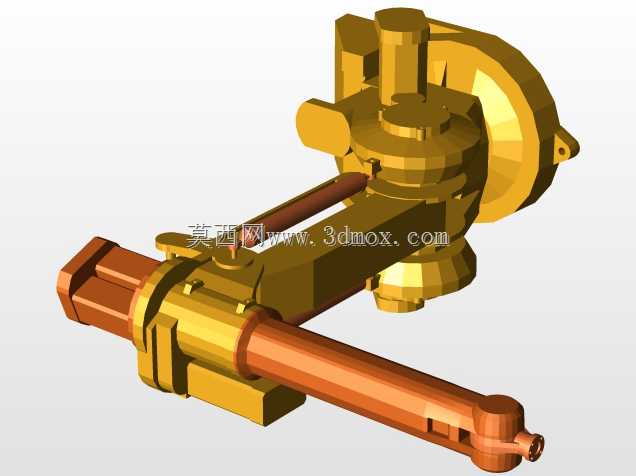

ABB IRB1400工业机械臂本体结构

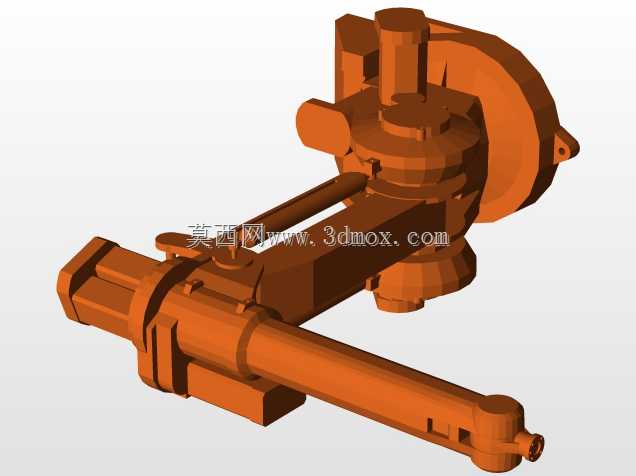

　　在汽车整车焊装、3C电子精密装配、物流分拣上下料这类对重复定位精度、动作节拍有硬性要求的产线场景里，多关节工业机械臂的本体结构合理性，直接决定了整线的投产稳定性与后期运维成本。本次呈现的这款机械臂本体结构，对应六轴串联构型的经典重载作业臂型，从结构布局上完全匹配工位侧装、倒装、正装的多场景安装需求，没有为了追求外观整体性牺牲安装接口的通用性。从实际作业覆盖范围来看，该臂型的水平作业半径能够覆盖半径1.4米内的环形作业区间，末端负载能力适配10kg以内的作业工具搭载，不管是搭载电阻焊钳完成车身钣金的点焊工序，还是搭配真空吸盘完成消费电子壳体的转运装配，或是加装打磨头完成铸件飞边的恒力打磨，都能通过关节的协同运动实现无死角的姿态调整。

　　设计层面上，整个臂体采用了偏置式的关节布局，大臂与小臂的连接关节做了走线内置的结构处理，所有动力线缆、信号线缆都从臂体内部的空腔穿过，避免了外部走线在高速往复运动中出现的线缆磨损、勾挂周边工装的问题，这一点在密集排布的自动化产线里尤为重要——不少早期外走线臂型在高密度工位运行时，经常因为线缆剐蹭周边护栏、工装夹具导致非计划停机，内置走线的结构直接从根源上规避了这类故障点。关节处的回转支撑结构做了阶梯式的密封槽设计，能够适配常规丁腈橡胶密封圈的安装，在焊接工位这类有飞溅焊渣、切削液雾气的工况下，可以有效阻挡杂质进入关节内部的减速机构与轴承部位，延长核心传动部件的维护周期。

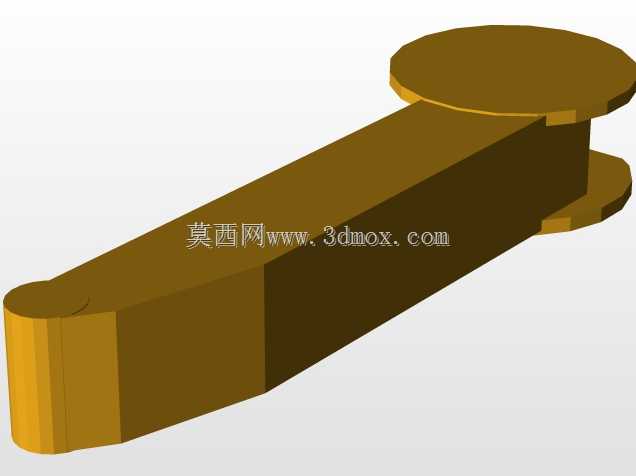

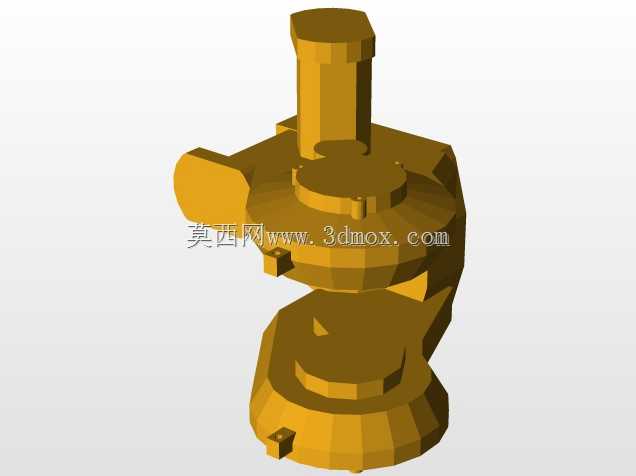

　　从安装边界来看，底座的安装孔位采用了行业通用的圆周均布布局，安装面的平面度公差控制在0.05mm以内，不管是直接固定在地面的预埋钢板上，还是安装在行走轴的滑台之上，或是倒挂安装在龙门架的横梁下方，都不需要额外做转接板的定制加工，能够直接匹配现有产线的安装接口。臂体的各段连杆采用了箱型截面的结构设计，在保证整体结构刚度的前提下，尽可能削减了非受力部位的材料厚度，有效降低了臂体自身的运动惯量，在高速启停的动作过程中，不会因为惯量过大导致关节电机过载，同时也能减少末端的抖动量，保证作业精度。

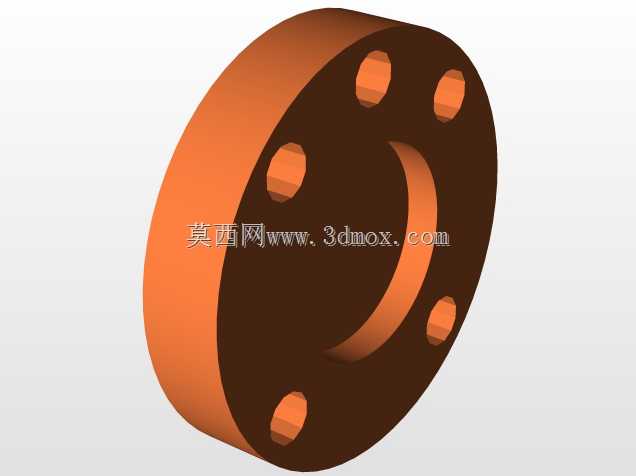

　　关节传动的布局上，腕部的三个关节采用了同轴心的汇交设计，末端法兰的安装接口遵循通用的工业机械臂接口标准，可以直接适配市面上绝大多数的标准末端执行器，不需要额外做转接法兰的设计加工，能够大幅缩短产线搭建时的工装适配周期。大臂的俯仰关节做了硬限位与软限位的双重冗余设计，硬限位采用高强度合金钢的限位块，能够在软限位失效的情况下直接阻挡臂体超程运动，避免臂体碰撞到周边的设备或者安全护栏，这一点在多台机械臂协同作业的工位里是必不可少的安全设计。

　　从结构建模的细节来看，所有的配合面都预留了合理的公差带，轴承安装位、密封件安装槽、电机安装止口的尺寸都完全按照实际加工的工艺要求做了还原，没有出现建模时常见的零公差配合、干涉遗漏的问题，不管是用来做产线的布局仿真、干涉检查，还是用来做机械原理的教学演示，或是作为二次开发的基础本体模型，都能够直接使用，不需要再做大量的结构修正。臂体的外观分色也对应了实际产品的涂装区分，不同功能段的结构边界清晰，能够很直观地分辨出各个关节的运动范围与连接关系，对于刚接触工业机器人结构设计的从业者来说，也能通过这个模型清晰理解六轴串联机械臂的构型逻辑与关节传动的布局思路。

　　在实际的产线规划阶段，这类精准的本体模型可以直接导入产线仿真软件，模拟机械臂在各个工位的动作路径，提前排查臂体与周边工装、输送线、安全围栏的干涉问题，避免现场安装时才发现布局不合理导致的返工。同时模型里还原的各个关节的运动极限位置，也能帮助工艺人员提前测算工位的可达性，判断某个工序的作业点是否在机械臂的最优作业区间内，从而调整工位的布局位置，让机械臂在运行时尽可能处于受力最优的姿态，减少关节的负载波动，延长设备的使用寿命。
