六轴垂直多关节工业机械臂结构设计

项目分类:工业机器人 发布时间:2022-06-28 ID:661513
  • 六轴垂直多关节工业机械臂结构设计

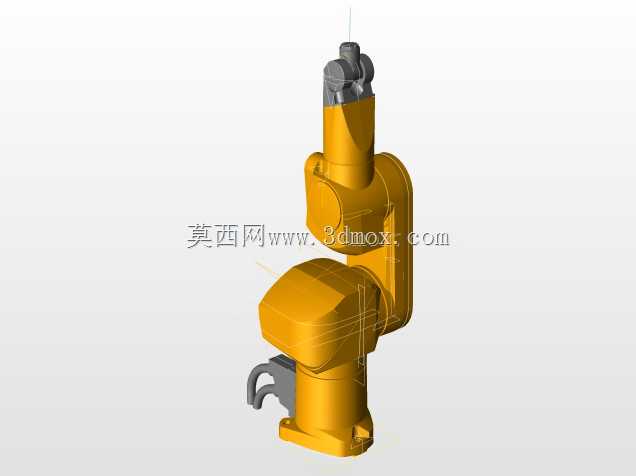

  这款六轴垂直多关节机械臂的结构设计,核心面向3C电子装配、小型零部件上下料、实验室精密操作这类负载要求不高但对重复定位精度有明确要求的作业场景,整体构型参考成熟的垂直多关节布局,在关节传动的空间避让、线缆内置走线的预留空间上做了针对性的结构优化,避免运行过程中关节转动拉扯外部线缆,也能减少作业环境中粉尘、切削液对线缆的侵蚀。从安装边界来看,该机械臂底座采用方形法兰安装结构,安装孔位围绕底座中心均匀分布,适配常见的设备台面、移动AGV搭载平台的安装尺寸,底座安装面的平面度设计要求控制在0.05mm以内,保证机械臂安装后的基础刚性,减少运行过程中的底座振动对末端定位精度的影响。整体臂展覆盖范围适配半径600mm以内的作业区间,

  末端额定负载控制在6kg级别,能够满足小型工件的搬运、点胶、螺丝锁付、视觉检测工位的执行需求。设计过程中针对各关节的转动角度做了硬限位结构预留,一关节底座回转角度可覆盖±170°范围,二关节大臂俯仰角度覆盖-90°到+120°区间,三关节小臂俯仰角度覆盖-100°到+80°区间,四五六关节的末端腕部转动结构,分别实现末端回转、俯仰、旋转的自由度,三个腕部关节的转动范围均能满足常规作业姿态的调整需求,同时在各关节的传动衔接处预留了密封件安装槽位,可适配不同防护等级的使用场景。从结构设计思路来看,大臂与小臂的壳体采用轻量化的结构设计,在保证结构刚性的前提下通过筋位布局优化减少壳体壁厚,降低运动部件的整体重量,

  从而减小关节伺服电机的负载惯量,提升机械臂的动态响应速度,各关节的传动衔接处均预留了谐波减速器的安装定位止口,保证传动部件的同轴度要求,减少传动过程中的回差,提升重复定位精度。线缆走线采用内部中空走线的设计方案,从底座进线口开始,通过各关节的中空走线通道将动力线、编码器线引导至末端执行器安装位,避免外部走线在关节转动过程中出现缠绕、磨损的问题,同时也让机械臂的整体外观更加整洁,减少作业过程中线缆与周边设备、工件发生干涉的概率。末端执行器安装法兰采用标准的接口尺寸,可适配市面上常见的气动夹爪、电动夹爪、点胶阀、螺丝锁付头等末端执行机构,法兰端面预留了定位销孔与螺纹安装孔,保证末端执行器安装后的位置精度,

  不需要每次更换执行器后重新做复杂的零点标定。在实际应用场景中,这类小型六轴机械臂常被布置在自动化生产线的单工位单元中,配合输送线完成工件的取放作业,或是集成在检测设备中完成工件的姿态调整,也可用于教学实训场景中作为工业机器人操作编程的实训载体,其结构尺寸紧凑,不需要占用过大的安装空间,对车间场地的适配性较强。设计过程中针对各关节的运动干涉做了全姿态的仿真验证,在极限转动角度下大臂、小臂、腕部结构之间不会发生碰撞,同时预留了足够的安全间隙,避免加工装配误差导致的运动卡滞问题,各关节的壳体结合面均做了止口定位设计,降低装配过程中的对位难度,提升装配效率,也能保证整体结构的装配精度。底座部分预留了电气元件的安装空间,可将关节驱动的部分控制模块集成在底座腔体内部,减少外部电控柜的空间占用,也缩短了动力线缆的走线长度,降低信号传输过程中的干扰风险。
