8x4规格铝型材龙门式设备承载机架

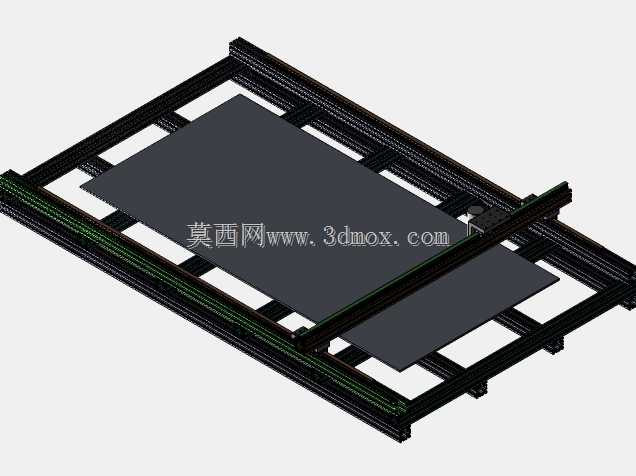

　　这款8x4规格的龙门式机架，主要面向大尺寸幅面加工类设备的承载需求设计，常见于平板类工件加工、大幅面检测、板材类物料移送类设备的主体承载结构搭建，可适配激光加工、喷墨打印、平板检测、大幅面裁切等多类需要跨幅移动作业端的设备场景。从结构设计逻辑来看，整体采用工业铝型材作为主体框架材质，相较于传统焊接钢结构机架，铝型材框架的优势在于装配精度可控，无需焊接时效处理即可快速完成组装，后期调整幅面尺寸、加装附属组件的灵活度更高，同时型材表面的阳极氧化层可在常规车间环境下保持较好的防锈抗腐蚀能力，减少后期维护成本。整体框架的外边界尺寸为8英尺长度方向、4英尺宽度方向，刚好适配常规4x8英尺标准尺寸的板材工件放置，

　　台面板区域预留了完整的平面承载空间，台面板下方设置多根横向型材支撑梁，支撑梁的排布间距经过载荷校核，可避免大尺寸台面板在放置较重工件时出现中部下挠变形的问题，支撑梁与主框架的连接采用标准型材角件搭配T型螺栓固定，连接节点的抗剪切能力可满足常规加工设备的动静态载荷要求。龙门架部分采用双导轨平行布置的结构，两根纵向主梁分别固定在框架宽度方向的两侧边梁上，横梁可沿着纵向导轨实现全行程平稳移动，横梁上预留了作业端安装的滑块安装位，可适配不同规格的直线滑台、加工头、检测探头等功能组件的安装，龙门移动的行程覆盖整个台面板的幅面范围，不存在作业盲区。在安装边界设计上，框架底部预留了脚轮或者调平地脚的安装接口，用户可根据实际使用场景选择配置：

　　如果设备需要经常移位，可安装万向带刹车脚轮；如果设备需要固定位置保证加工精度，可安装橡胶减震调平地脚，调整水平后即可保证整体框架的平面度满足作业要求。框架的侧边型材槽内可灵活布置拖链、线缆、气路管路，所有走线走管均可隐藏在型材槽内，配合槽盖可实现外观整洁，同时避免线缆在设备运行过程中被移动部件剐蹭损坏。从实际使用的角度出发，这类铝型材机架的设计不需要复杂的机加工工序，所有型材均采用标准定尺切割，连接配件均为通用标准件，在设备迭代或者需要调整幅面时，仅需更换对应长度的型材即可完成改造，无需重新制作整体焊接框架，可大幅缩短设备的开发与组装周期。框架的主型材选型经过载荷匹配，纵向边梁采用大截面规格的铝型材，

　　可承受龙门组件高速移动时带来的冲击载荷，避免框架出现共振影响加工精度，横向支撑梁采用稍小截面的型材，在保证支撑刚度的前提下控制整体机架的自重，降低设备整体的重量，方便运输与现场安装。台面板的安装采用沉头螺栓从下方锁紧的方式，台面板表面无突出的螺栓头，可保证工件放置时的平面度不受干涉，台面板可根据实际使用需求选择密度板、铝板、电木板或者不锈钢板等不同材质，适配不同的加工工况，比如有焊接需求的场景可选择不锈钢面板，有绝缘需求的场景可选择电木面板。龙门横梁的截面选型同样考虑了移动部件的载荷，横梁上的导轨安装面经过装配精度校准，两根导轨的平行度可控制在合理公差范围内，保证移动座在横梁上移动时无卡顿、无偏载，延长导轨滑块的使用寿命。整体机架的结构没有多余的冗余设计，所有型材的排布均围绕承载、移动、安装三个核心功能展开，既保证了整体结构的刚度与稳定性，又不会因为过度设计造成材料成本的浪费，非常适合非标设备开发人员作为基础机架进行二次开发，直接在该机架基础上加装驱动组件、作业端、控制系统即可快速完成整台设备的搭建，大幅减少非标设计的重复工作量。
