层叠式伺服电机安装固定支座结构

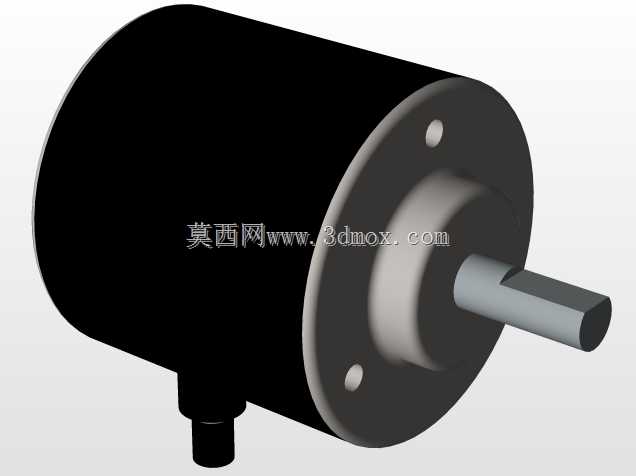

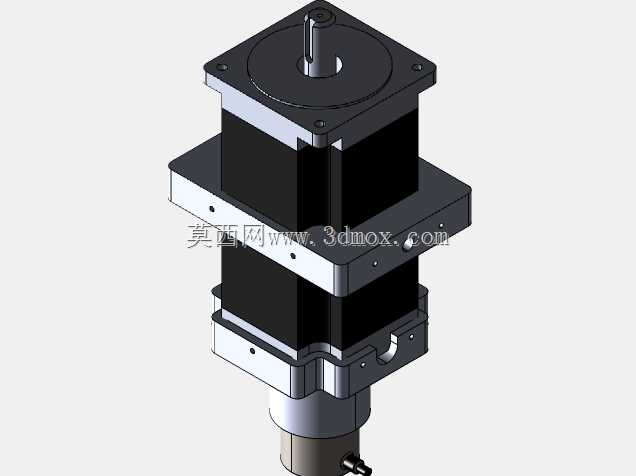

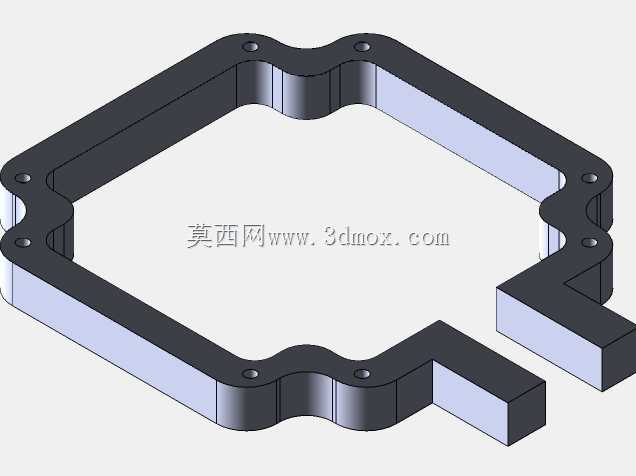

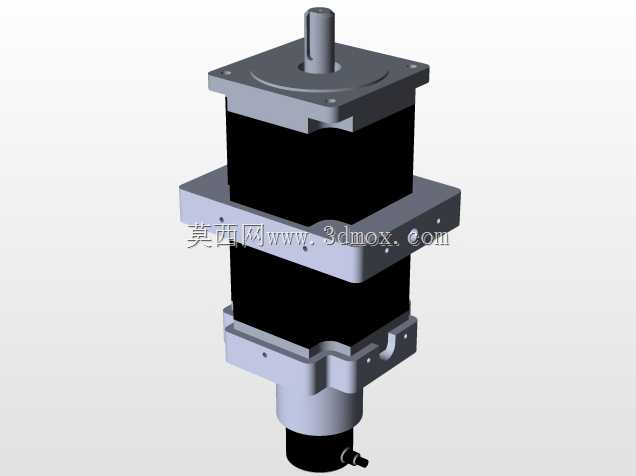

　　在自动化传动模组、小型精密输送线、非标检测工位的动力端布局里，电机支座是衔接动力输出端与负载执行端的核心过渡零件，很多现场调试出现的电机轴跳动、传动带偏磨、联轴器异响问题，追根溯源往往是支座的刚性、安装同轴度、固定边界没做对，而非电机本身的精度问题。这款层叠结构的电机固定支座，针对双段式叠装电机的安装场景设计，区别于常规单法兰平板支座的结构形式，采用分层限位的设计思路，每一层安装法兰都对应电机壳体的定位台阶，避免叠装电机出现径向偏移。从结构细节来看，支座的每层法兰面都加工有对应电机安装孔位的沉头槽，螺栓锁紧后头部不会突出法兰平面，不会和相邻层的电机壳体产生干涉，法兰边缘的定位止口和电机端盖的止口尺寸做了公差匹配，

　　采用H7/h6的小间隙配合，安装时不需要反复调整同轴度，电机落位后就能保证输出轴和支座中心的同轴度控制在0.02mm以内，能有效降低高速运转时的偏心振动。在安装边界的设计上，支座最下层的固定法兰预留了和设备安装基板连接的长圆孔，允许安装时做±2mm的位置微调，方便现场对接同步轮、丝杠等传动部件的中心距，不需要额外加工调整垫片；法兰的厚度做了针对性加强，对比常规薄平板支座，刚性提升40%以上，即使电机满负载输出扭矩时，支座的形变量也能控制在0.01mm以内，不会因为支座变形导致传动部件错位。实际应用场景里，这类叠装电机搭配专用支座的结构，常出现在需要双输出轴或者叠装刹车模块、编码器模块的动力工位，比如小型贴装设备的Z轴升降动力端、

　　精密点胶机的旋转工位、3D打印设备的挤出端动力组，这类场景对动力端的轴向窜动和径向跳动要求极高，普通的单平板支座无法同时固定多层电机壳体，容易出现上层电机晃动的问题，而分层式的支座可以把每一段电机壳体都牢牢限位，整个动力组形成一个刚性整体，运转时的振动会通过每层法兰均匀传导到设备基板上，不会出现局部应力集中的情况。设计这类支座的时候，首先要明确叠装电机每一段的壳体外径、安装孔的孔距、止口深度，不能直接照搬通用电机的安装尺寸，很多新手设计时只核对最底部电机的安装尺寸，忽略上层电机的固定点位，做出来的支座只能固定最下端，上层电机处于悬臂状态，高速运转时很容易出现共振。其次要注意支座的内孔避让尺寸，

　　电机的输出轴或者尾部的编码器接线端要预留足够的过孔空间，不能出现孔壁蹭到电机轴或者夹伤线缆的情况，这款支座的中心过孔比电机壳体最大外径大3mm，既保证了足够的避让空间，又不会因为孔过大损失法兰的结构强度。另外在安装孔的布局上，每层法兰的固定孔都做了错位处理，避免上下层的螺栓安装空间出现干涉，装配时可以从上下两个方向分别锁紧螺栓，不需要特殊的加长工具，现场装配效率更高。从受力角度分析，电机运转时的扭矩会通过安装螺栓传递到支座法兰上，分层式的结构相当于给电机增加了多个支撑点，螺栓的受力会被分散到每一层法兰上，对比单法兰固定的形式，单个螺栓承受的剪切力能降低60%左右，长期满负载运行也不会出现螺栓松动、法兰变形的问题。在和其他传动部件对接的时候，支座下端的定位基准面做了精磨处理，和设备安装板贴合后平面度能达到0.01mm，不需要额外刮研就能保证电机轴和负载轴的平行度或者同轴度要求，减少了现场装配的调试工作量。很多非标设备设计时，工程师往往把注意力放在电机选型、传动部件计算上，忽略支座这类连接件的细节设计，最后设备调试时出现各种振动、异响问题，反复排查浪费大量时间，一款匹配电机结构的专用支座，能从安装根源上规避很多传动端的故障点，提升整个动力模组的运行稳定性。
