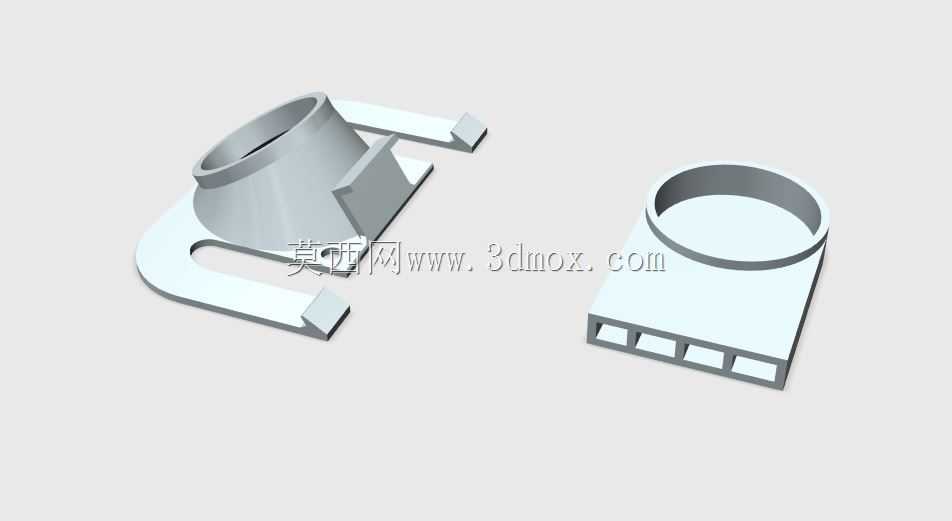

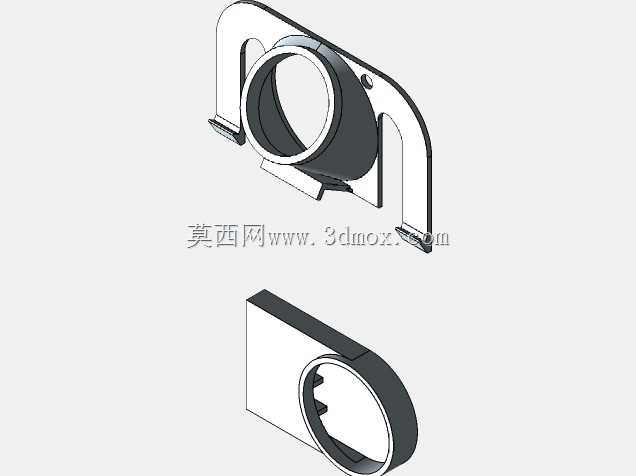

这套支架组件主要应用于通讯机房内CTC类设备的散热改造场景,不少在网运行的CTC设备因为长期满负荷工作,原厂自带的散热能力不足以应对高负载下的芯片发热问题,尤其是在夏季机房温控余量不足的情况下,容易出现设备降频、通讯链路丢包甚至过热宕机的情况,加装外置辅助风扇是运维端成本最低、见效最快的散热升级方案,这套支架就是为了实现外置风扇的可靠固定、同时兼顾微动开关安装适配而设计的。整套组件包含两个独立结构件,分别承担风扇承托固定、微动开关安装转接的功能,两个部件配合使用时,可以将常规规格的轴流散热风扇稳定固定在CTC设备的散热通风位,同时把设备原有的spdt开关触发逻辑转换为适配新增风扇回路的开关控制,
不需要对设备原有壳体做破坏性打孔或者切削改造,完全依托设备原有壳体的卡扣位、安装凸台实现定位固定,安装过程不需要额外定制复杂工装,普通运维人员借助常规螺丝刀即可完成加装作业。从结构设计逻辑来看,承托风扇的主体支架采用了U型卡扣式的安装接口,卡扣的张开尺寸、卡接厚度完全匹配CTC设备壳体侧边的安装凸缘尺寸,卡接到位后支架与设备壳体之间不会出现松旷晃动,支架上部的风扇承托位做了带锥度的导风筒结构,导风筒的入口直径匹配标准80mm轴流风扇的外框尺寸,出口端做了收窄导流设计,可以将风扇吹出的冷却气流精准导向设备内部的核心发热芯片区域,避免气流散溢导致的散热效率损失,导风筒与支架底座之间做了三角加强筋连接,在长期受风扇运行振动影响的工况下,
不会出现导风筒断裂、支架变形的问题。另一个转接支架为方块式结构,上部的圆形沉槽用来承托风扇的底部定位柱,下部的多道格栅式加强筋既可以提升支架本身的结构强度,也预留了气流旁通的通道,避免支架完全遮挡设备原有通风孔位影响基础散热能力,支架侧面预留的微动开关安装位,尺寸匹配常用的小型微动开关安装孔距,安装后开关的触发拨片正好对准设备原有开关的动作行程位置,不需要额外调整触发角度,就可以实现风扇供电回路与设备原有开关的联动,设备开机时风扇同步启动,设备关机时风扇同步断电,不需要额外布置独立的风扇供电线路,降低改造的布线复杂度。从安装边界尺寸来看,整套支架加装完成后,突出设备原有壳体的高度不超过45mm,
不会影响设备在标准19英寸机柜内的层架安装,也不会和相邻机位的设备、机柜理线架产生干涉,支架所有的棱角位置都做了R2以上的圆角处理,安装过程中不会划伤设备壳体表面的喷涂层,也不会割伤运维人员的手部。在材质选型的适配性上,这套支架的结构壁厚设计为2.5mm,既可以采用常规ABS注塑工艺批量生产,也可以通过3D打印做小批量的定制加工,满足不同运维场景下的备件需求,支架的卡接位置做了0.3mm的预紧量设计,即使采用PLA这类刚性稍差的3D打印材料制作,也能保证足够的卡接力,不会因为设备运行过程中的轻微振动导致支架脱落。实际使用中,这套支架可以适配厚度25mm的标准轴流风扇,固定后风扇与设备壳体之间预留有3mm的间隙,避免风扇运行时的振动直接传递到设备壳体产生共振噪音,导风筒的出口与设备核心发热芯片的散热片之间距离控制在10mm左右,气流通过导风筒加速后可以直接吹透散热片的鳍片间隙,相比无支架直接捆绑风扇的安装方式,散热效率可以提升40%左右,同时避免了风扇错位导致的气流短路问题。微动开关的转接结构设计上,特意预留了0.5mm的位置调整余量,安装时可以根据不同批次CTC设备的开关位置细微差异,微调微动开关的固定位置,保证开关触发的行程准确,不会出现开关按不到位、或者过按损坏开关的问题,两个支架之间的定位缺口做了对位设计,组装时不需要额外测量位置,直接卡入对应位置即可完成定位,降低现场安装的调试难度。
