微型隔膜式差压开关精密结构设计

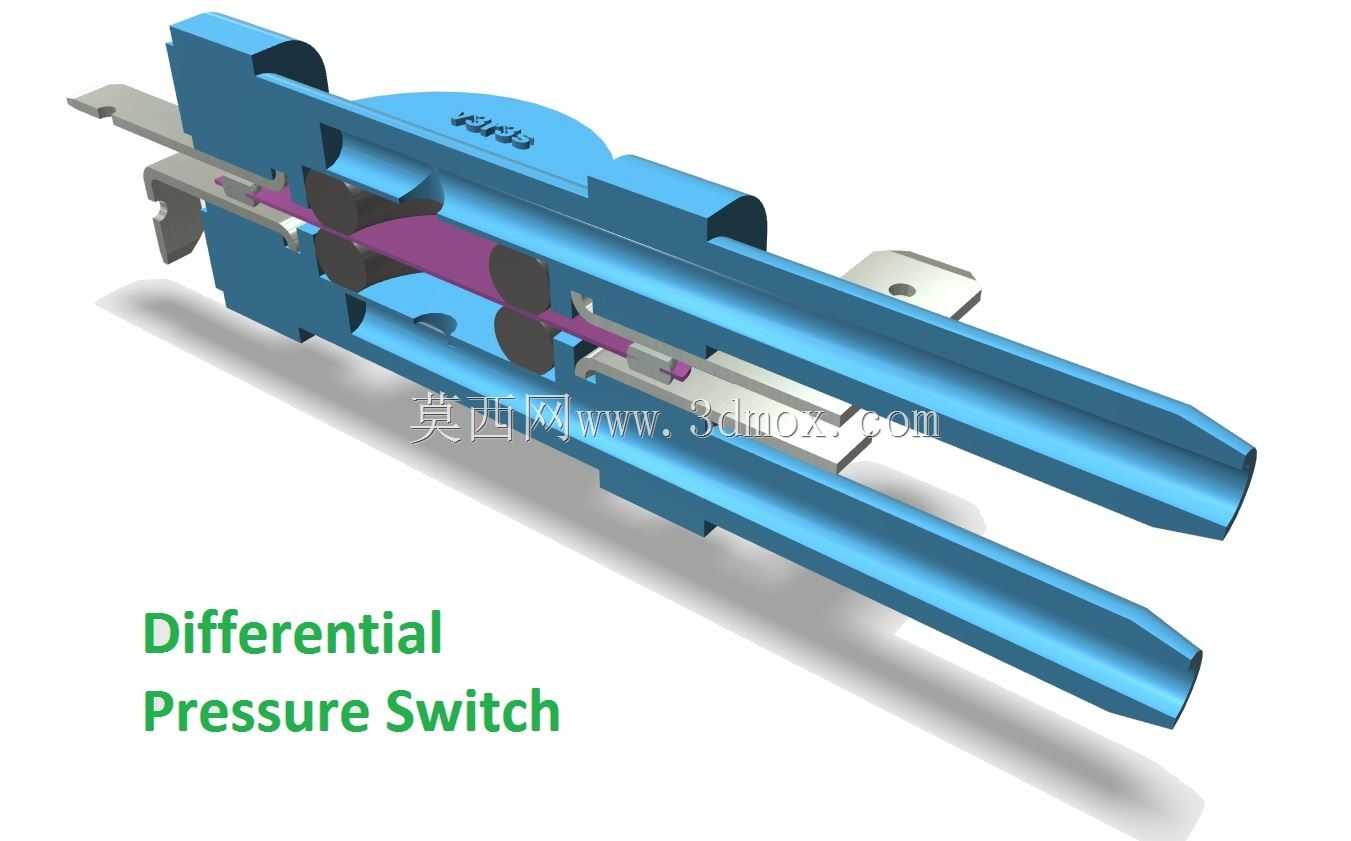

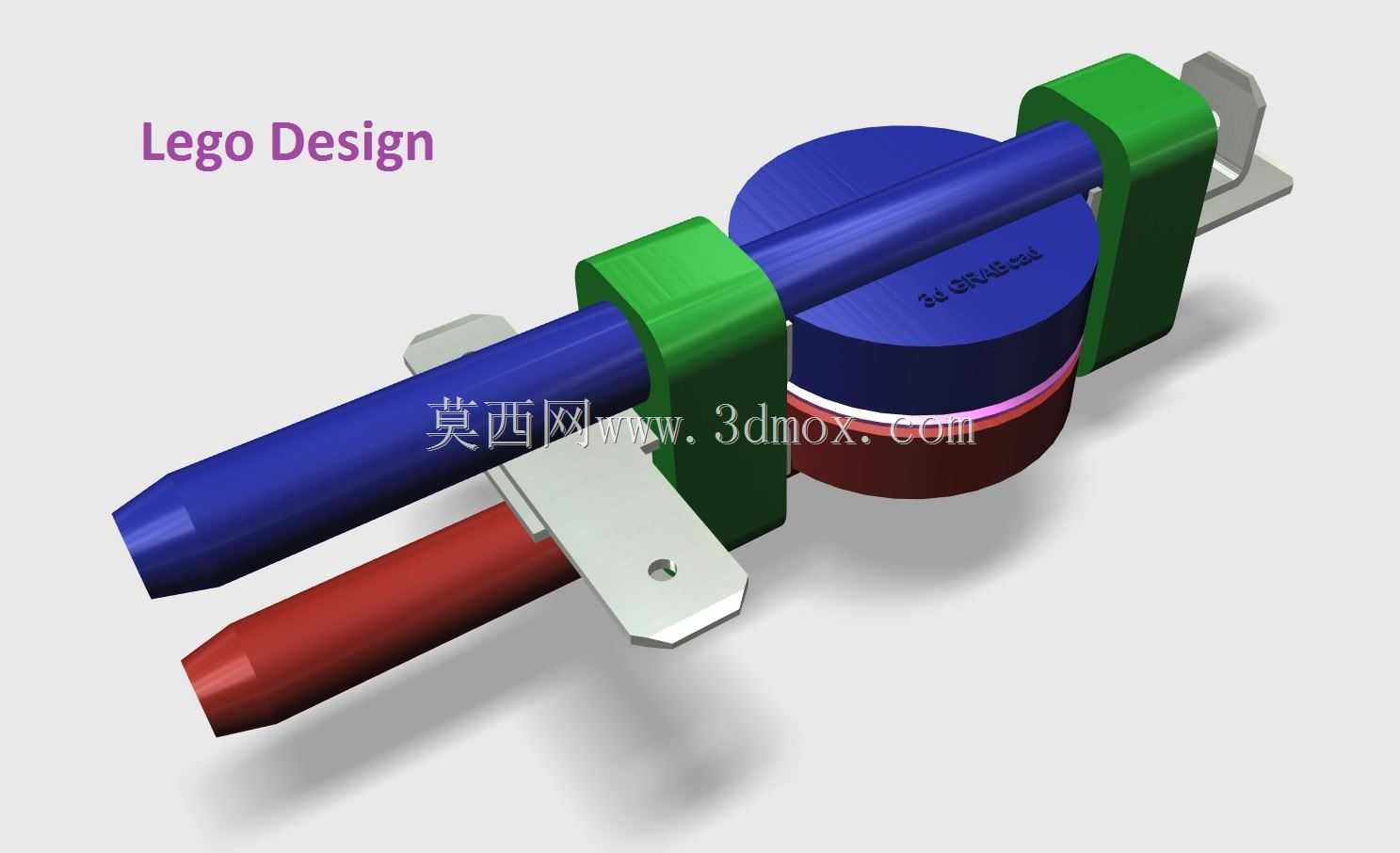

　　这款差压开关的整体结构采用对称式布局设计，核心感应部件为高弹性隔膜组件，上下壳体通过对称分布的卡扣结构实现压合固定，无需额外紧固件即可保证腔体密封性能，适配小空间内的气路压差检测场景。从实际应用场景来看，这类微型差压开关常被集成在小型气动控制回路、真空吸附装置、医疗呼吸类设备的气路监测模块中，负责感知两个气路端口之间的压力差值，当压差达到设定阈值时，内部的触点组件会触发通断信号，为控制系统提供压差超限的反馈，避免因气路堵塞、真空度不足、压力失衡导致的设备运行故障。

　　从功能特性上看，该结构采用隔膜作为压力感应元件，相比活塞式结构具备更高的灵敏度，能够响应极小的压差变化，同时隔膜本身的密封特性可以隔绝两侧气路的介质串流，适配洁净气路、低压差的检测需求。上下对称的气嘴接口采用等径设计，可直接适配标准规格的气动软管，安装时无需区分高低压端的安装方向，降低现场装配的出错概率。内部的触点组件采用悬臂式弹片结构，弹片与隔膜中心的传动件直接接触，当隔膜受压差作用产生形变位移时，会直接推动弹片实现触点的通断，传动路径短，动作响应延迟低，同时弹片本身具备预紧力设计，可避免压差波动时的触点抖动问题，保证信号输出的稳定性。

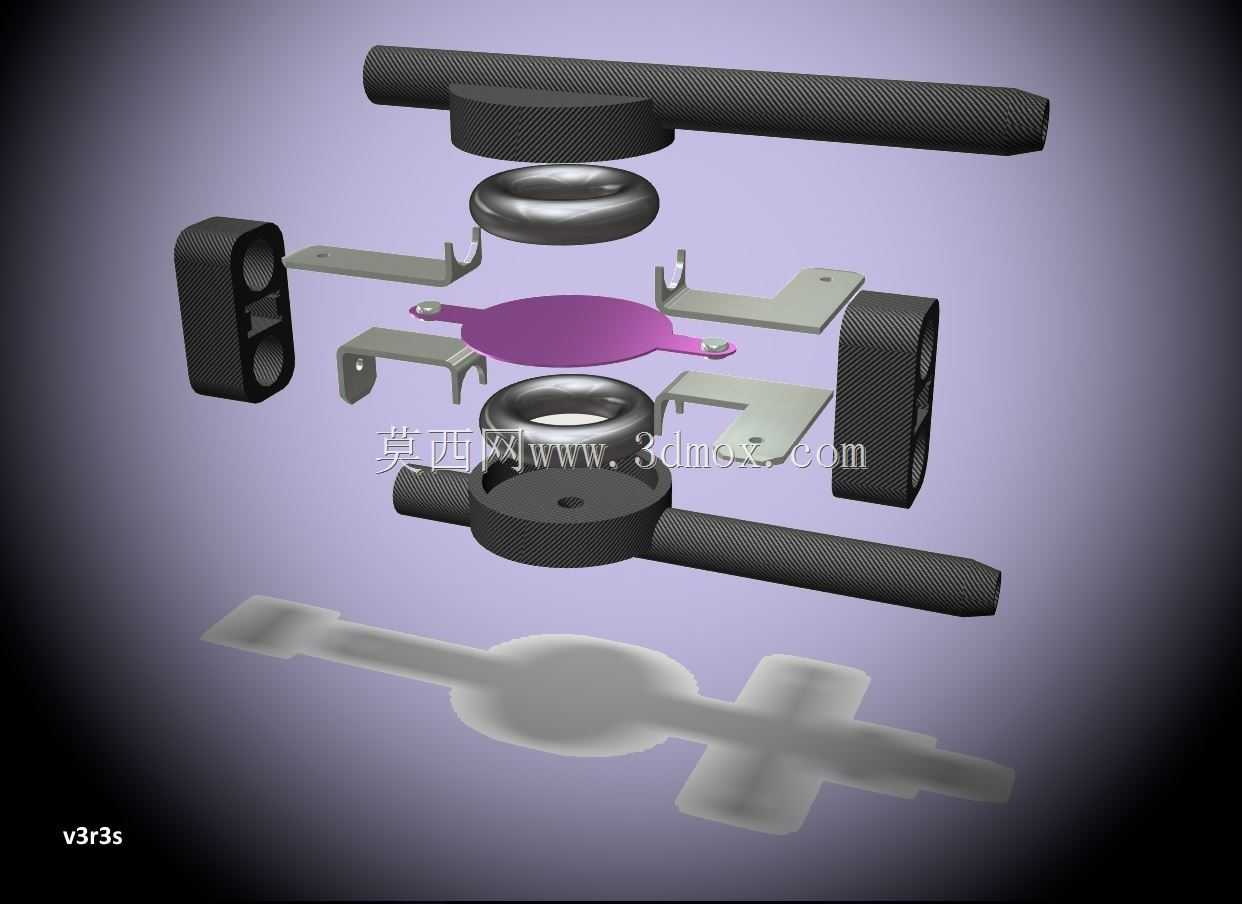

　　设计思路上，整体结构优先考虑小尺寸集成需求，所有零部件均采用扁平化布局，将感应腔体、触点组件、接线端整合在同一轴向空间内，最大限度压缩整体体积。外壳的握持部位做了滚花纹理处理，既可以在手动装配时增加摩擦力，方便拧紧固定，也可以在设备运行时增加外壳的结构强度，避免受外力挤压产生形变影响内部腔体的密封性能。隔膜周边采用压合式密封结构，上下壳体合模时直接将隔膜边缘压紧在壳体的密封槽内，无需额外涂覆密封胶，既降低装配工序复杂度，也避免密封胶挥发物污染气路，适配对洁净度有要求的应用场景。

　　外形尺寸方面，整体长宽高为13.5mm×54mm×21.5mm，安装时需要预留的边界空间需在长宽方向各增加2mm的软管装配余量，高度方向预留3mm的接线操作空间，可直接嵌入到小型设备的内部气路板上，也可通过支架固定在设备内壁。气嘴的中心距与整体长度匹配，安装时两个气嘴的连线可与气路走向保持一致，减少软管的弯折角度，降低气路阻力。内部的金属弹片与接线端采用一体化冲压成型，减少焊接点数量，降低接触电阻，提升长期使用的可靠性。隔膜材质选用耐疲劳的弹性材料，可承受长期反复的压差形变，保证开关的动作寿命满足工业级使用要求。在结构细节上，隔膜与上下壳体之间的腔体做了圆弧过渡处理，避免气路内的杂质堆积在腔体死角，同时减少气流通过时的紊流噪音，适配对运行噪音有要求的设备场景。
