微型压力开关v3r3s精密结构设计方案

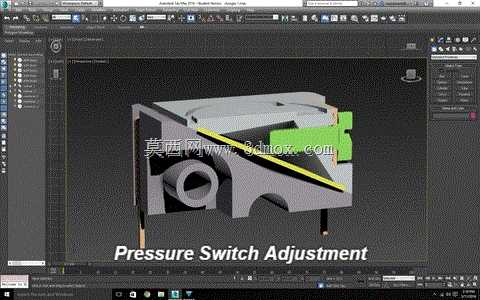

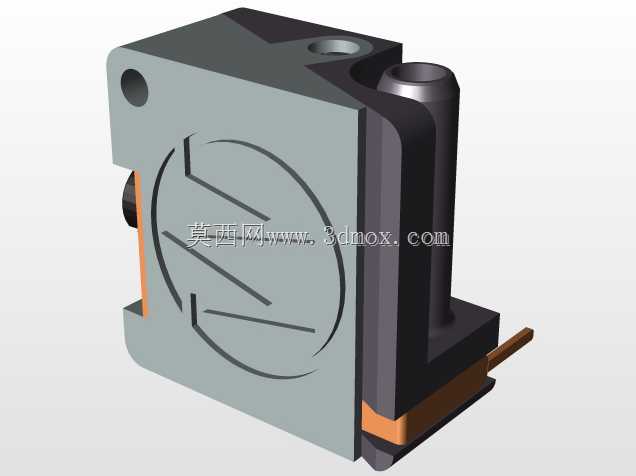

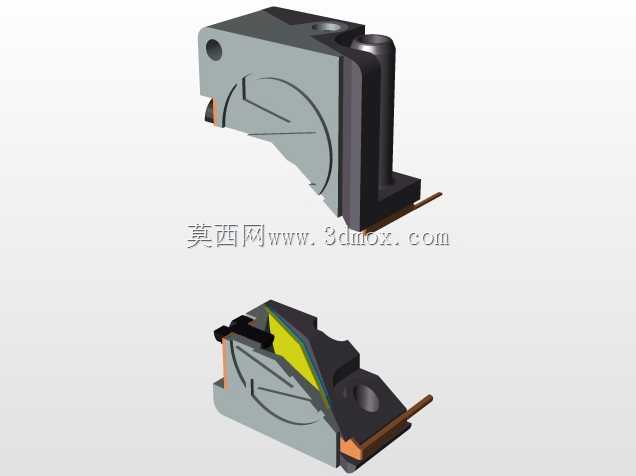

　　在小型气动回路、便携医疗设备、微型液压控制单元这类对安装空间有严苛限制的场景里，压力检测元件的尺寸冗余往往会直接挤占核心功能模块的布局空间，这款微型压力开关的结构设计，正是瞄准这类紧凑安装场景的需求展开。整个组件的外形尺寸控制在14×14×7毫米的边界内，从结构拆分来看，上下两部分的金属基座承担了核心的承压与安装定位功能，基座上预留的两个定位孔可直接通过微型螺丝固定在设备基板上，不需要额外设计转接支架，能最大程度压缩安装占用的垂直与平面空间。基座内部加工出的锥形承压腔，是压力感应的核心区域，腔体内壁的光洁度需要达到一定精度，避免压力介质残留导致的检测阈值漂移，腔体边缘的密封槽可配合配套的圆形金属膜片实现静密封，

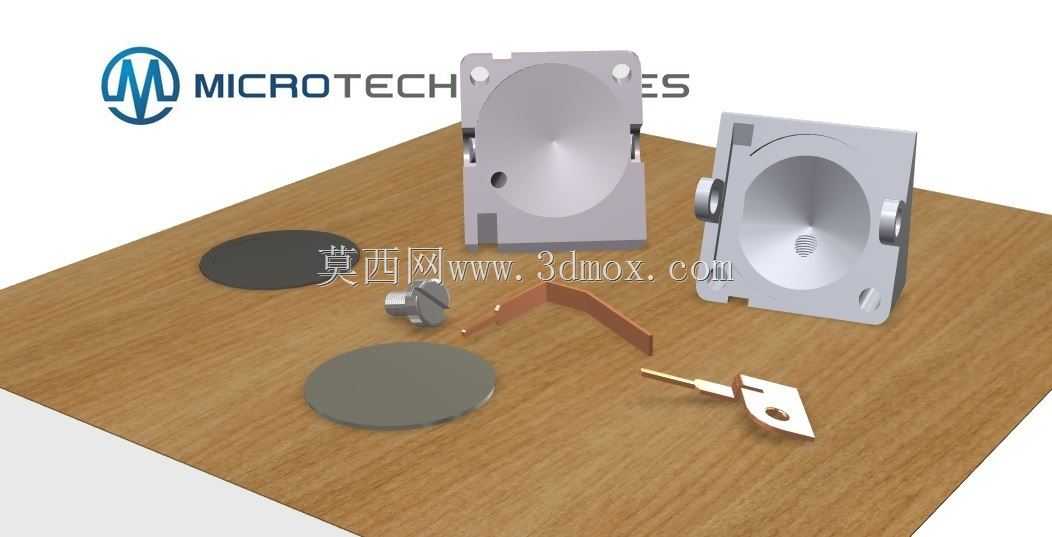

　　膜片的厚度经过反复校核，既要保证在额定压力区间内的形变位移足够触发开关动作，又要避免长期承压后出现塑性形变影响使用寿命。中间的弹片组件是压力信号转换为电信号的核心传动部件，弹片采用弯折成型的弹性金属片，一端固定在基座的定位柱上，另一端搭配接触触点，当膜片受到介质压力产生形变时，会推动顶针触碰到弹片的受力端，带动触点完成通断动作；弹片的弯折角度、弹力系数都经过匹配计算，确保动作压力值的一致性，同时避免在振动工况下出现触点误跳的问题。配套的接触端子采用插针式设计，可直接焊接在设备的PCB板上，不需要额外的接线端子，进一步缩减了整体安装后的占用空间，端子与基座之间的配合采用过盈压装，保证连接强度的同时也能避免介质从配合缝隙渗漏。

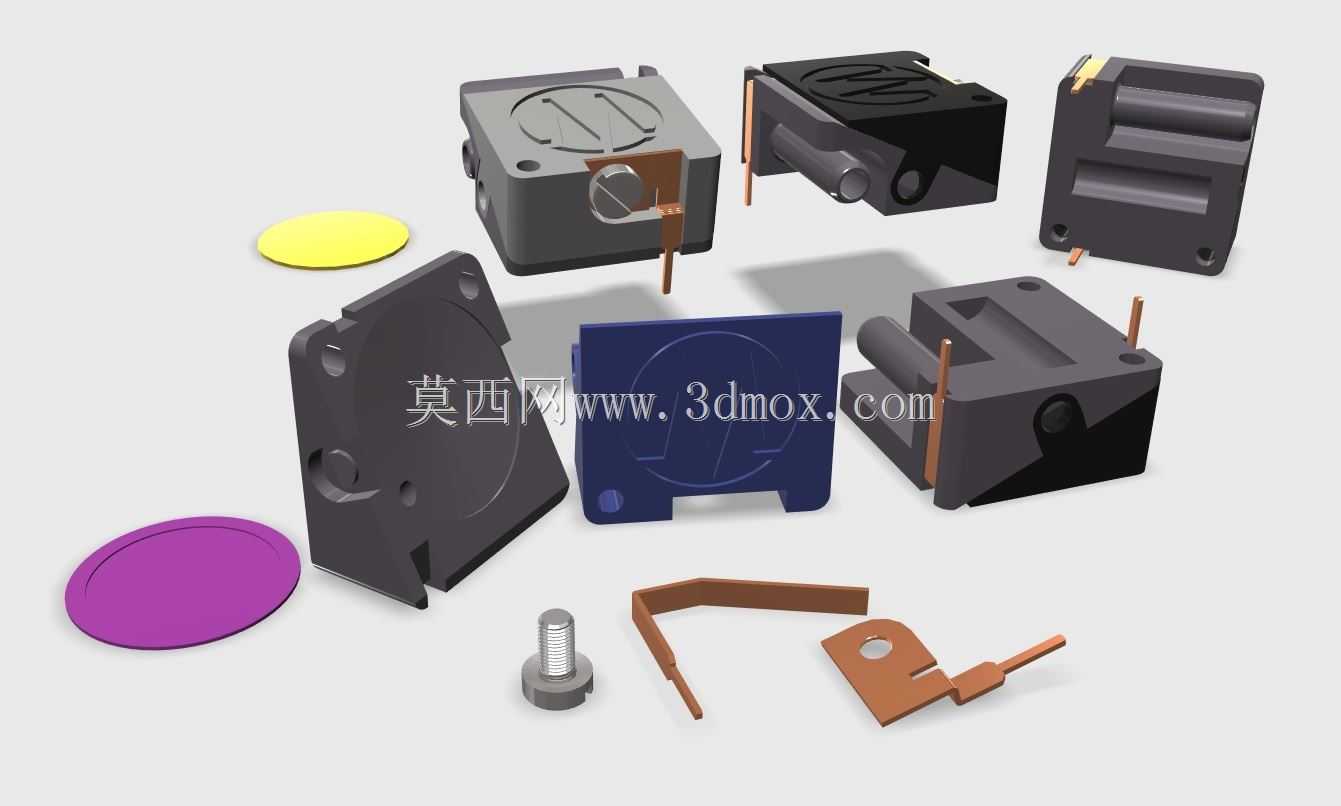

　　从实际应用的角度出发，这类微型压力开关可适配气压、低压液压等多种介质的检测场景，比如在便携制氧设备的气路中，可用于检测气路压力是否达到额定输出值，触发气路切换动作；在小型手持气动工具的回路中，可作为压力过载保护元件，当回路压力超过阈值时直接切断动力输出；在微型液压夹持机构中，可用于检测夹持压力是否到位，给控制系统输出到位信号。设计过程中特意将所有零部件的装配方向统一为垂直叠装，没有侧向的装配结构，既方便自动化产线的批量组装，也能降低人工装配的对位难度，每个零部件的边角都做了微小的倒角处理，避免装配过程中割伤密封膜片或者弹片镀层。基座上的定位凸台与凹槽做了对应匹配，上下基座合装时可直接通过凸台定位，不需要额外的治具对位，

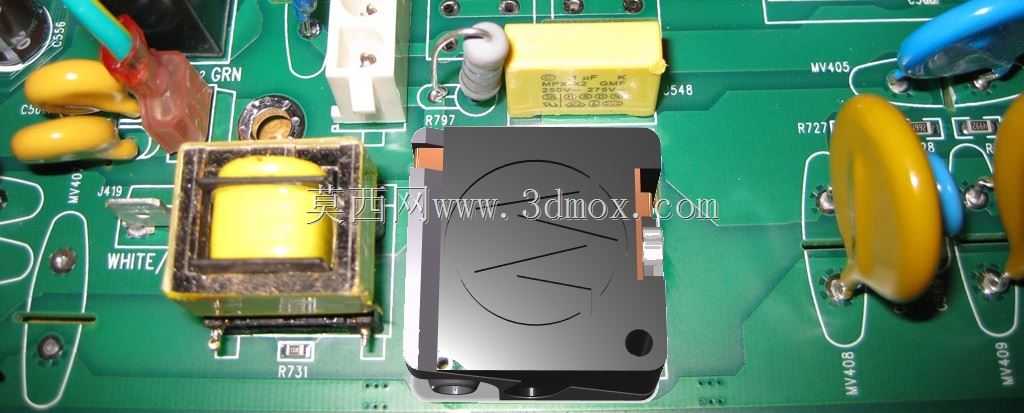

　　合装后的接缝均匀，能保证密封胶圈的压缩量一致，避免出现局部密封失效的问题。考虑到不同应用场景的安装需求，基座的侧面没有设计突出的结构，整个外轮廓为规整的近似方形，不管是嵌入式安装在设备壳体内，还是直接贴装在PCB板上，都不会和周边的其他元器件产生干涉，7毫米的整体厚度，甚至可以直接集成在厚度不到20毫米的手持设备内部，不会造成设备外壳的局部凸起。弹片的触点位置做了镀金处理，降低接触电阻的同时也能提升抗氧化能力，保证在长期使用过程中信号传输的稳定性，避免出现接触不良导致的信号误报。膜片采用的金属材质可兼容大多数常规的气动、液压介质，不会出现普通橡胶膜片的老化问题，在-20到80摄氏度的常规工作温度区间内，膜片的形变特性保持稳定，压力动作值的漂移量控制在极小的范围内，能满足大多数工业级场景的使用要求。整个结构没有采用复杂的异形零件，所有金属件都可通过冲压、常规CNC铣削加工完成，不需要特殊的加工工艺，量产时的加工成本可控，零部件的通用性强，同系列不同压力阈值的开关只需要更换对应厚度的膜片和匹配弹力的弹片即可，不需要重新开模加工基座部分，能大幅缩短衍生型号的开发周期。
