小型隔膜式差压开关内部结构三维建模

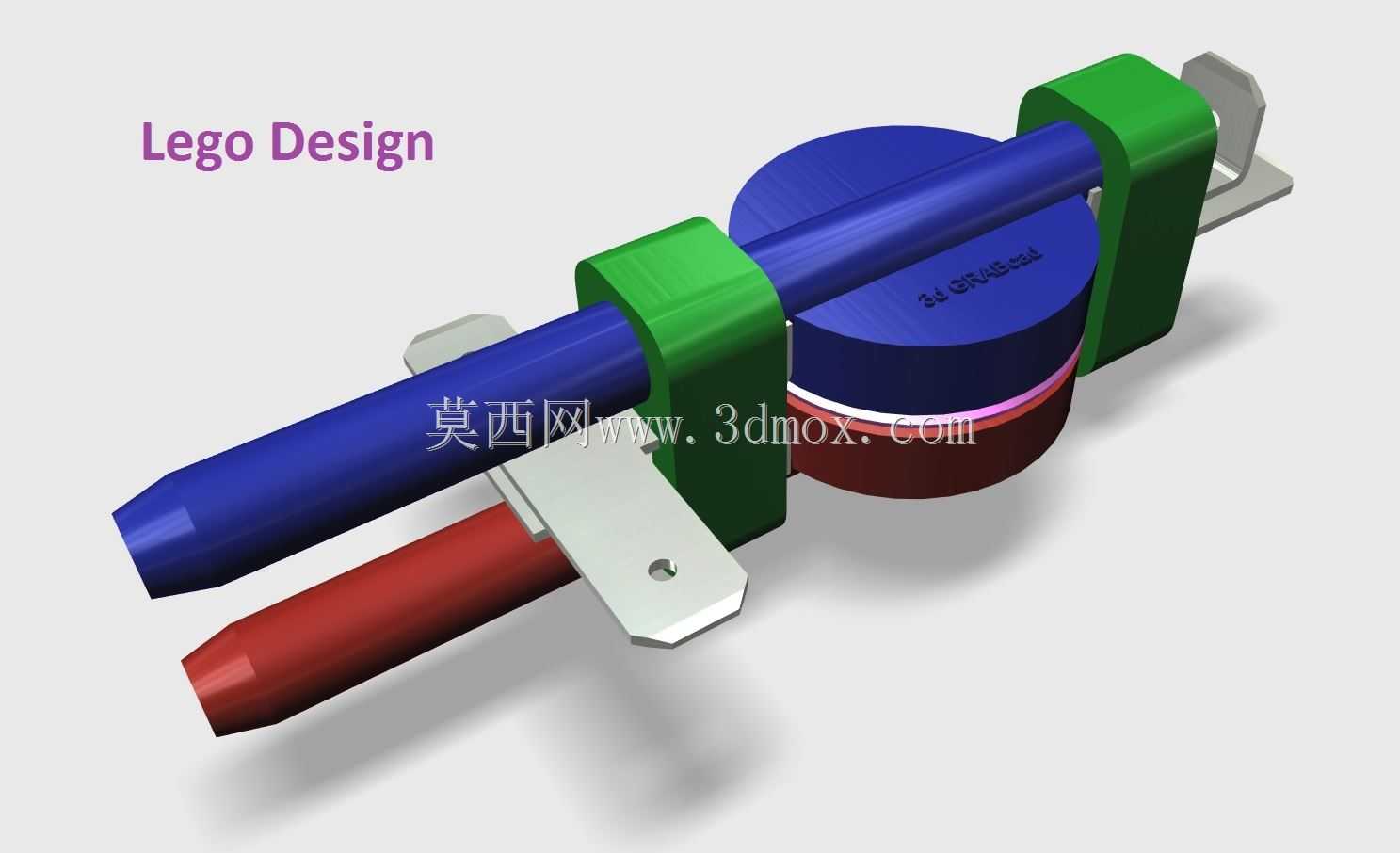

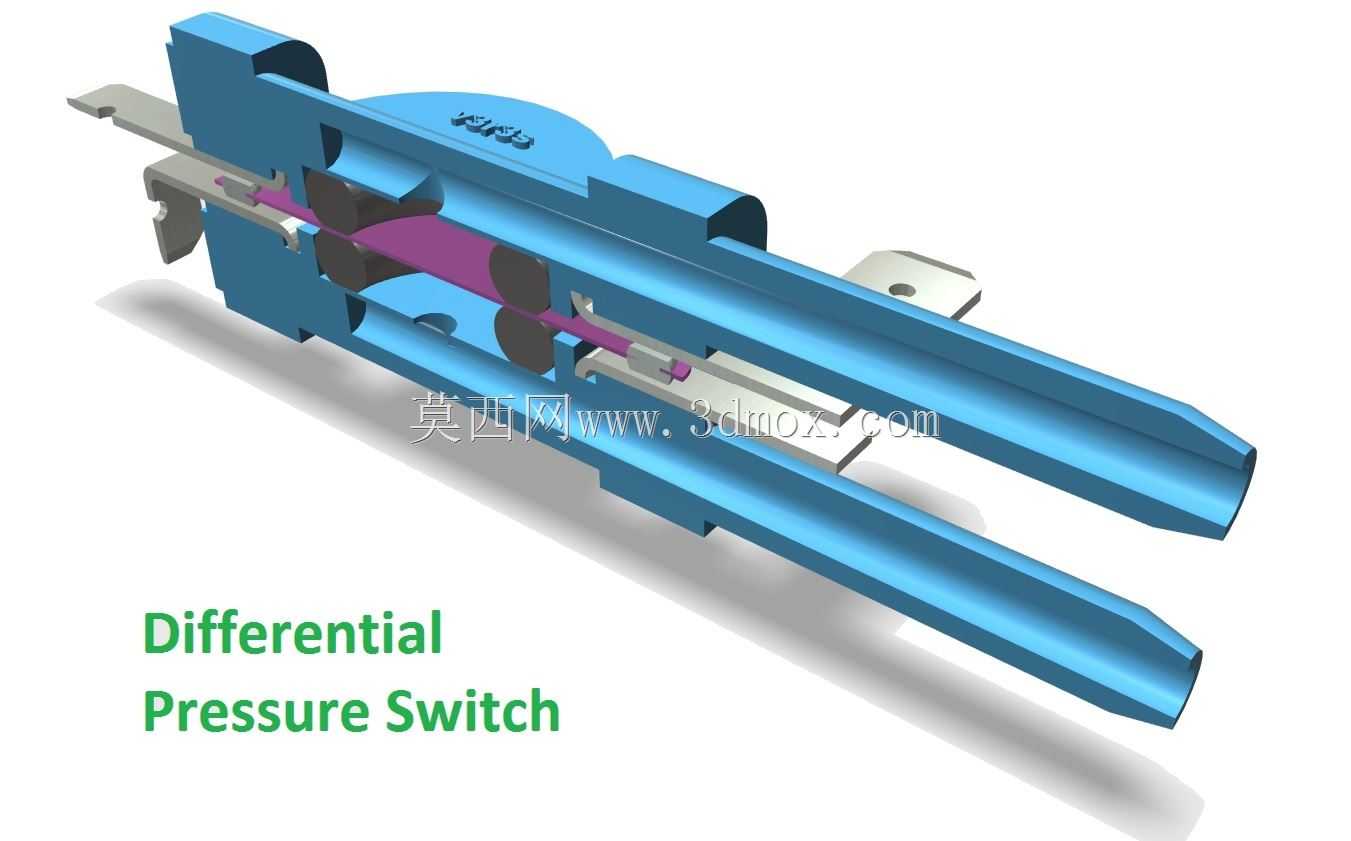

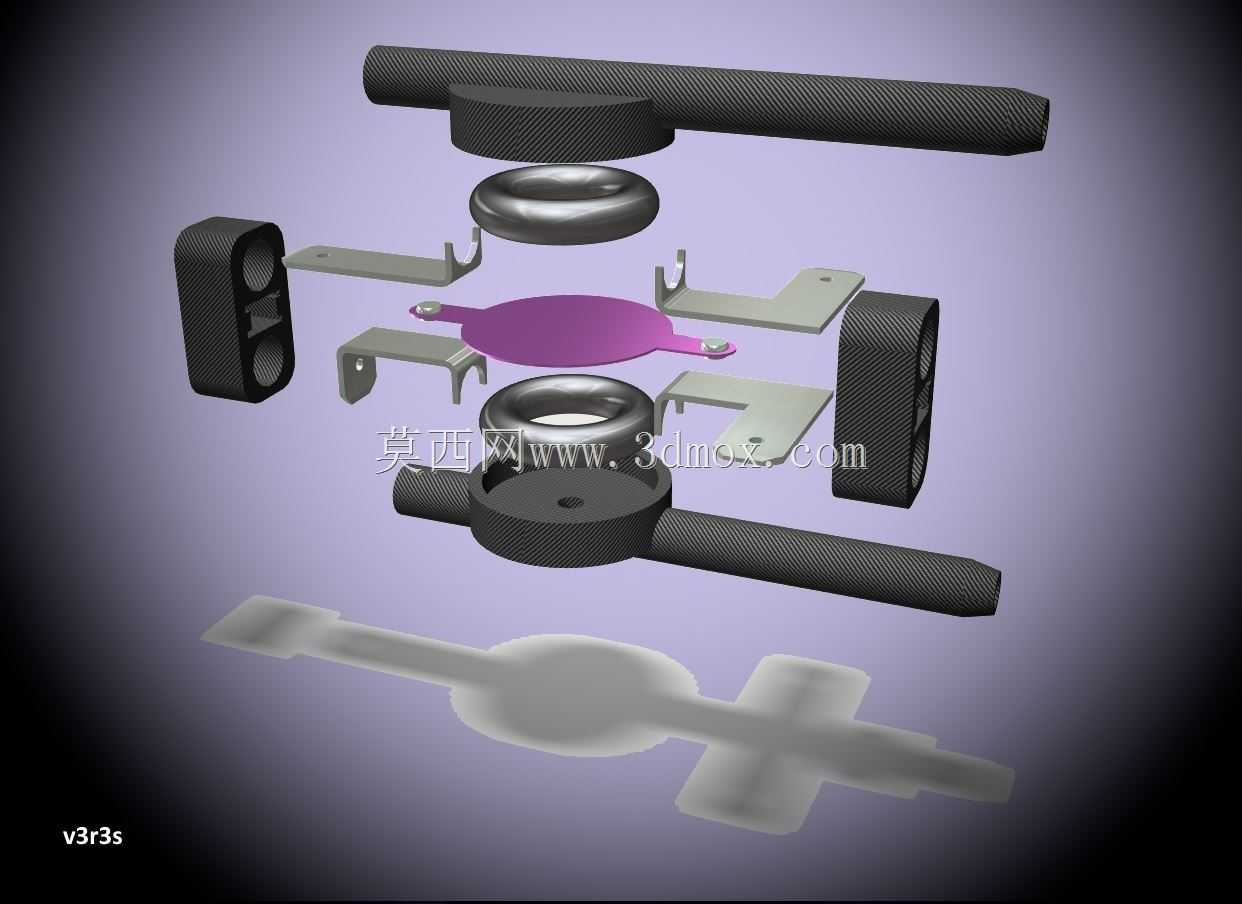

　　在小型气动回路、真空吸附系统、洁净通风管路的压力监测场景中，差压开关是触发逻辑控制、保障工况安全的核心感知元件，本次拆解建模的这款小型差压开关，整体采用长条形插装式结构，适配紧凑安装空间的集成需求。从结构拆解来看，该款开关仅由8个独立功能零件组成，摒弃了冗余的过渡连接件，将功能集成度做到了同尺寸规格产品的较高水平，主体外壳采用绝缘工程塑料材质，既作为内部承压腔体的支撑结构，也承担引脚与安装基座之间的绝缘隔离作用，外壳上预留的两个安装定位耳片，可直接通过螺丝固定在PCB板或者设备内壁的安装位上，无需额外设计安装支架。内部核心的压力感应单元采用隔膜式结构，紫色的柔性隔膜将壳体内腔分隔为两个独立的压力腔，分别接入两路待检测压力介质，

　　当两侧压力差值达到动作阈值时，隔膜会产生轴向位移，推动内部的金属触片组件完成通断切换，相比活塞式差压检测结构，隔膜式结构的动作响应延迟更低，对微小压差的感知灵敏度更高，同时运动部件的摩擦阻力更小，长期使用的动作阈值漂移量更低。从安装边界尺寸来看，该款开关的整体外形尺寸为13.5×54×21.5毫米，长度方向的两个平行插脚为标准电气连接引脚，引脚间距符合小型低压电气元件的通用间距规范，可直接适配对应规格的接插件或者PCB焊盘，无需定制转接连接件。在建模过程中，需要重点关注隔膜的形变行程与触片动作位置的匹配关系，隔膜的有效承压直径、材质硬度直接决定了开关的动作压差阈值，建模时需要预留出隔膜在最大压差下的形变空间，

　　避免隔膜受压后与壳体内壁产生干涉，同时内部金属触片的触点位置需要与隔膜推杆的行程精准匹配，保证压差达到阈值时触点能够可靠闭合，压差回落至复位值时触点能够稳定断开，避免出现接触不良或者误动作的情况。在实际选型应用中，这类小型差压开关常被用于真空发生器的负压检测、过滤器的堵塞报警、通风管路的风压监测等场景，相比大体积的工业级差压开关，这款产品的体积更小，安装方式更灵活，能够直接集成在小型终端设备内部，不需要占用额外的安装空间。建模时对各个零件的配合公差也做了对应还原，外壳与端盖的卡扣配合尺寸、隔膜与壳体的密封槽尺寸、推杆与导向孔的间隙配合尺寸都按照实际量产的公差要求进行设定，保证模型导出后可直接用于结构验证、

　　装配模拟或者3D打印样件测试。长条形的外壳结构在设计时兼顾了流体通道的布局与电气引脚的排布，两个压力引入通道分别沿壳体长度方向布置，与引脚方向平行，接入气管时不会与电气接线产生空间干涉，适合在空间紧凑的气电混合安装区域使用。内部的导电部件全部采用铜质冲压件，既保证了导电性能，也通过冲压成型的弹性结构提供触点动作所需的接触压力，不需要额外加装复位弹簧，进一步减少了零件数量，降低了装配复杂度，也减少了长期使用中弹簧疲劳失效的风险。
