通讯设备用挂钩换档旋钮结构设计

　　在手持通讯终端、便携对讲设备以及小型工业通讯手持机的结构设计中，操作旋钮的人机交互体验与挂载可靠性一直是结构工程师需要平衡的核心要点，这款挂钩换档旋钮正是针对这类场景开发的集成式操作构件，打破了传统设备换档操作件与挂载挂点分离的设计思路，将两个功能整合在单一构件上，既缩减了设备外壳的开孔数量，提升了整机密封防护等级，也优化了手持操作时的动作路径，让用户在单手握持设备时，拇指可以自然搭在旋钮的弧形曲面上完成档位切换操作，无需调整握持姿势。从实际应用场景来看，这类集成式旋钮多用于户外作业用的通讯手持设备，比如林业巡检、工地调度、安保巡逻场景下的对讲终端，这类设备经常需要挂载在工作服肩带、腰带挂扣上，传统的独立挂环往往突出于设备外壳，

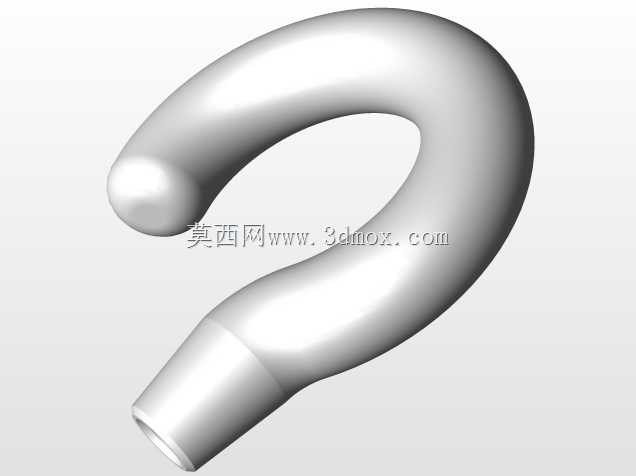

　　在狭窄空间穿行时容易勾挂异物，而这款旋钮的弧形挂钩轮廓做了顺滑的大圆角过渡，挂钩末端做了半球形收头处理，没有尖锐的突出棱边，既可以实现可靠挂载，也能避免穿行时勾挂线缆、织物等障碍物。从功能特性上看，该构件同时承担两个核心功能：其一作为换档旋钮，下端的圆柱安装段是与设备内部换档电位器或者波段开关连接的配合部位，圆柱段的内径尺寸匹配常用的6mm直径开关转轴，配合段长度预留了足够的轴向安装空间，安装时可以通过侧面的顶丝孔完成与转轴的周向固定，旋钮转动时的扭矩传递稳定，不会出现空转打滑的问题；其二作为挂载挂钩，弧形弯段的内圈曲率半径经过反复校核，既可以适配常见的20-30mm宽度的织带挂点，也能卡入直径5-10mm的金属挂扣，挂载后构件与挂点的接触面积足够，不会出现应力集中导致的构件变形或者挂点滑脱问题。设计过程中，首先确定的是操作手感的核心参数，旋钮的握持曲面做了连续的变曲率处理，从下端圆柱段向上过渡到弧形弯段时，曲面的曲率变化率控制在人手触感可接受的范围内，没有突兀的折角，拇指按压转动时的接触压强均匀，长时间操作也不会出现局部压痛的问题；挂钩部分的开口尺寸经过多轮样机验证，开口宽度控制在刚好可以单手完成挂取操作的区间，既不会因为开口过大导致设备在跑动、弯腰动作时意外脱落，也不会因为开口过小导致挂取操作需要双手配合才能完成。外形尺寸方面，整个构件的总长度控制在55mm左右，最大外轮廓宽度32mm，安装后突出设备外壳的高度为28mm，

　　这个尺寸边界既保证了挂载时的结构强度，也不会因为突出过多导致设备放置不平稳，或者在收纳进设备包时占用过多空间；安装边界上，下端圆柱安装段的配合公差取H7级，与设备外壳上的安装孔配合时，径向间隙控制在0.02-0.05mm之间，转动时不会出现径向晃动，同时配合面预留了安装密封圈的槽位，可以实现IP65级别的防尘防水密封，满足户外恶劣工况下的使用要求。从结构强度角度考虑，整个构件采用等强度设计思路，弧形弯段的壁厚从靠近安装段的位置向末端逐渐过渡，安装段根部的壁厚最大，承受挂载时的最大弯矩，越靠近挂钩末端壁厚逐渐减薄，在保证整体结构强度满足10kg垂直挂载拉力不发生永久变形的前提下，尽可能降低构件的整体重量，减少设备整机的负重。

　　曲面建模过程中，所有过渡面都采用G2连续处理，表面没有拼接棱线，后续不管是采用注塑加工还是金属压铸加工，都可以保证脱模顺畅，不会出现倒扣结构，生产时的良品率更高；构件的表面没有额外的防滑纹路，依靠曲面本身的弧度与材质本身的摩擦力就可以提供足够的转动操作扭矩，避免了纹路缝隙积灰、难以清洁的问题，适合在多尘、多雨的户外场景使用。在实际整机装配验证中，这款集成旋钮相比传统的分离式旋钮加挂环的设计，可以减少两个外壳开孔，减少两个独立零件，整机装配工序减少3步，不仅降低了物料成本，也减少了潜在的密封失效点，设备的跌落测试中，该构件作为突出部位，在1.5米高度混凝土面跌落测试时，弧形结构可以起到一定的缓冲作用，冲击力会沿着弧形曲面分散到安装座位置，不会出现旋钮断裂或者内部开关损坏的问题。
