六柱互锁气缸结构机械益智拼插组件

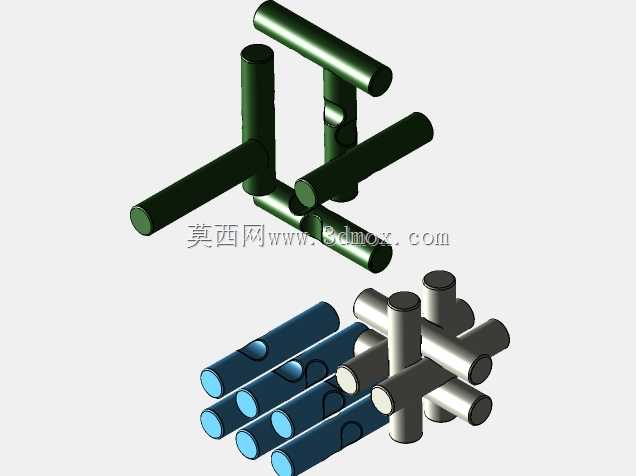

　　这类柱体互锁拼插结构，最早脱胎于经典孔明锁类机械益智器具的设计逻辑，在民用文创、科教教具领域有很广泛的应用场景，不少中小学科创课堂、青少年机械思维启蒙课程都会选用这类结构作为实操载体，让学习者在拆装过程中理解空间限位、公差配合、装配顺序这些基础机械常识，不用复杂的理论讲解，通过动手操作就能建立三维空间的装配逻辑认知。从结构本身来看，整套组件一共包含六根等径圆柱零件，每根圆柱上都开设了特定位置、特定深度的卡槽，卡槽的宽度与圆柱直径保持严格的尺寸匹配，卡槽的开设位置没有采用对称布局，而是按照互锁逻辑依次偏移，装配完成后六根圆柱会在三个互相垂直的轴向形成完全锁止的整体，不需要额外的紧固件、粘接剂，完全依靠零件间的形位配合实现结构固定，

　　不会出现松脱、散架的情况。设计这类结构的时候，首先要确定单根圆柱的基准直径，所有卡槽的宽度公差要控制在IT8级精度区间，间隙过大会导致装配后结构晃动，锁止力度不足，间隙过小则会出现装配卡滞，甚至无法完成拼装的问题。每根圆柱上的卡槽深度需要根据装配顺序逐段计算，要保证最后一根零件装入时，前面已经就位的五根零件的卡槽刚好形成完整的容纳空间，同时每一个卡槽的轴向位置都要避开其他零件的实体区域，避免出现装配干涉。从外形尺寸来看，装配完成后的整体结构是一个中心对称的正六柱交叉形态，外接立方体边界尺寸为单根圆柱直径的3.2倍左右，没有向外突出的尖锐棱角，所有圆柱端面都做了R0.5的圆角倒钝处理，握持手感圆润，适合作为桌面把玩的益智器具。

　　在实际建模过程中，需要先搭建三维空间的正交基准坐标系，分别沿X、Y、Z三个轴向排布圆柱的初始位置，再通过布尔运算逐一切割每个圆柱上的卡槽，每切割完一个卡槽就要做一次全局干涉检查，确认相邻零件在装配路径上没有多余的实体阻挡，尤其是最后装配的那根圆柱，其推入路径上的所有让位结构都要提前在对应零件上加工到位，否则会出现装到一半卡滞的问题。这类结构除了作为益智玩具使用，其互锁逻辑也可以拓展应用到快速拆装的无紧固件连接结构中，比如临时展架的拼接节点、便携设备的快拆支撑结构，都可以借鉴这种柱体互锁的设计思路，省去螺丝、卡扣等额外连接件，实现快速拆装、重复使用的效果。建模时还要注意圆柱表面的质感处理，不同配色的零件可以区分装配顺序，

　　降低初学者的上手门槛，同时柱体表面做细微的磨砂纹理处理，增加握持时的摩擦力，拆装的时候不容易打滑。从安装边界来看，整套零件拆分后所有组件都是等径圆柱，收纳时可以平行排列放入方形收纳盒，不需要预留异形的容纳空间，收纳体积仅为装配完成后整体体积的40%左右，便携性很强。在结构验证阶段，需要模拟整个装配流程的运动路径，确认每根零件在装入时都有足够的操作空间，不会出现手指无法捏持、推入时没有施力位置的问题，每一步装配的推入行程都控制在单根圆柱总长度的三分之一以内，符合人手操作的舒适施力距离。这类结构的设计难点不在于零件造型的复杂度，而在于卡槽位置的精准计算，哪怕其中一个卡槽的轴向位置偏移0.1倍直径的距离，整套结构就无法完成锁止，要么装不上，要么装上之后轻易就会散架，所以建模过程中每一个尺寸都要和装配逻辑对应，不能随意调整卡槽的位置和深度。
