海运集装箱自动扭锁连接锁紧结构

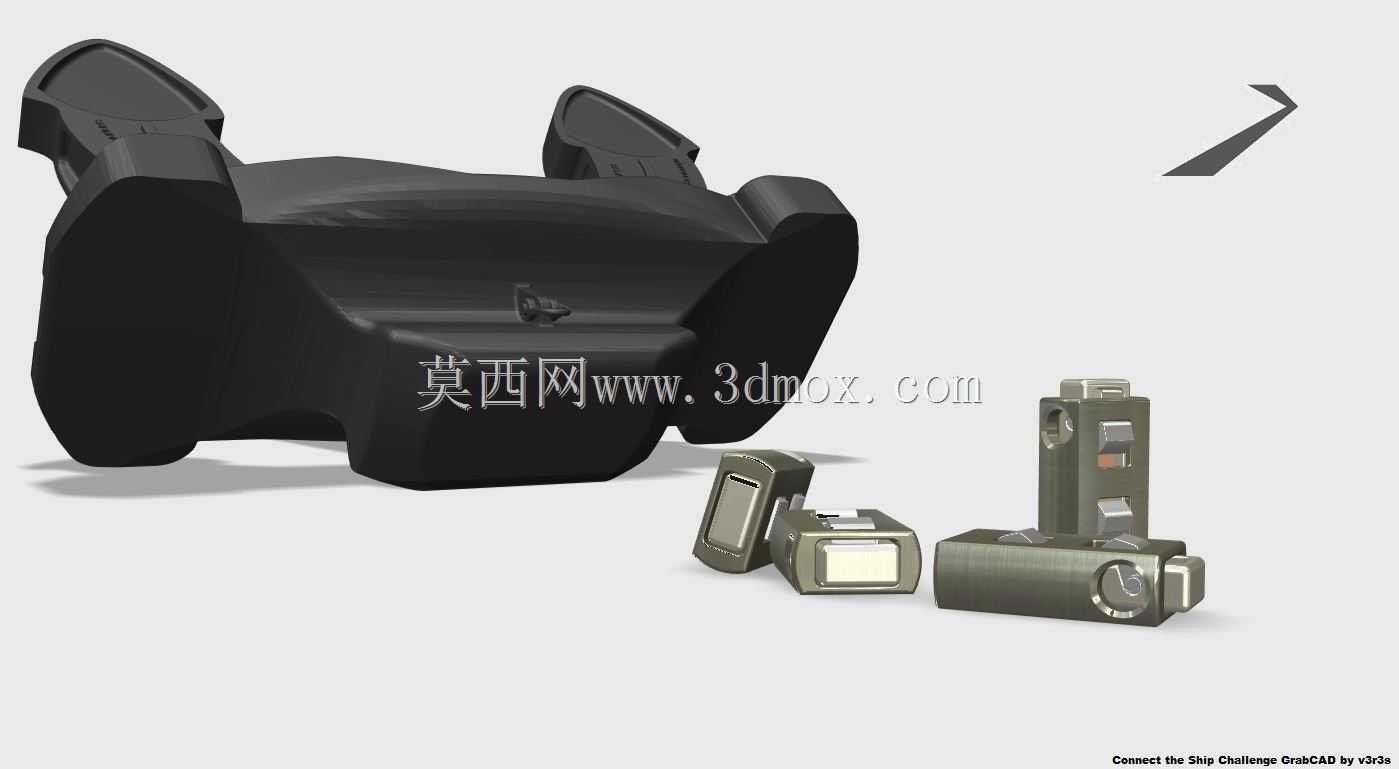

　　这套锁紧结构针对现有海运流通领域的通用集装箱设计，核心解决传统集装箱堆叠、转运过程中需要人工手动完成扭锁插拔、锁止、解锁操作的痛点，适配港口堆场、船舶舱内、铁路平车等多场景的集装箱堆码与吊装作业需求。在实际港口作业场景里，传统人工操作扭锁需要作业人员攀爬至集装箱角件位置完成操作，不仅作业效率低，在船舶摇摆、堆场堆垛较高的工况下还存在高处坠落、误操作导致锁止失效的安全隐患，这套结构完全省去人工介入的环节，配合常规岸边起重机、场桥的吊装动作即可自动完成锁止与解锁，适配现有绝大多数港口的吊装作业流程，不需要对现有起重设备的吊具做大规模改造，仅需要调整吊具起吊集装箱的下缘吊点位置即可适配。从功能特性来看，这套锁具集成了自动锁止、自动解锁、

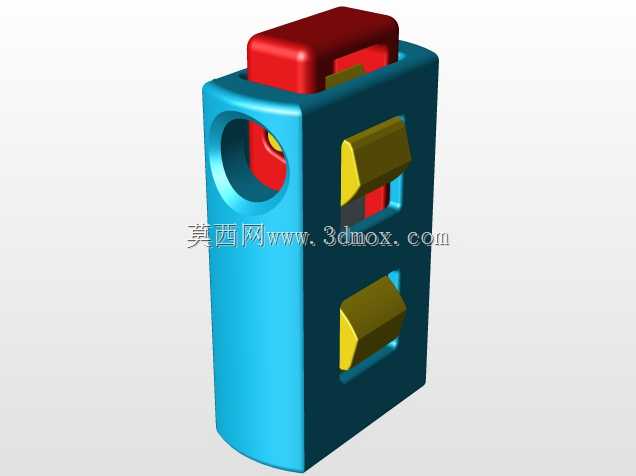

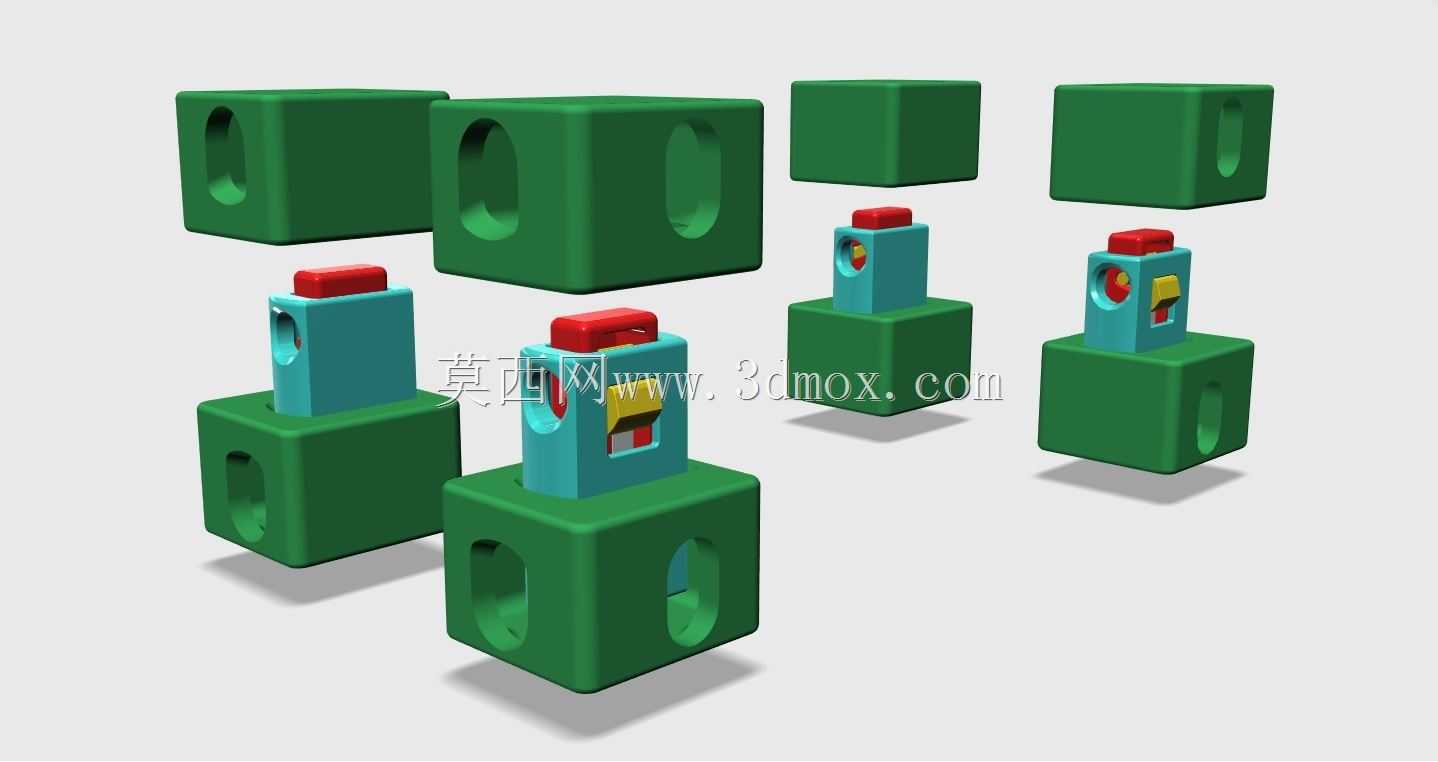

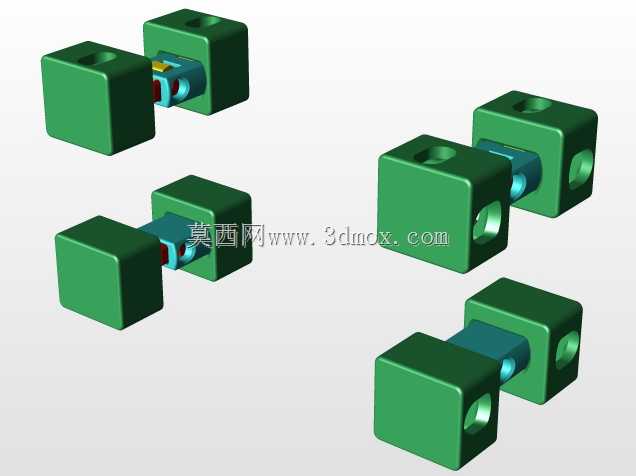

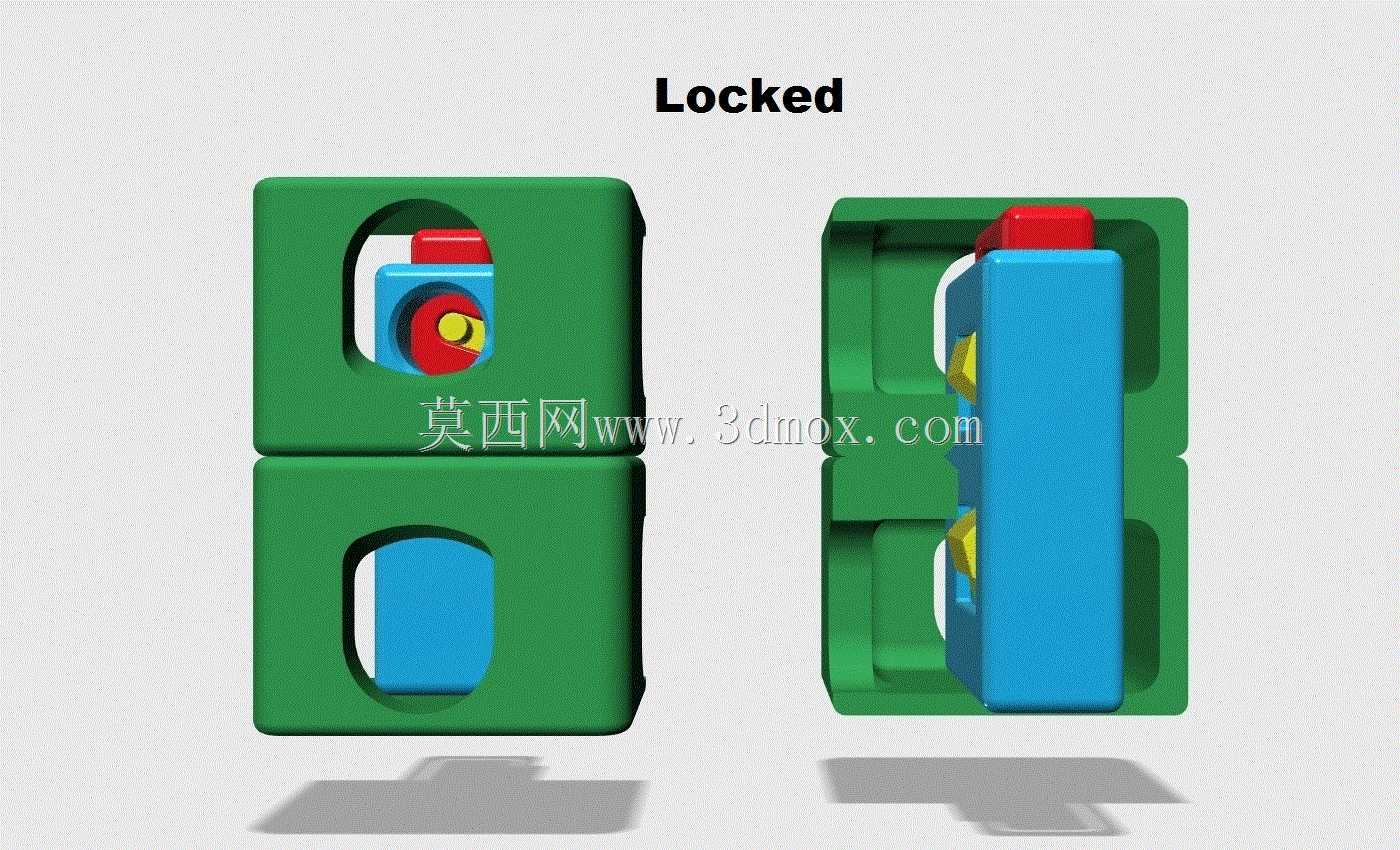

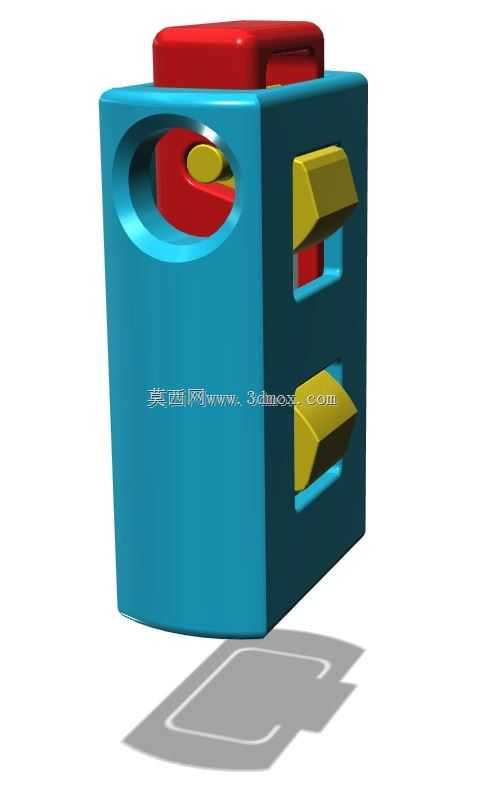

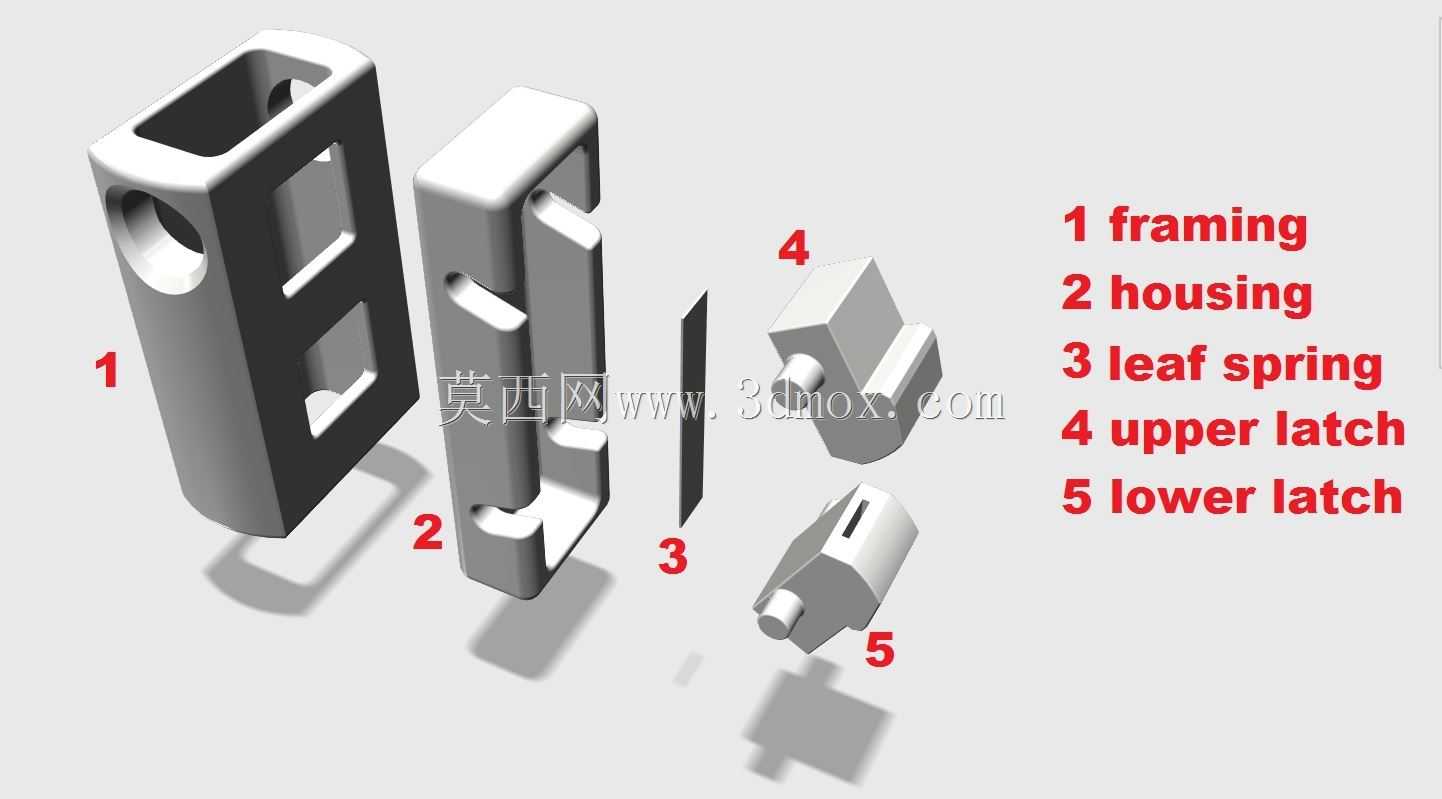

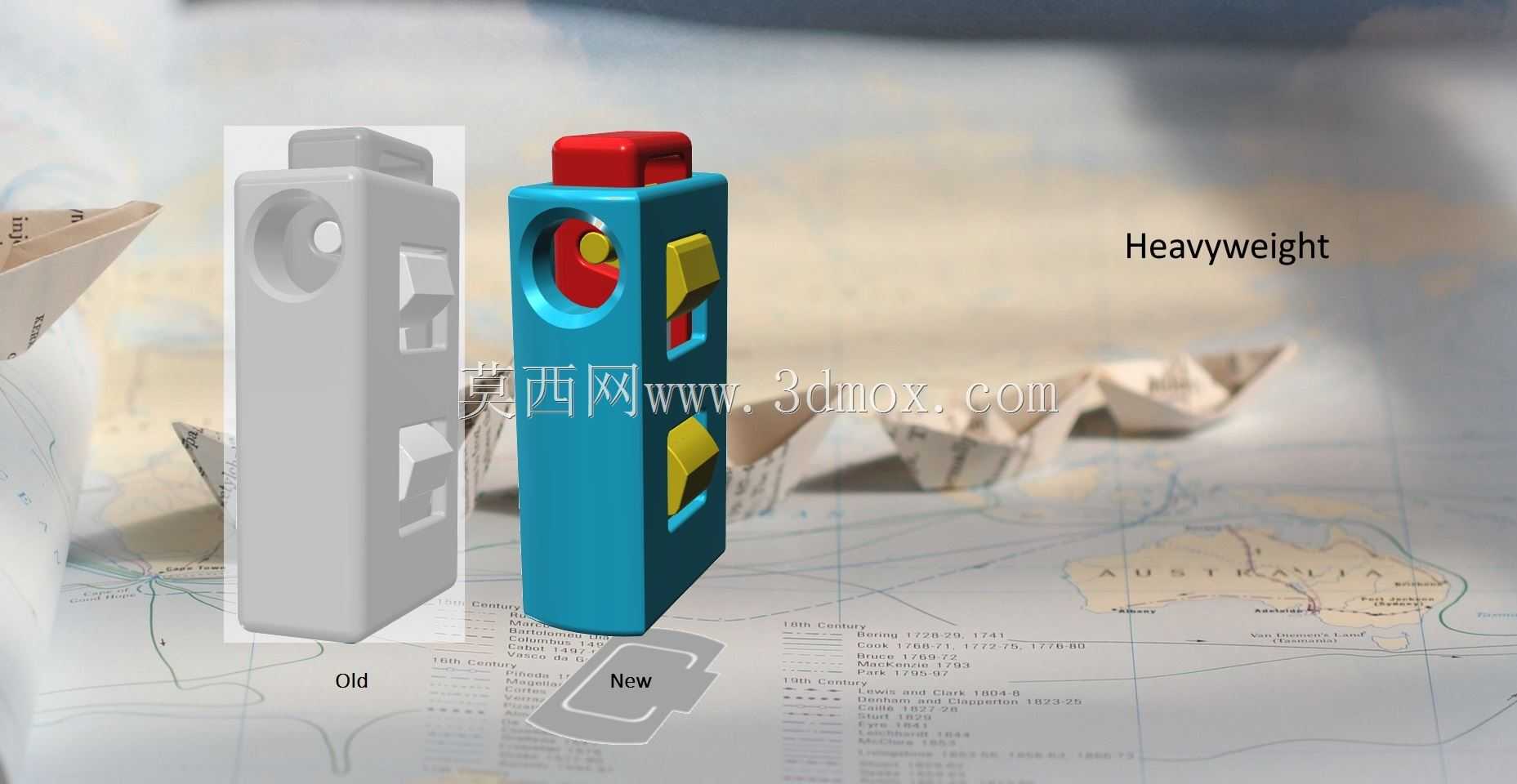

　　防松脱三重核心功能，锁体嵌入集装箱角件对应的安装位置，堆叠状态下上下集装箱的角件对齐后，依靠上部集装箱的自重即可触发内部锁舌完成锁止，锁止状态下可承受集装箱堆码、船舶航行横摇纵摇过程中产生的横向、纵向剪切力与竖向拉脱力，锁体内部采用钢板弹簧作为锁止力的提供元件，弹簧刚度经过匹配计算，既可以保证锁止状态下不会因为运输过程中的振动意外解锁，也能在起吊作业时通过吊具的拉力触发解锁动作，不会出现卡滞无法脱开的问题。设计过程中优先考虑了现有集装箱的改装适配性，锁体的外部安装边界完全匹配标准海运集装箱角件的安装尺寸，不需要对现有集装箱的角件结构、箱体框架做切割改动，直接替换原有角件位置的手动扭锁安装座即可完成装配，锁体外壳采用高强度铸钢材质，

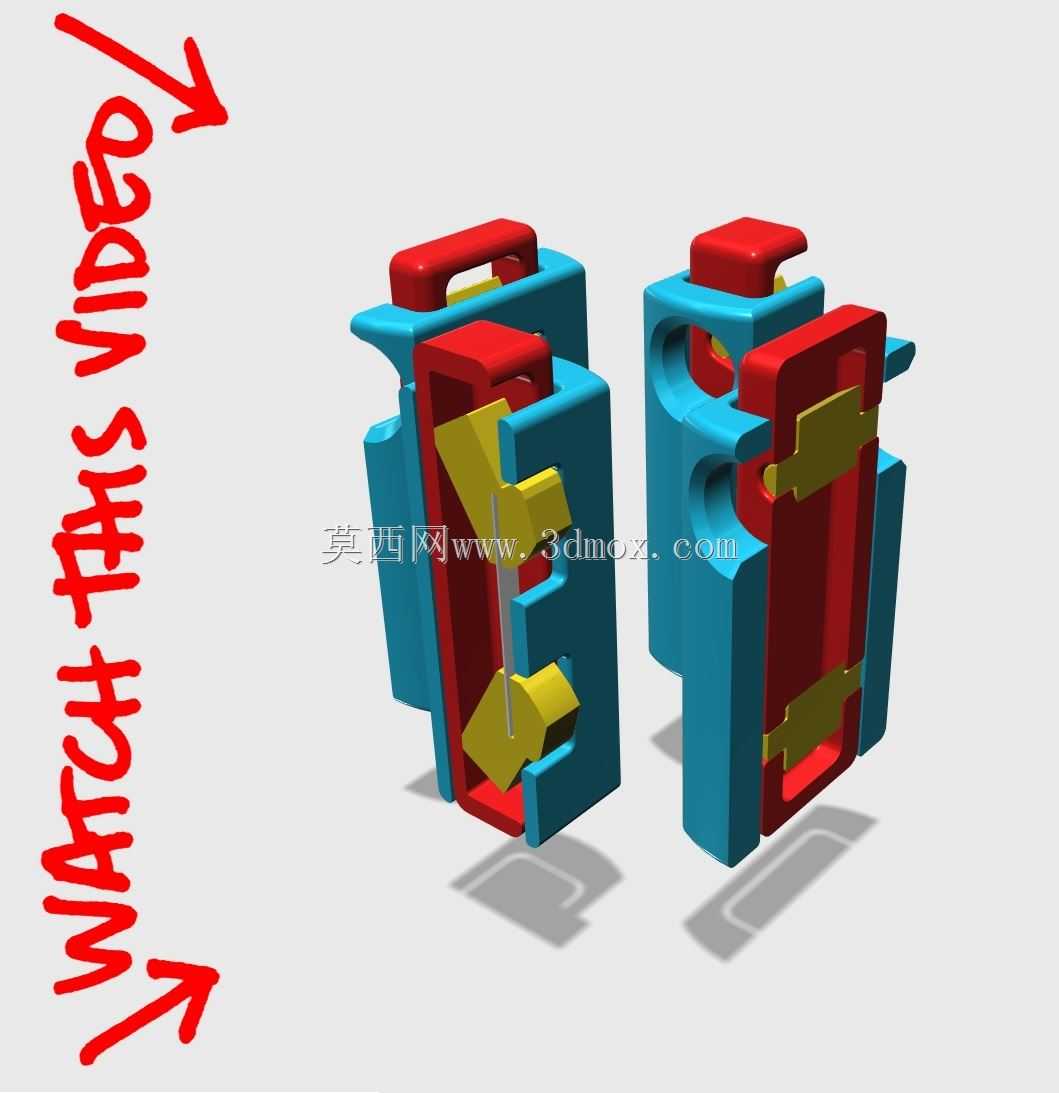

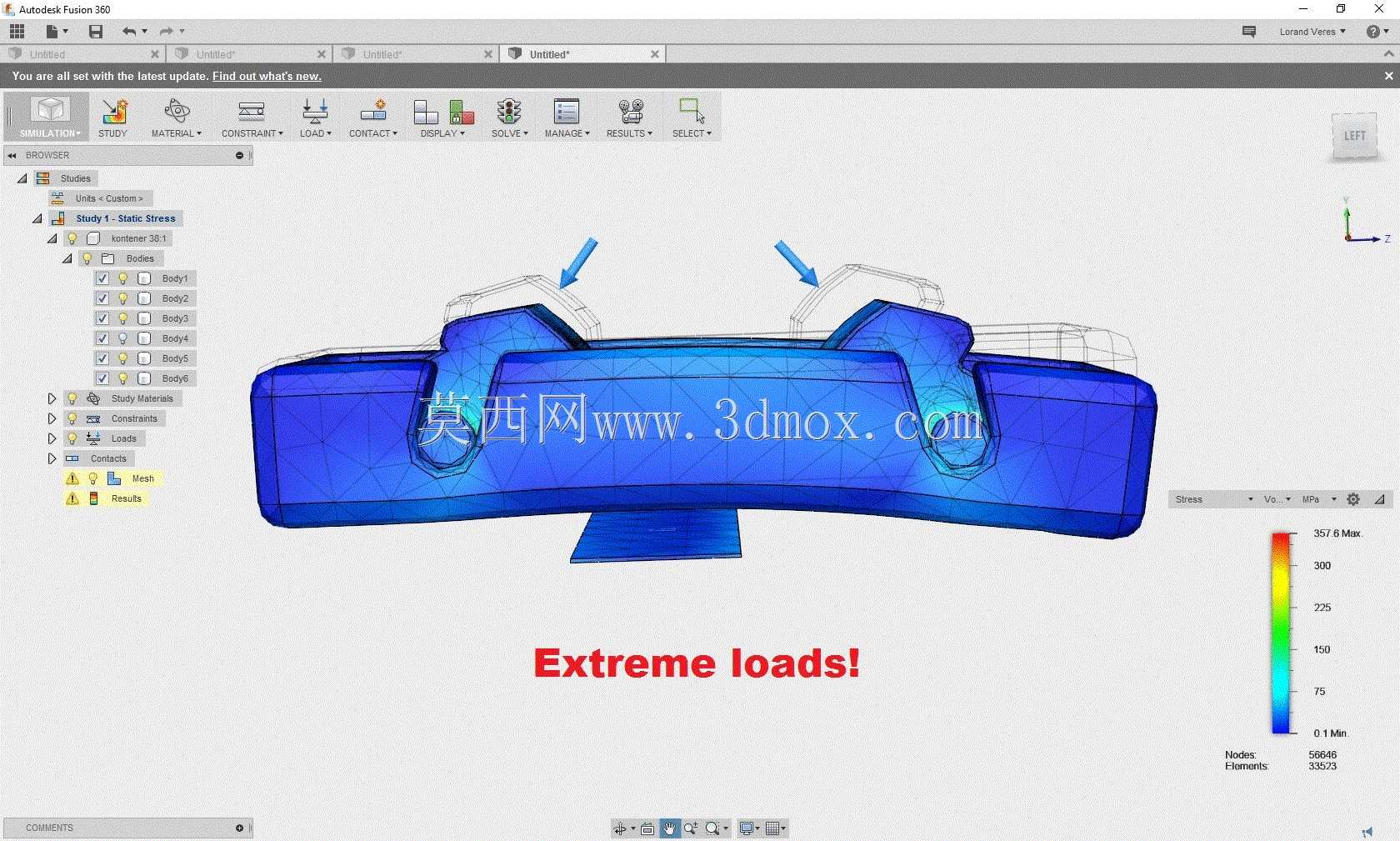

　　拉伸强度满足集装箱堆码五层以上的载荷要求，外壳做了圆角过渡处理，避免吊装对位过程中磕碰损伤相邻箱体或者吊具。内部锁舌采用楔形设计，对位过程中可以自动导正，即使上下集装箱存在15mm以内的对位偏差，也能顺利滑入锁止位置，不需要额外的对位调整。锁体内部的钢板弹簧作为核心弹性元件，做了表面防腐处理，适配海运高盐雾、高湿度的使用环境，弹簧的预紧力经过反复校核，在锁舌受到横向冲击载荷时不会出现回缩失效的情况，同时在起吊拉力达到设定阈值时可以顺利回缩完成解锁。针对多箱并排吊装的工况，这套锁具在锁体与框架的接触位置设置了高分子耐磨垫片，当10个集装箱并排锁紧吊装时，垫片可以补偿各箱体之间的尺寸公差，让整体吊载的重心下降10-15cm，

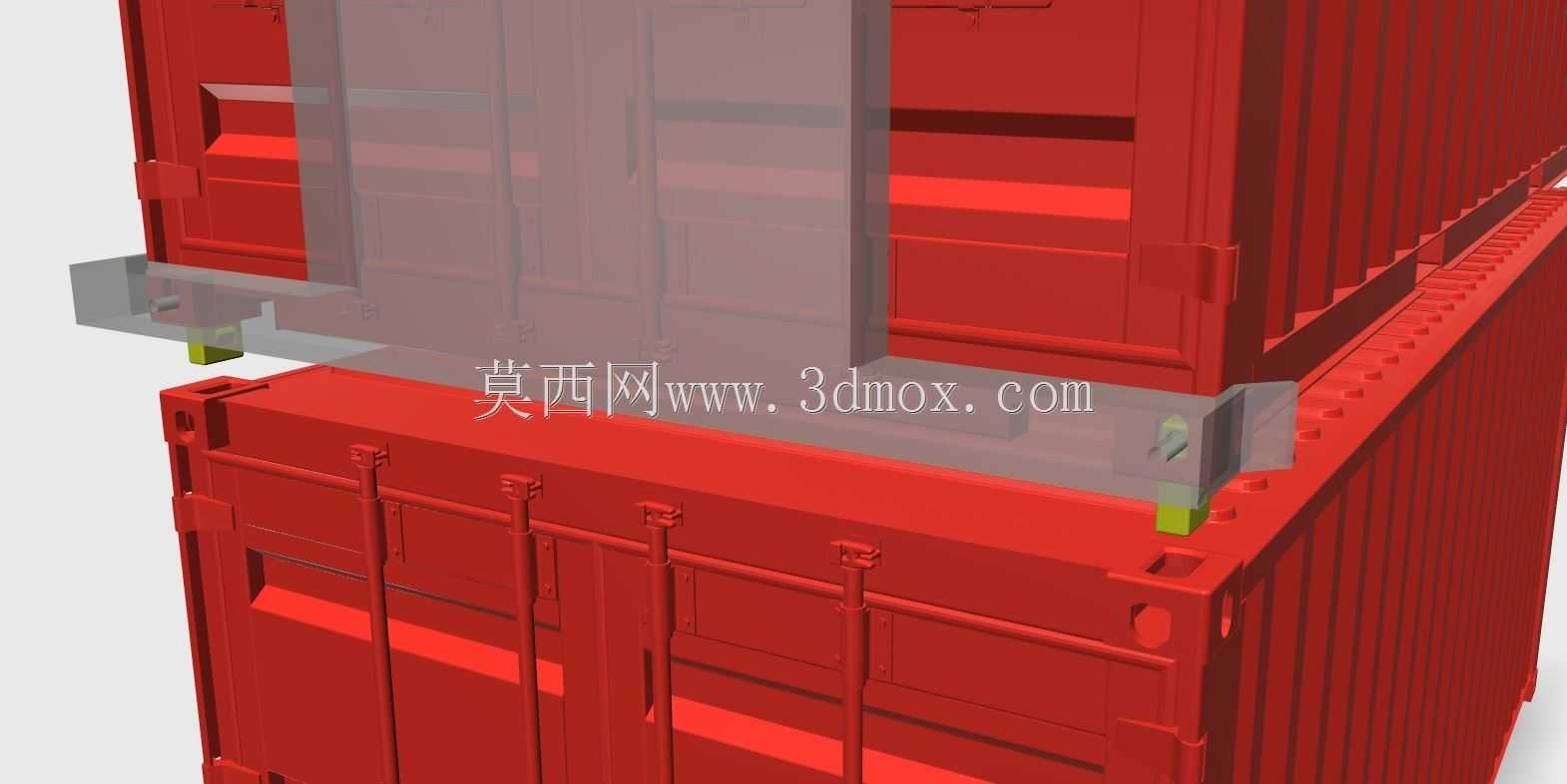

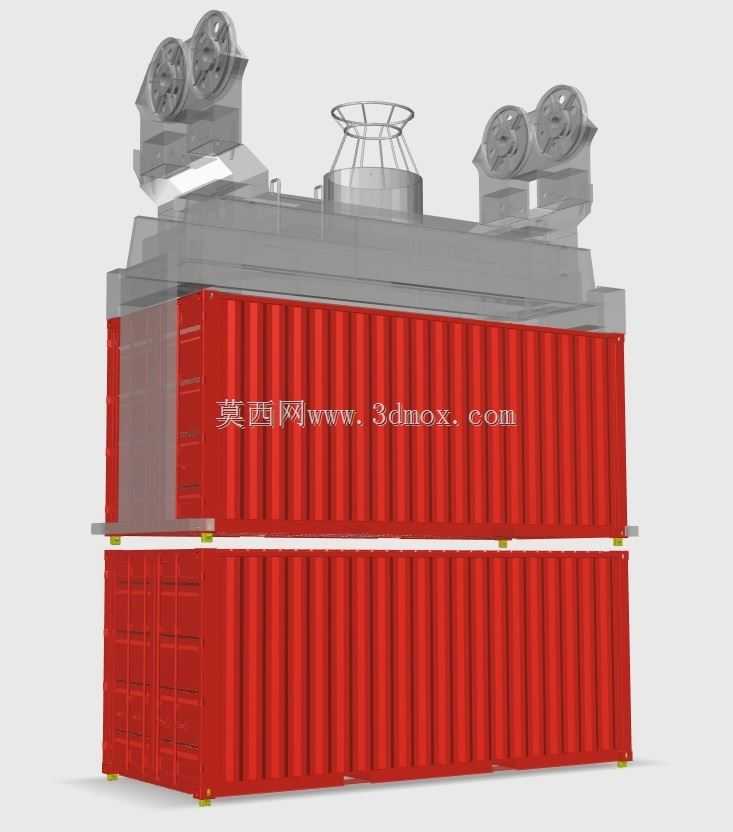

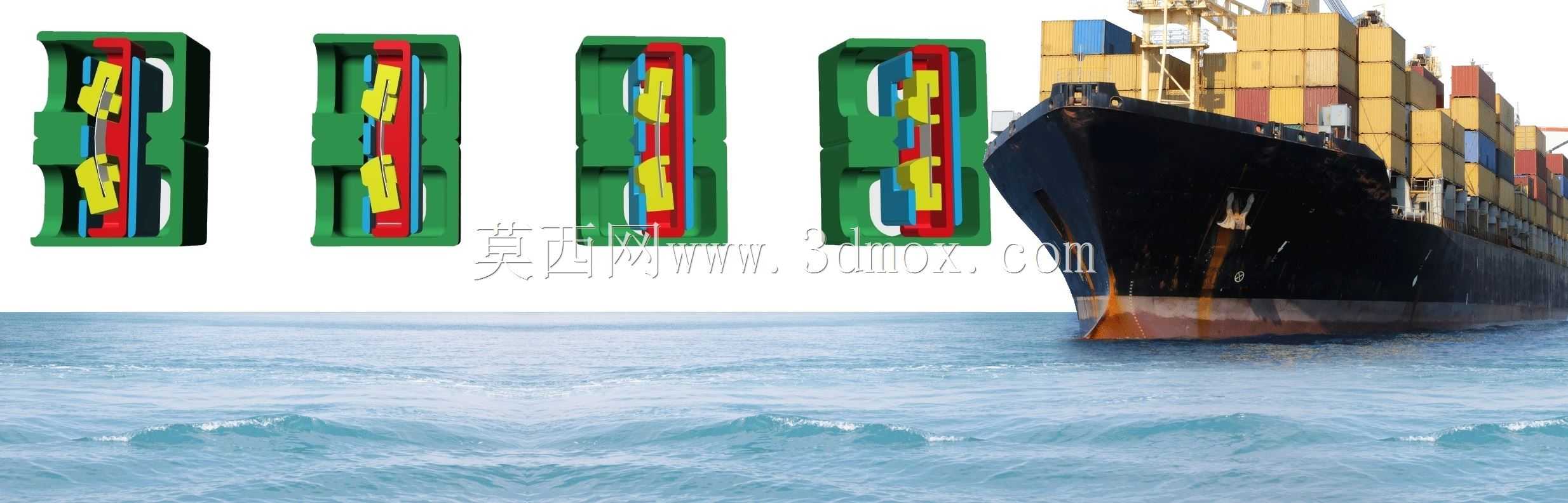

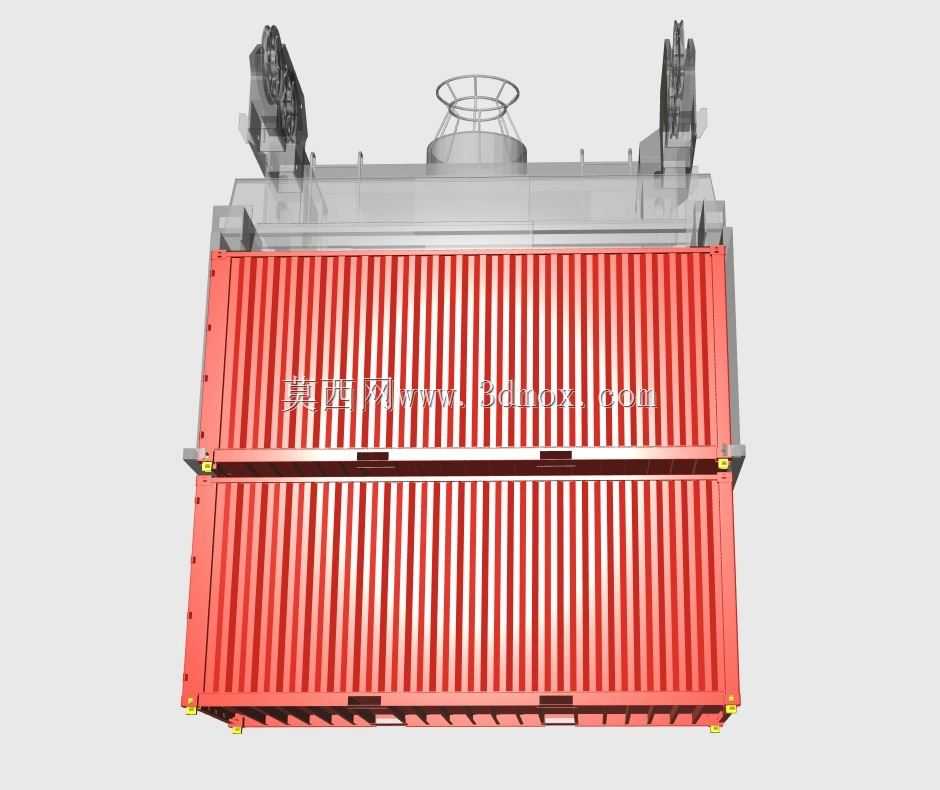

　　大幅提升多箱联吊过程中的稳定性，避免吊装过程中出现箱体晃动、偏载的问题。锁体的外形尺寸完全控制在标准集装箱角件的外轮廓边界内，不会超出集装箱的外部尺寸，满足船舶舱内堆码、铁路运输限界的要求，不会因为锁体外凸影响集装箱的正常堆存与运输。解锁逻辑完全匹配现有起重作业的操作流程，当起重机从集装箱的下边缘兜吊起吊时，吊具的拉力会先作用在下部集装箱的锁框架上，带动框架向上位移触发锁舌回缩，自动完成与上部集装箱的解锁，不需要额外的电控、液压驱动元件，纯机械结构的设计大幅降低了后期维护成本，也避免了电控元件在港口恶劣工况下容易失效的问题。锁止状态下，锁舌完全卡入上下角件的锁孔内，配合外壳的定位面，可以同时限制上下集装箱之间的三个方向位移，即使在船舶遇到恶劣海况产生大幅横摇时，也不会出现锁脱开、箱体移位的问题。设计过程中还做了公差优化，锁体各运动部件之间的配合间隙预留了泥沙、锈蚀的容留空间，即使长期在户外堆场存放，锁体内部进入沙尘、产生浮锈，也不会出现锁舌卡滞无法动作的问题，日常维护仅需要定期在锁舌位置加注润滑脂即可，不需要复杂的拆解保养。
