轻量化快装式EAS设备支撑支架结构

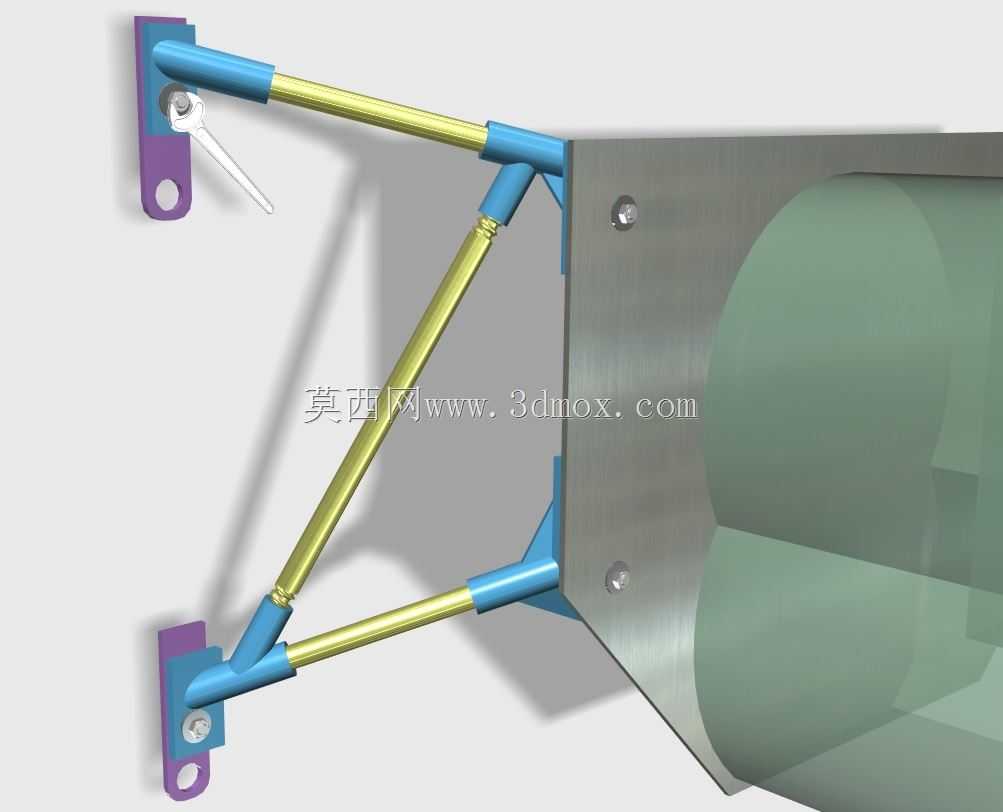

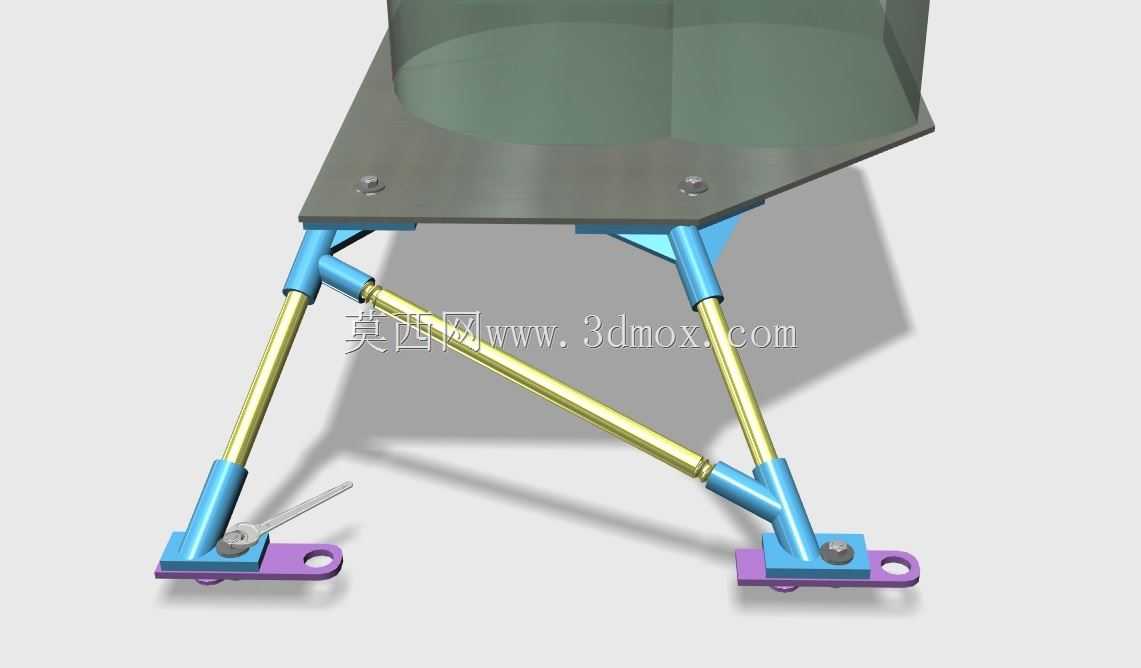

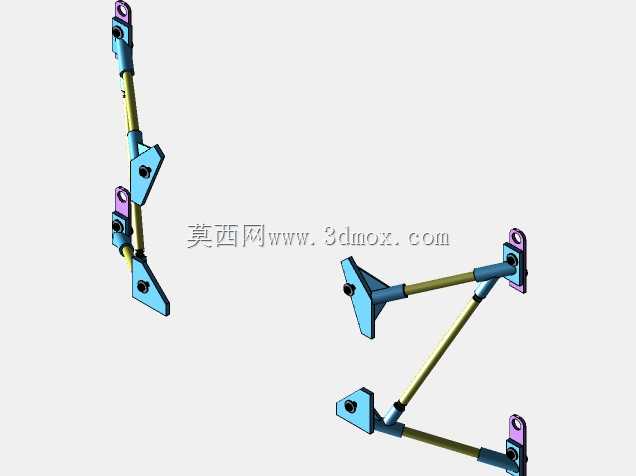

　　在户外临时通讯点位部署、应急通讯保障作业场景中，配套设备的快速架设一直是影响作业效率的核心环节，传统落地支架多采用整体焊接结构，不仅单件重量大，运输过程中占用仓储空间多，现场组装时还需要逐一拼接杆件、校准水平，单组支架的架设耗时往往超过十分钟，很难满足快速布点的作业要求。这款支撑支架的设计完全围绕快装、轻量化两个核心需求展开，整体采用三角桁架式支腿布局，从结构力学角度出发，三根斜向支腿配合横向连接杆形成稳定的三角形受力体系，不需要额外增加斜撑配重就能抵抗侧向外力，上部的设备安装板采用多边形切角设计，既避开了支腿连接座的安装位置，也减少了板材的无效用料，安装板上预留的沉头安装孔可以直接适配对应EAS设备的底部安装点位，不需要额外加工转接板。

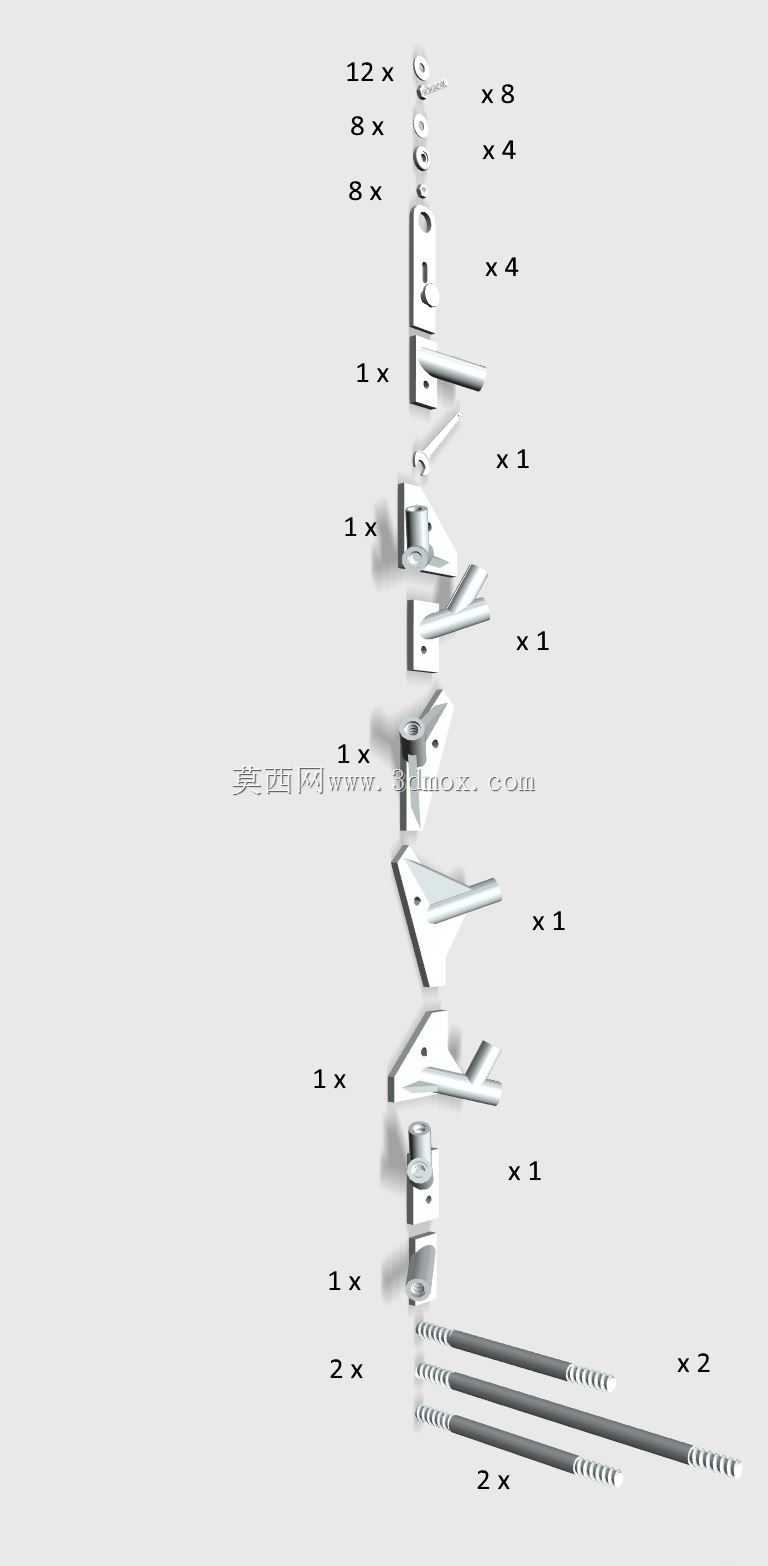

　　设计阶段就考虑了不同加工条件的适配性，除连接螺栓、支脚调节件这类通用标准件外，其余结构件都预留了3D打印加工的余量，壁厚设置在2mm到3mm之间，既满足FDM工艺的打印成型要求，不会出现壁厚过薄导致的打印翘曲、强度不足问题，也不会因为壁厚过大增加不必要的重量。如果采用ABS或者PLA材质打印所有非标零件，整组支架的总重量可以控制在1kg左右，单人单手就能携带转运，完全满足单人作业的携带要求；如果是在长期固定部署、风载较大的场景下使用，只需要将支腿杆件替换为铝制型材，不需要改动其余连接结构，就能大幅提升整体结构的刚性和抗风载能力，适配不同的使用场景。

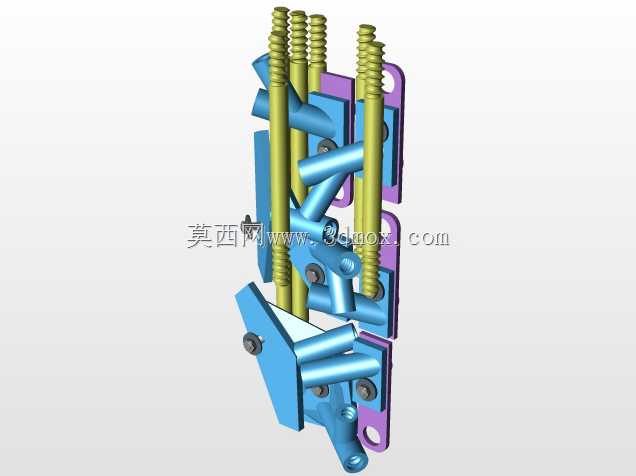

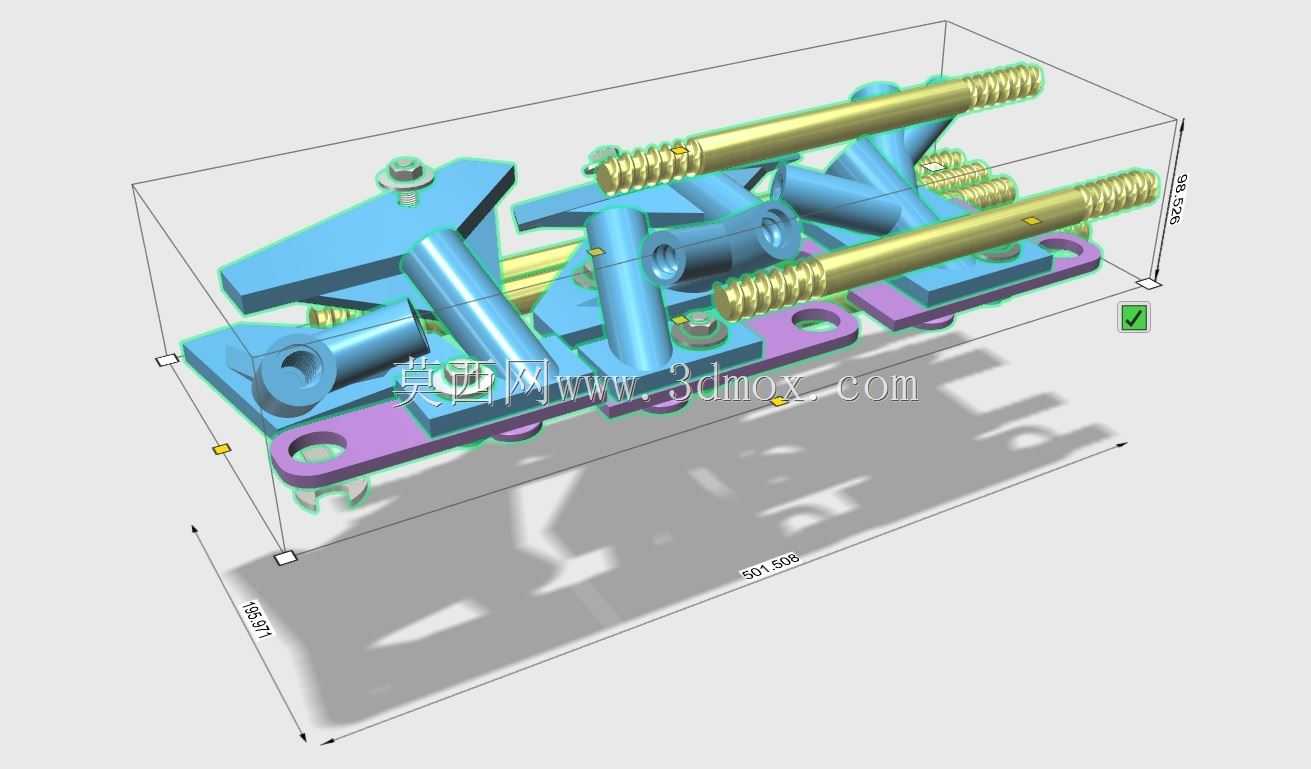

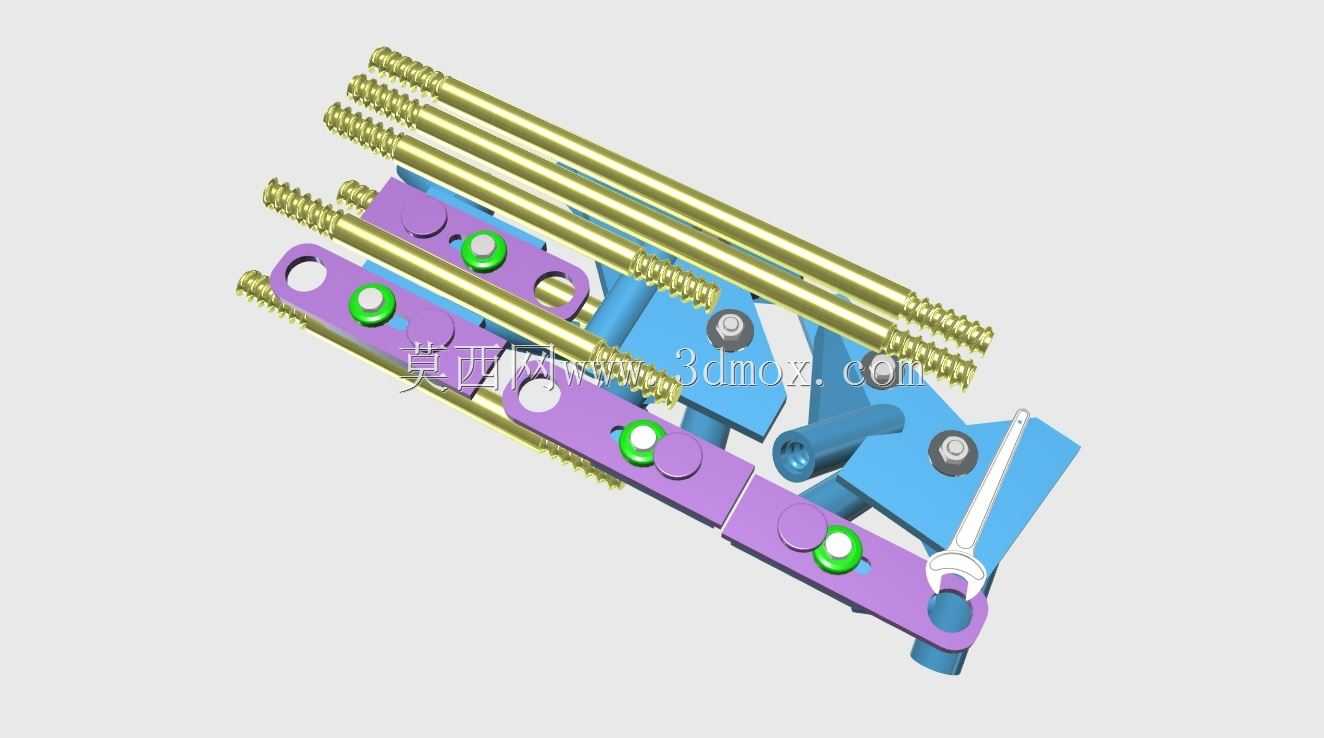

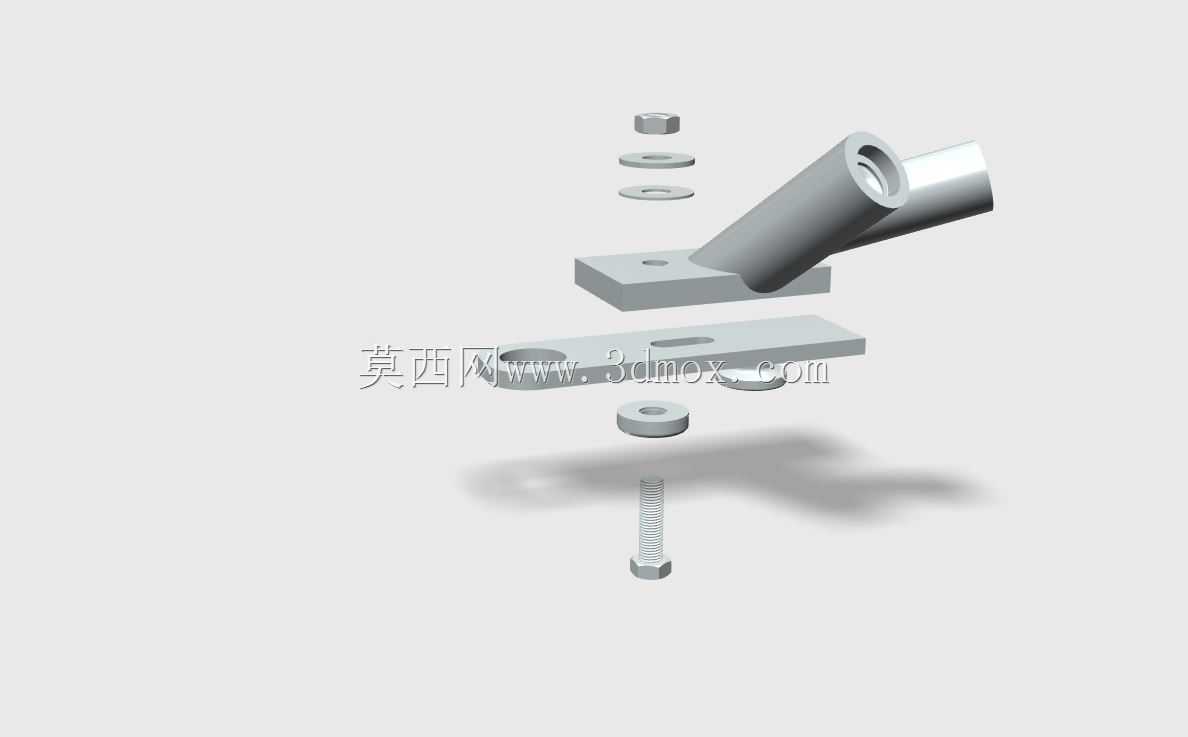

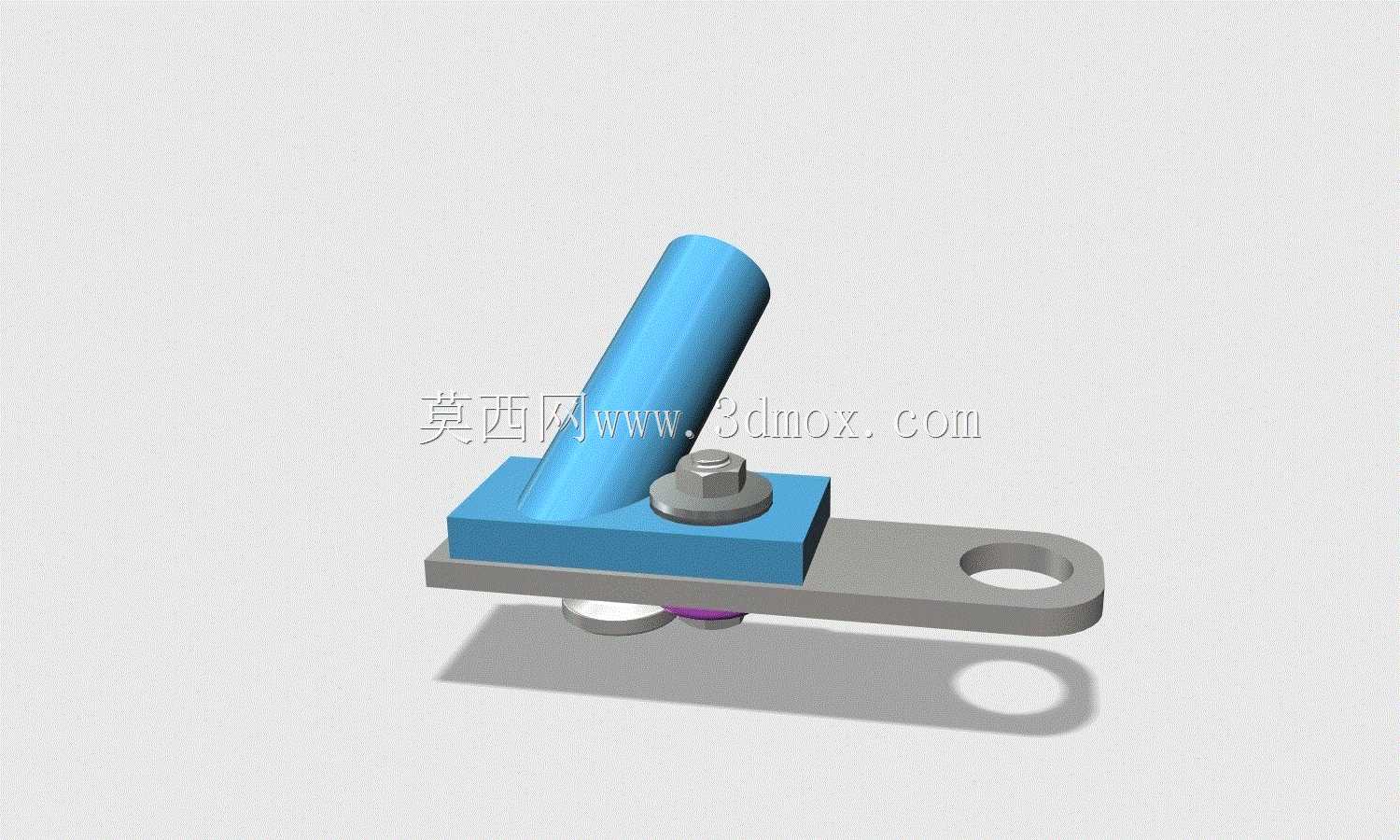

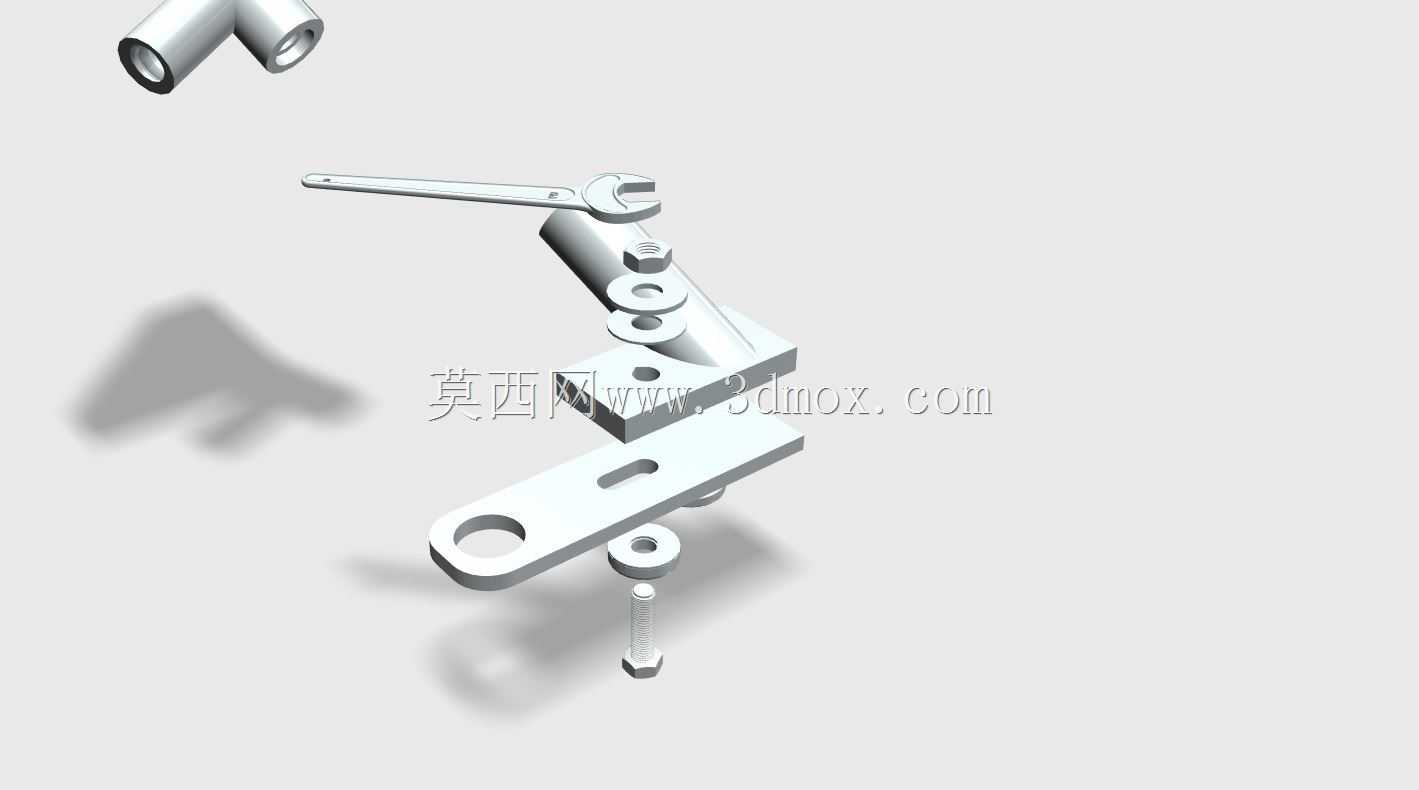

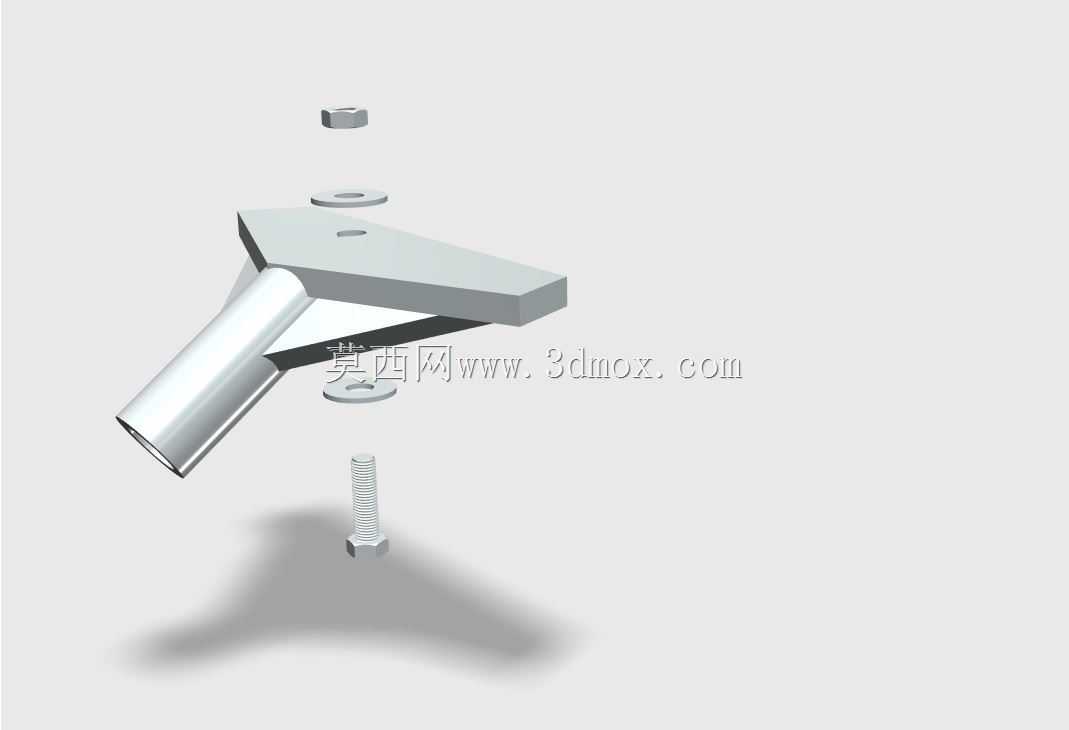

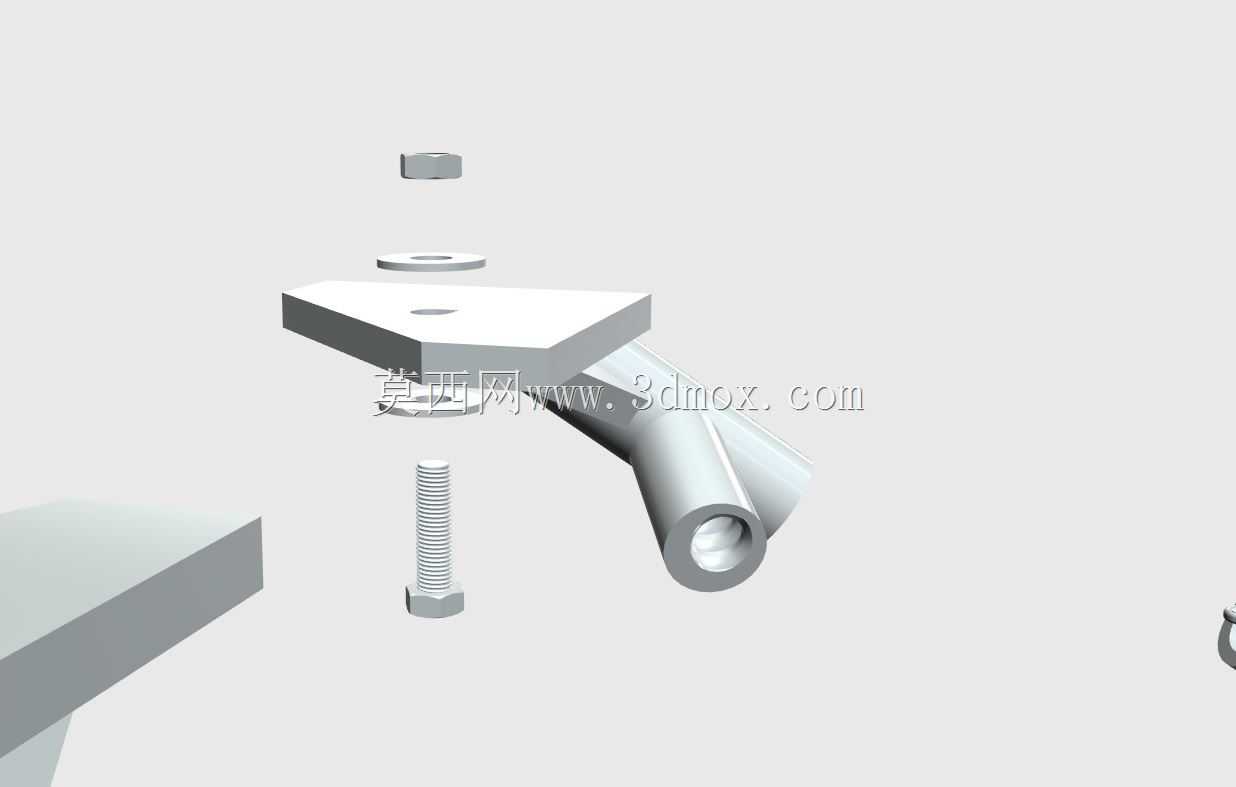

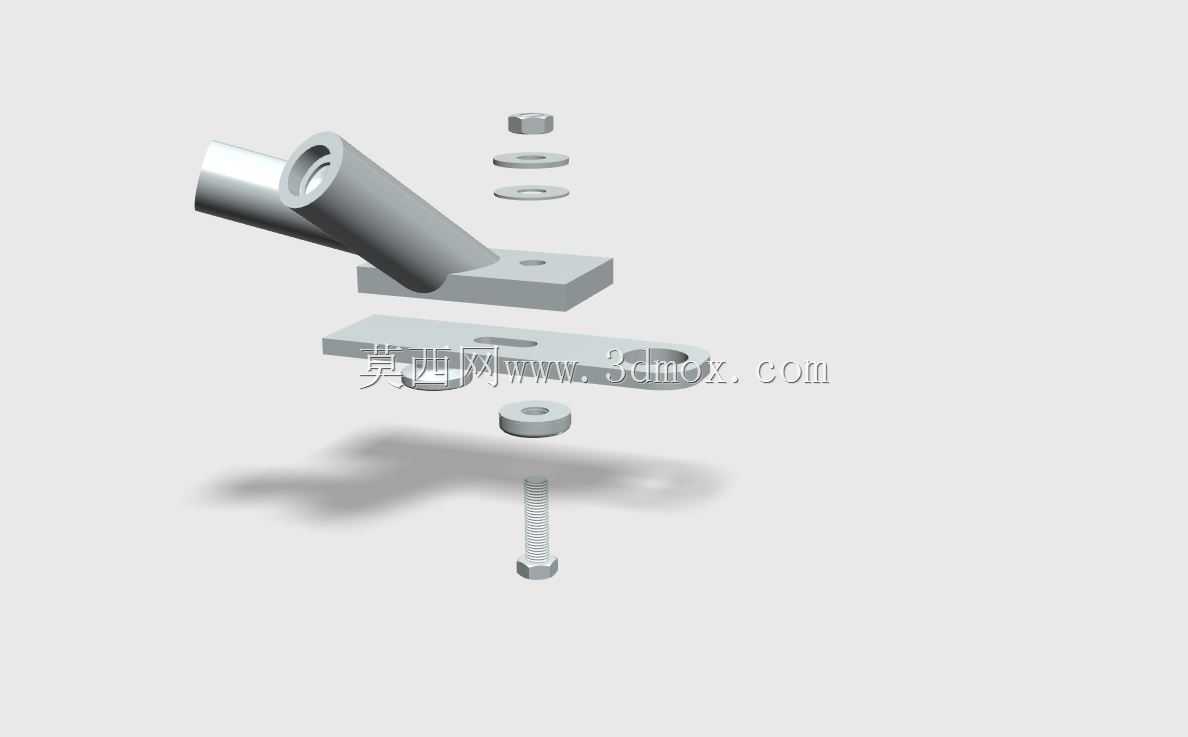

　　支腿与上部安装板的连接采用快插式结构，连接座预先固定在安装板底部，支腿杆件插入连接座后通过弹性卡销锁定，不需要额外工具就能完成支腿的展开与锁定，出厂前可以将连接座、支腿上段预先组装为整体，运输时支腿可以绕连接座转轴折叠贴合在安装板背面，整体收纳后体积仅为展开状态的三分之一，可以放入常规的设备携行包内。现场架设时只需要将三根支腿展开至卡销自动锁定，再调整底部支脚的高度就能完成支架调平，整个组装过程不需要携带扳手、螺丝刀等额外工具，熟练作业人员的架设时间可以压缩在1.5分钟以内，大幅缩短点位部署的准备时间。

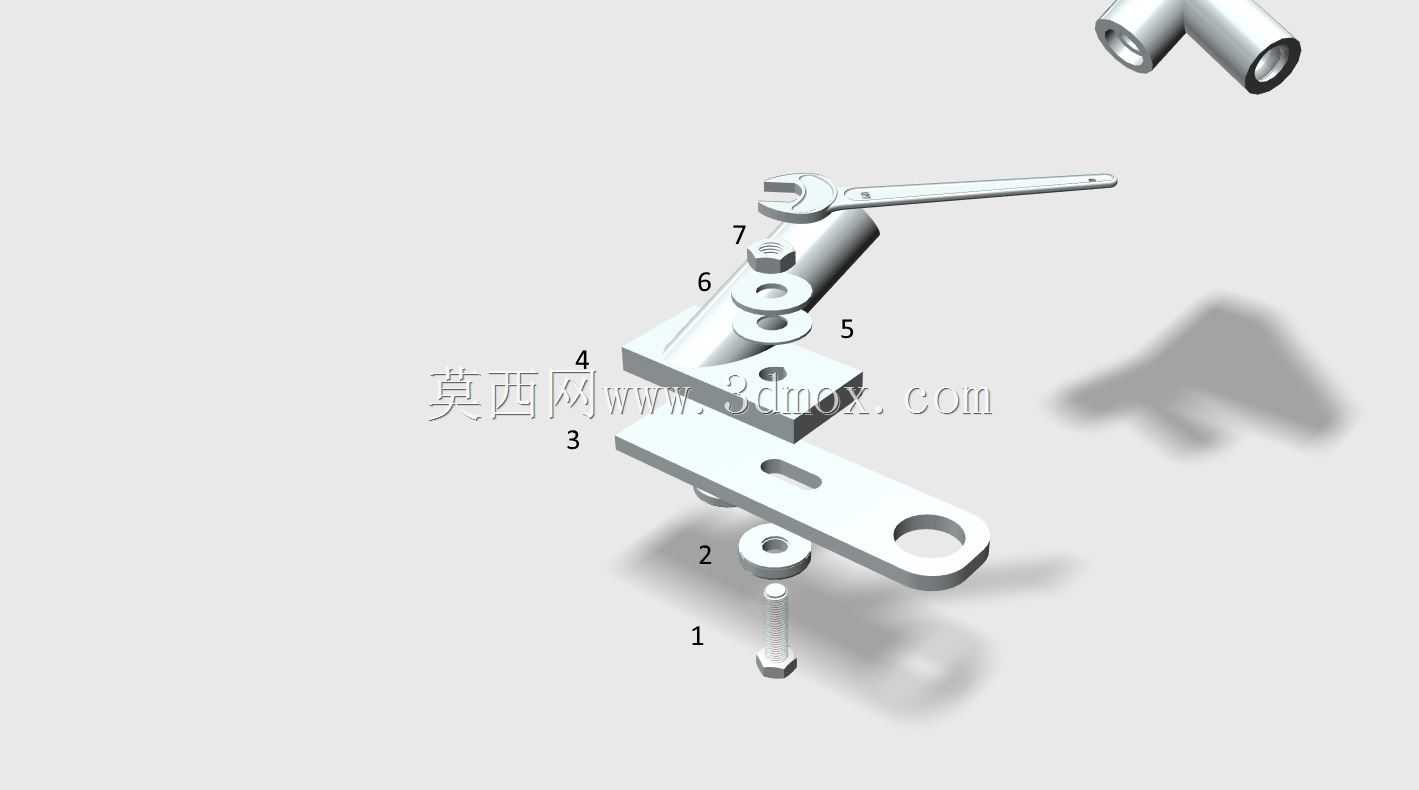

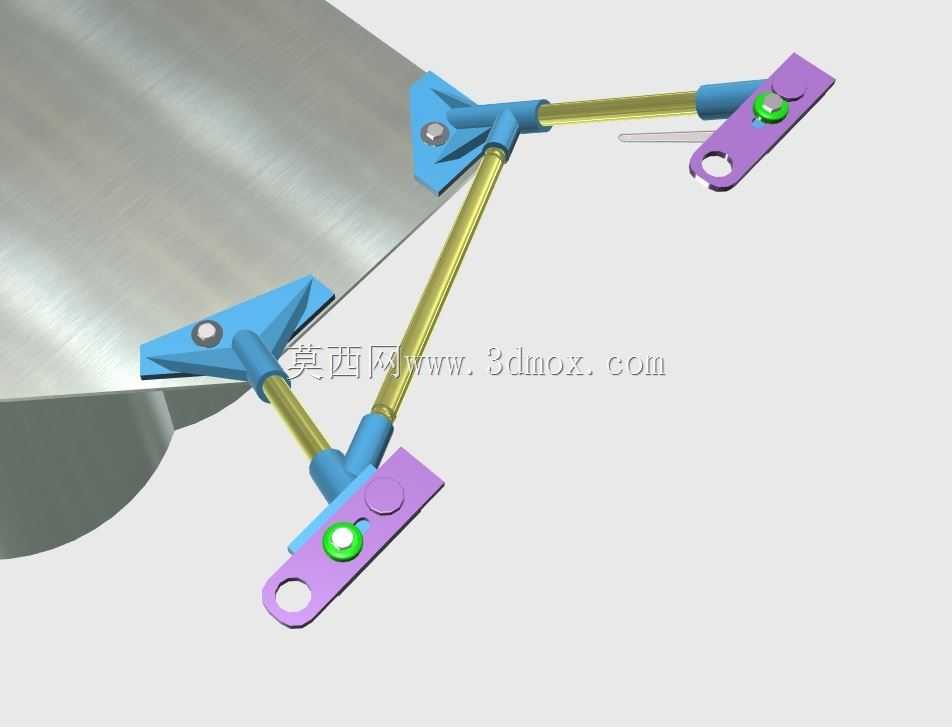

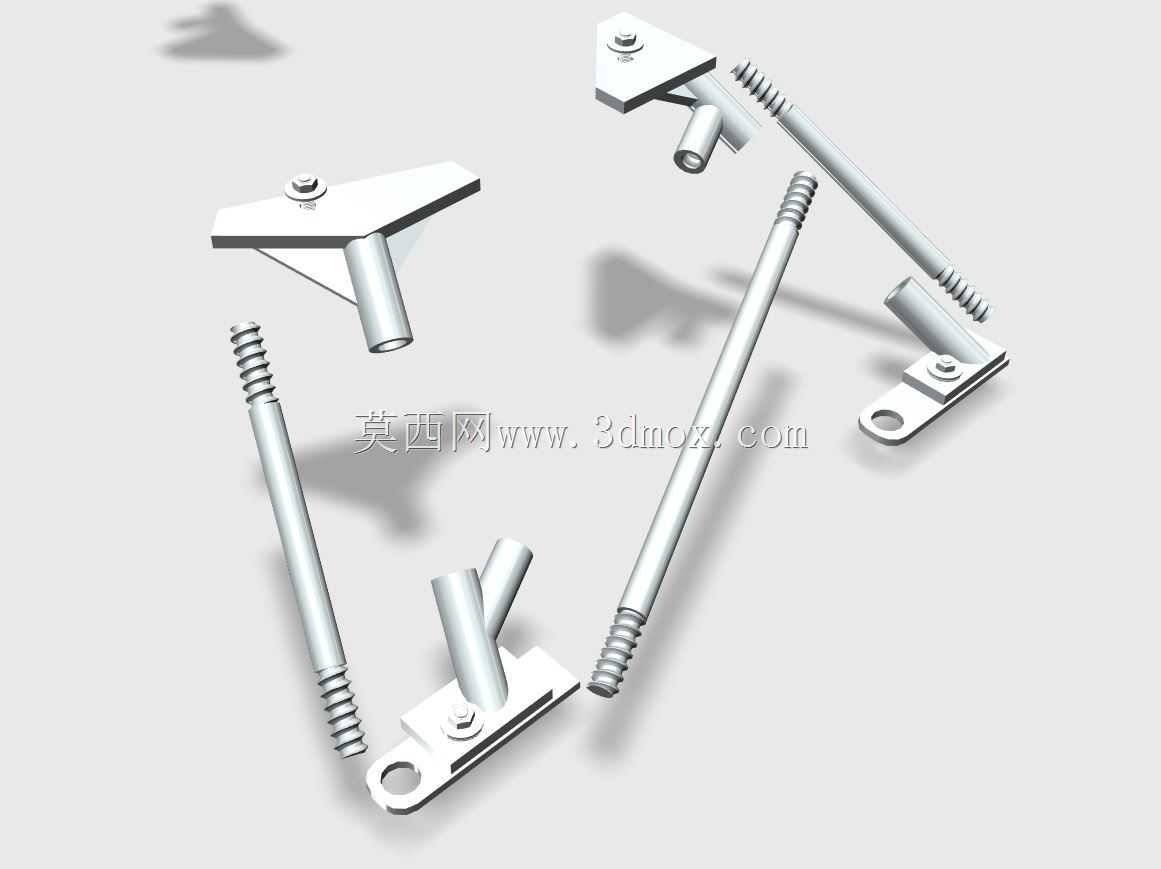

　　底部支脚采用可调式设计，每个支脚底部都带有紫色的防滑脚垫，脚垫上预留的固定孔可以在硬质地面上通过膨胀螺栓固定，也可以在软质地面上通过地钉锁定，避免支架受外力出现滑移；支脚的调节螺杆带有细牙螺纹，转动调节杆就能微调单根支腿的高度，即使在不平整的碎石地面、坡地上也能快速将上部安装板调整至水平状态，保证上部设备的工作姿态符合要求。支腿之间的横向连接杆采用两端铰接的设计，支腿展开时连接杆自动绷紧形成稳定的三角支撑结构，不会出现支腿外张导致的结构失稳问题，折叠时连接杆也会随支腿同步转动，不会出现结构干涉。

　　从安装边界来看，上部安装板的有效安装平面尺寸可以覆盖常规EAS设备的底部安装范围，安装孔位采用通用化间距设计，除了适配指定型号的EAS设备外，也可以通过转接板搭载其他同规格的通讯设备；支腿展开后底部的支撑跨距经过反复验算，在1kg总承重的情况下，即使受到六级左右的侧向风力，支架也不会出现倾覆，完全满足户外临时部署的稳定性要求。所有连接位置的公差都经过优化，3D打印件的安装孔预留了0.2mm的装配间隙，不需要二次打磨就能顺利完成装配，标准件全部采用公制通用规格，现场如果出现零件损坏，可以随时用同规格的标准件替换，不会因为特殊零件缺失影响作业进度。
