单零件斜装式快接安装固定支座结构

　　日常做小型自动化设备、桌面级实验工装的结构设计时，经常会遇到需要快速接驳管路、杆类构件同时还要兼顾安装便捷性的场景，很多时候为了省装配工时、减少零件库存，会倾向于用一体化的结构件来替代多零件拼接的装配件，这个斜向安装的固定支座就是针对这类需求做的结构设计。从实际使用场景来看，这类构件常被用在小型气动回路的气杆接驳、桌面工装的导向杆固定、甚至是小型3D打印设备的耗材导向支架位置，不需要复杂的装配工序，单件即可完成安装与构件固定的双重功能。

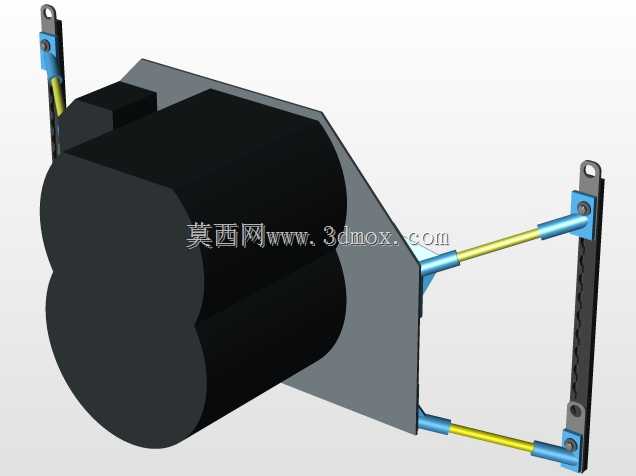

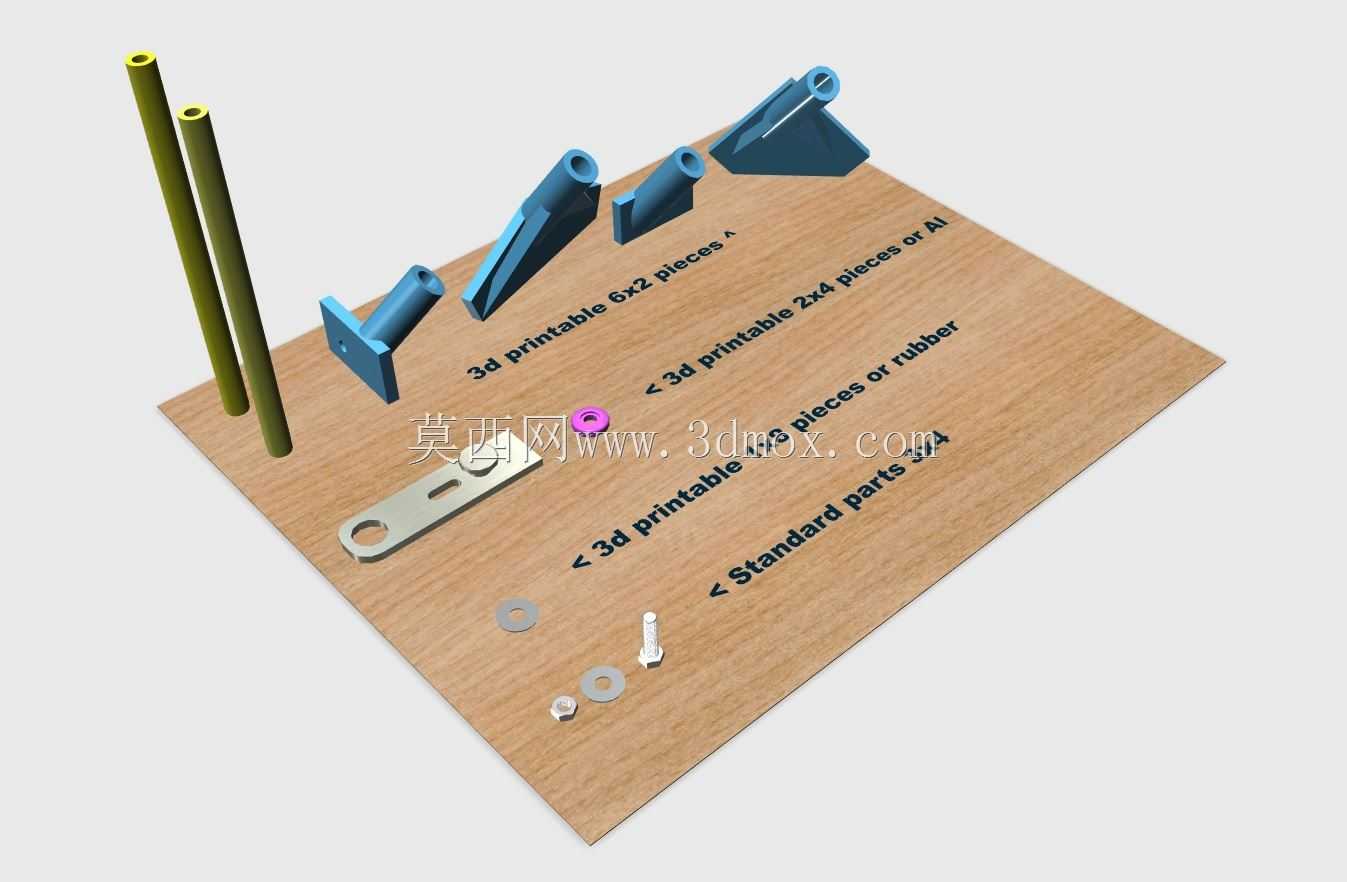

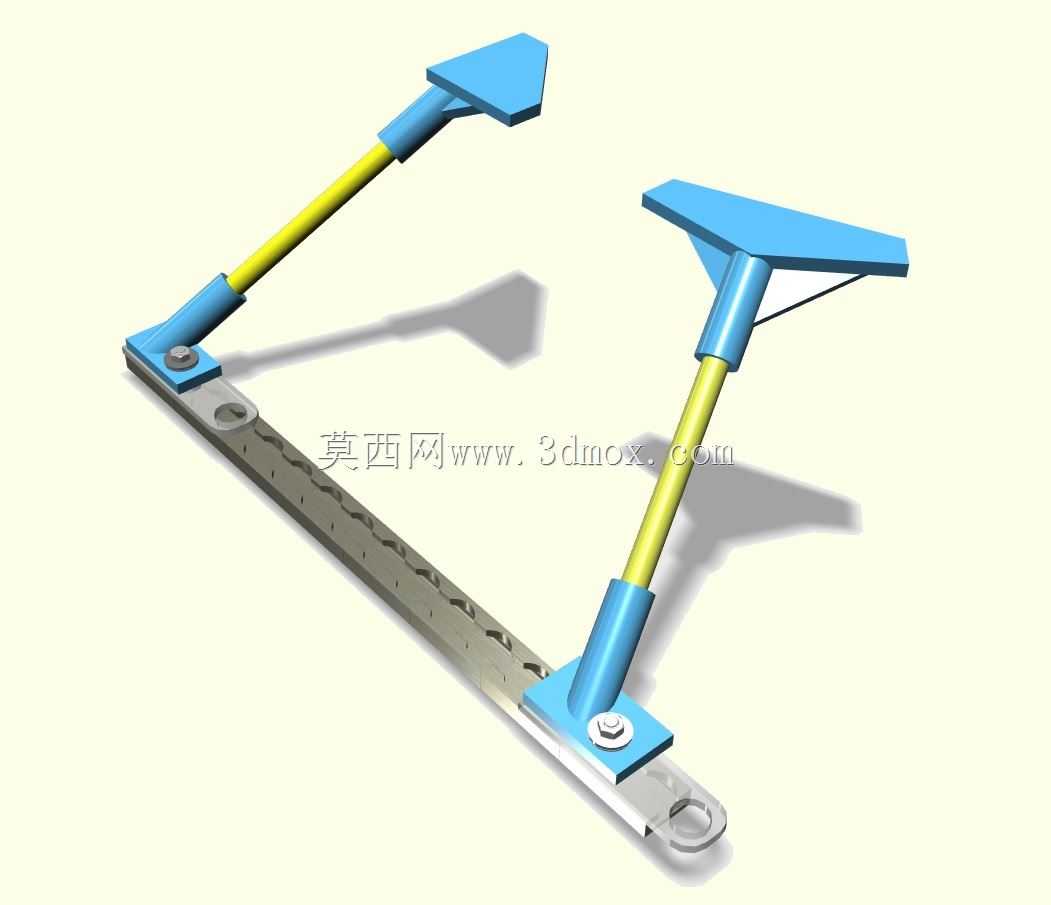

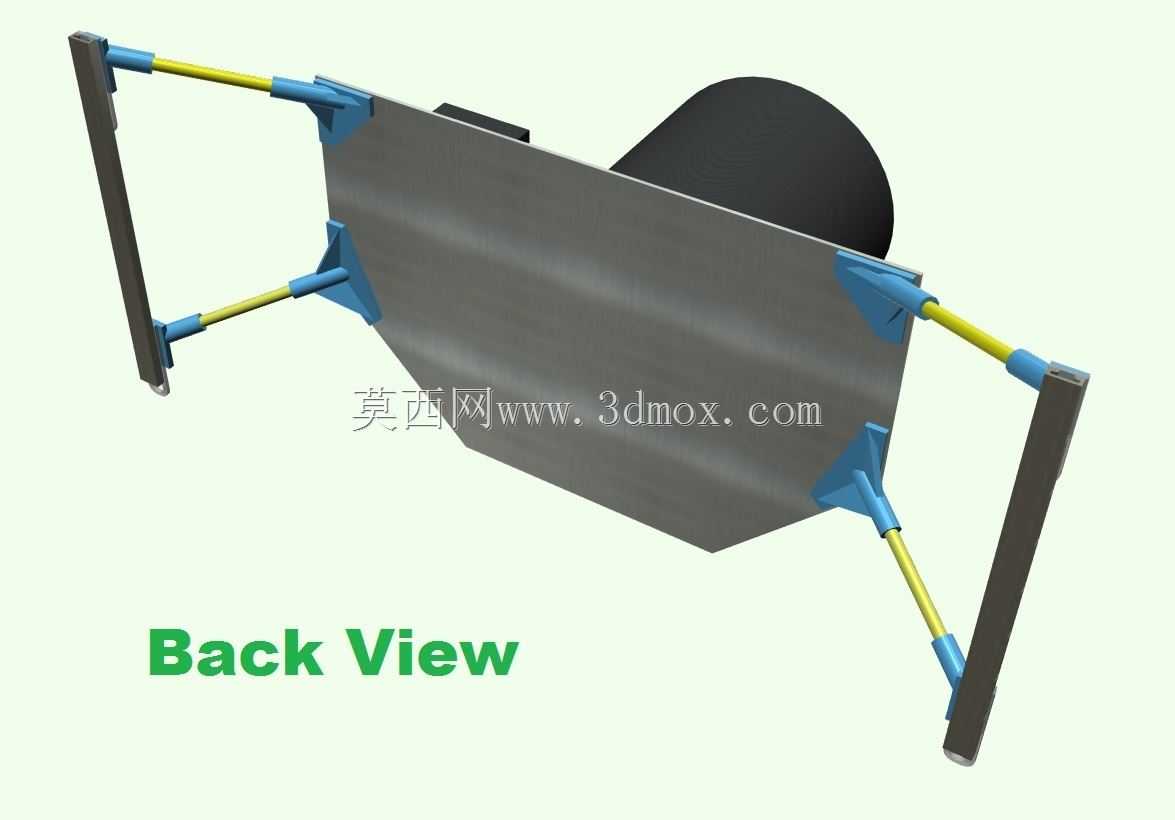

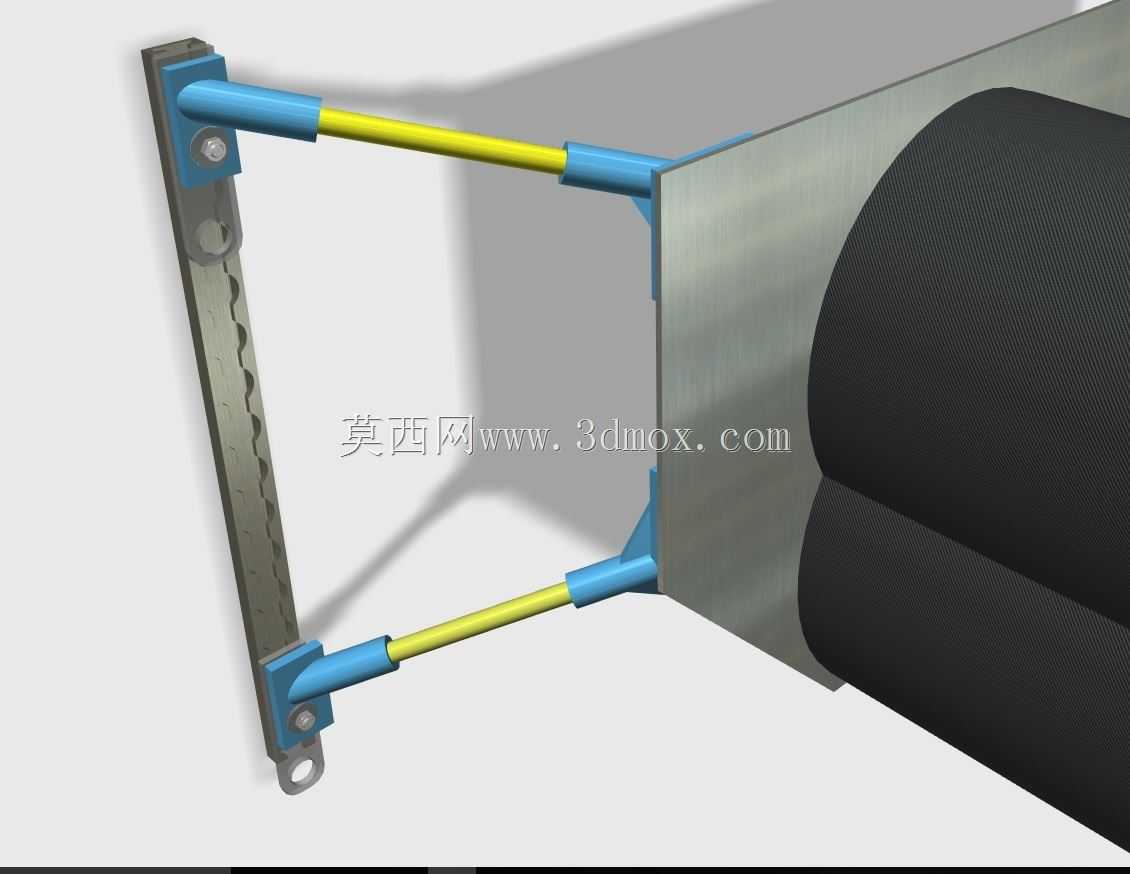

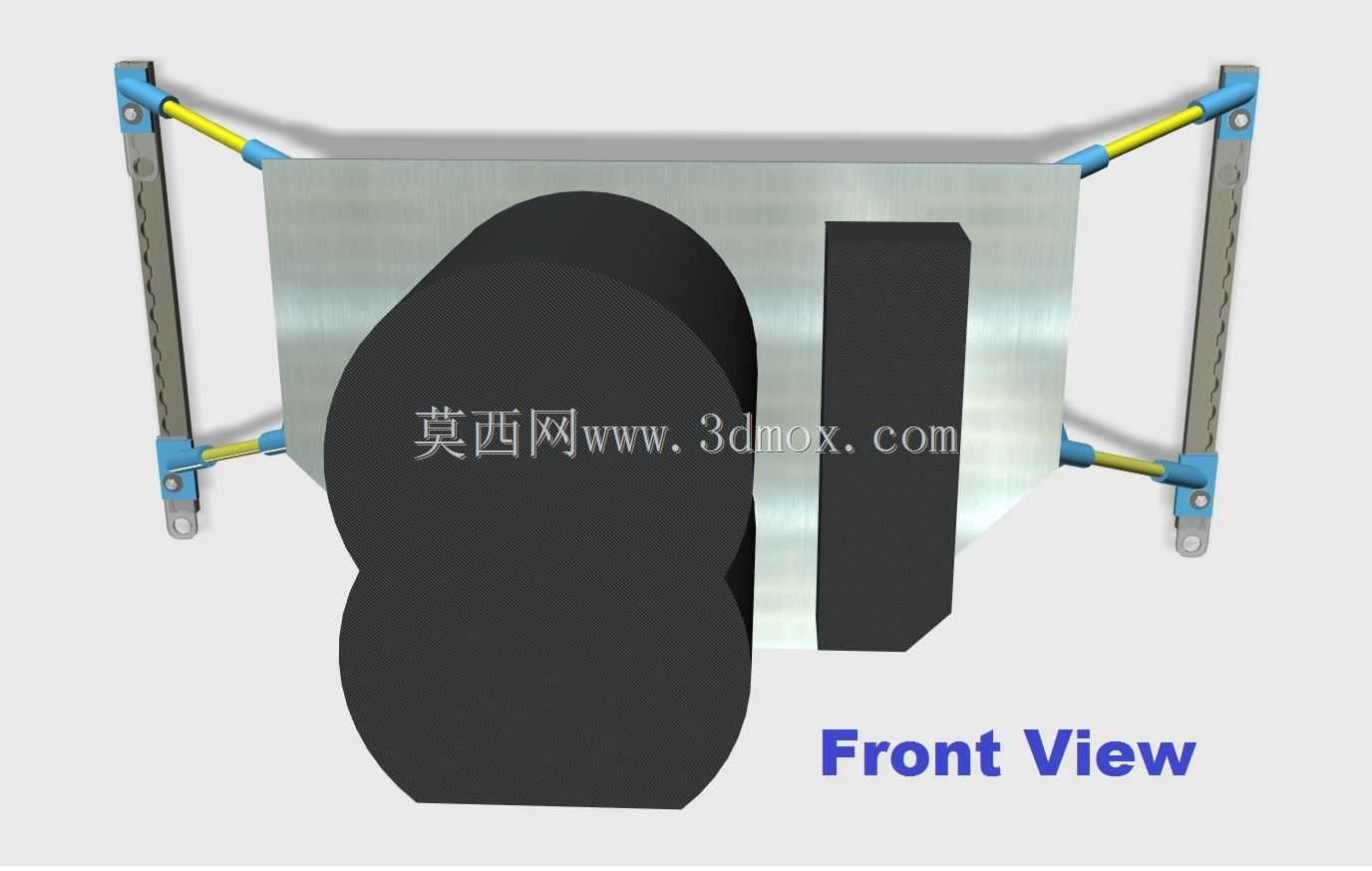

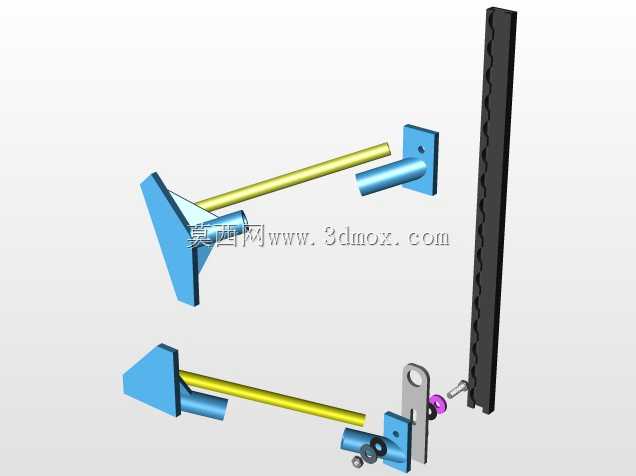

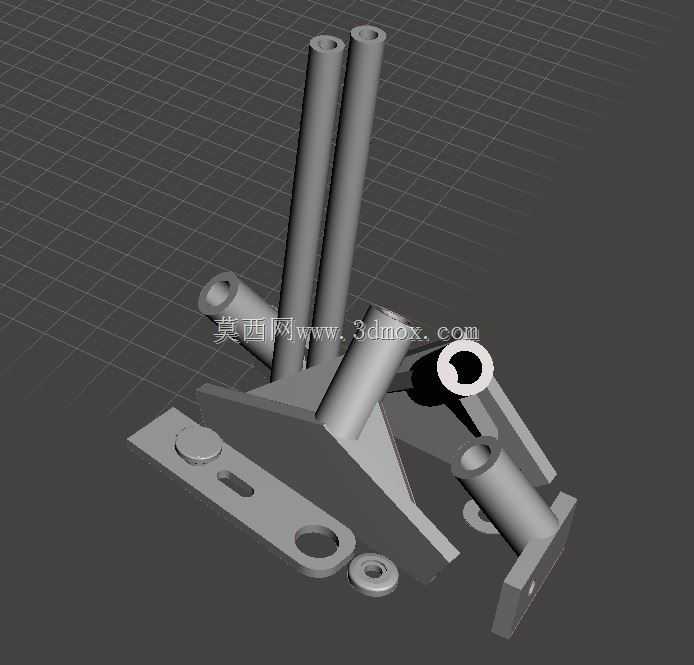

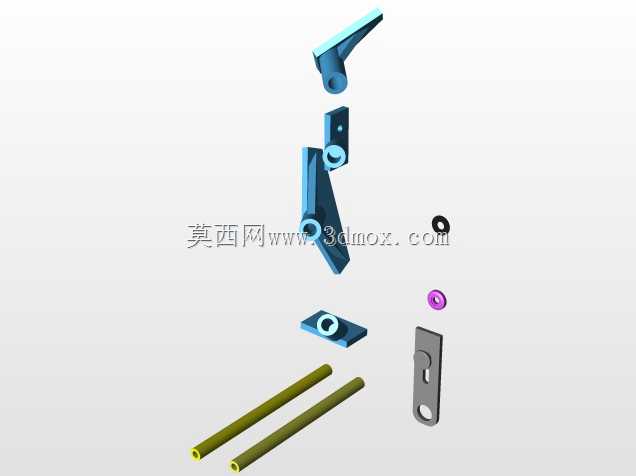

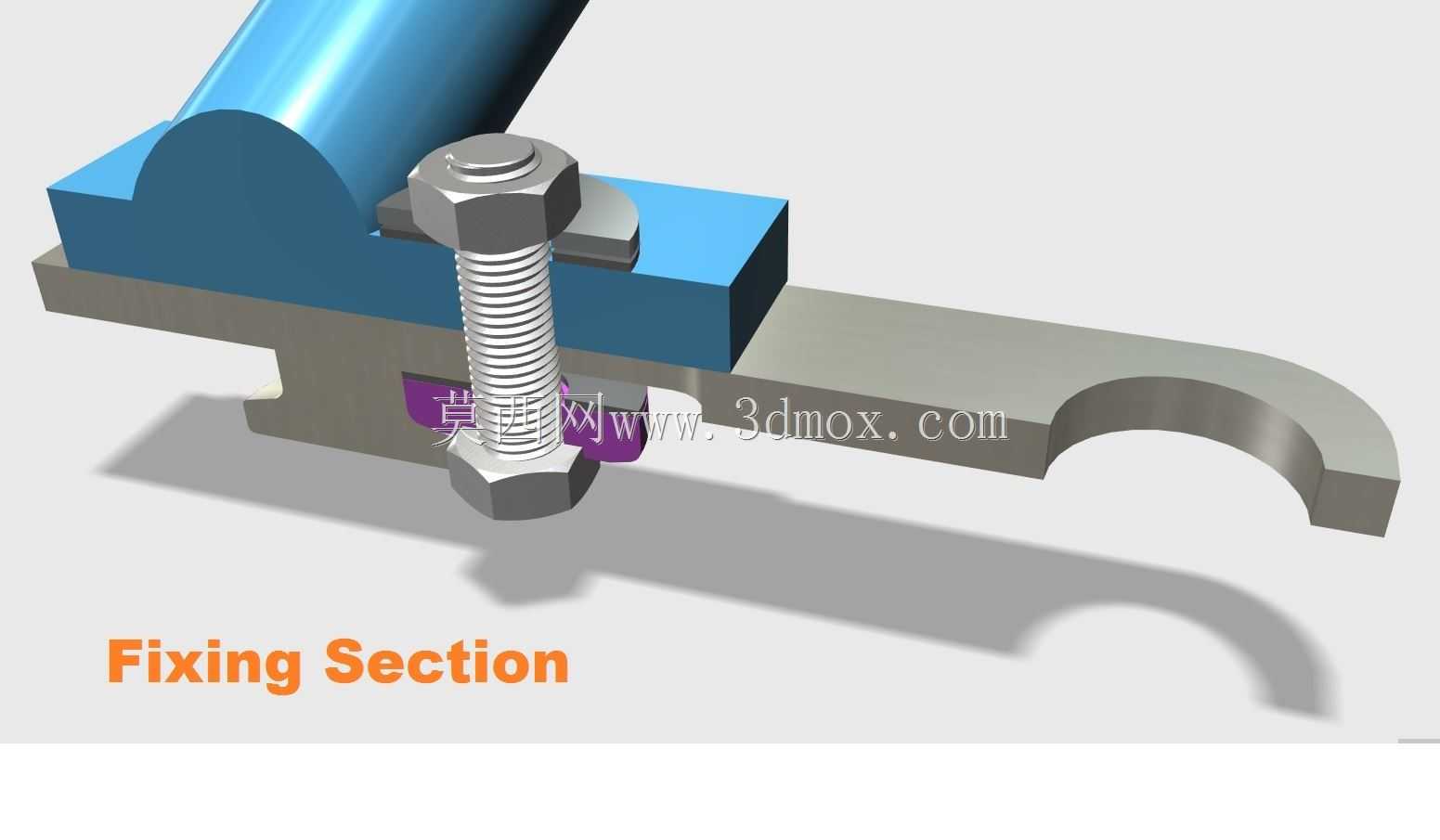

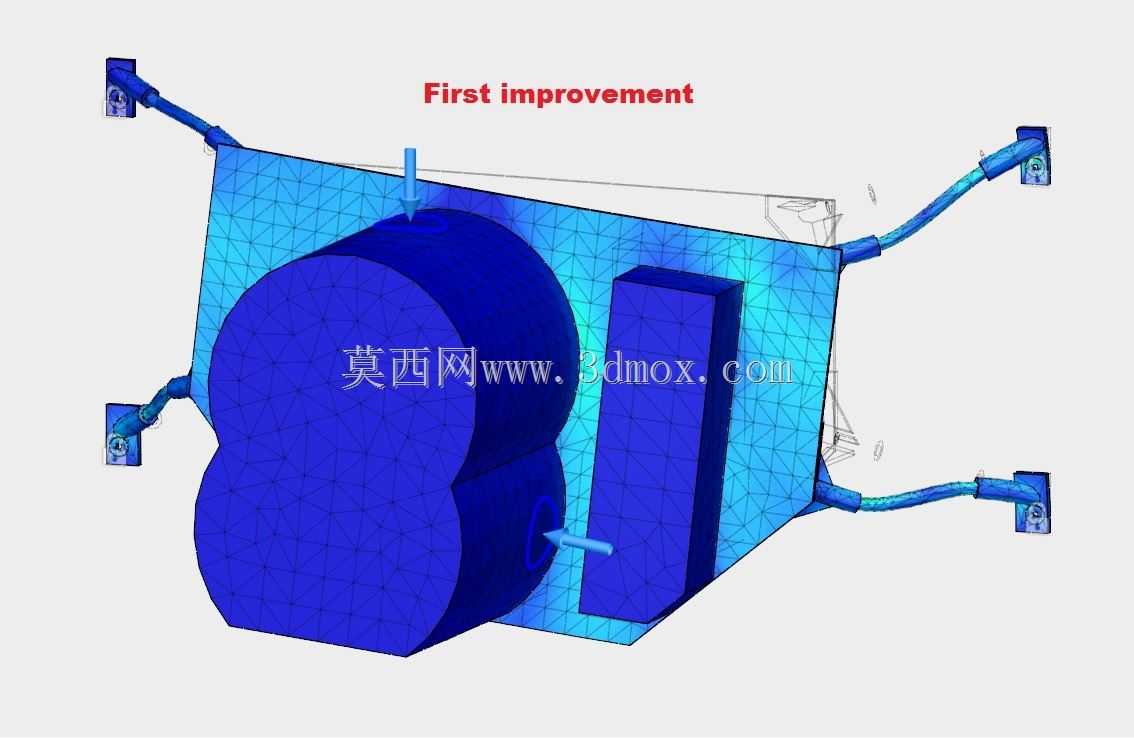

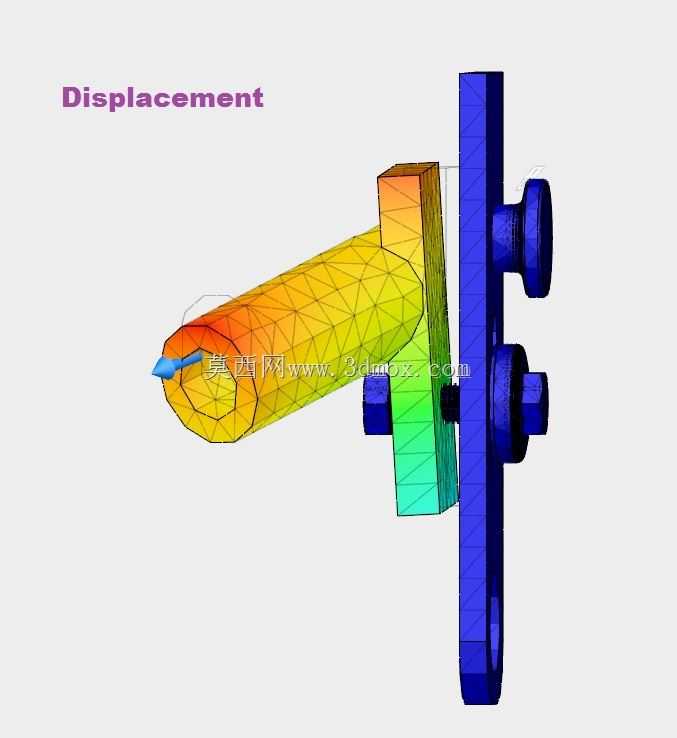

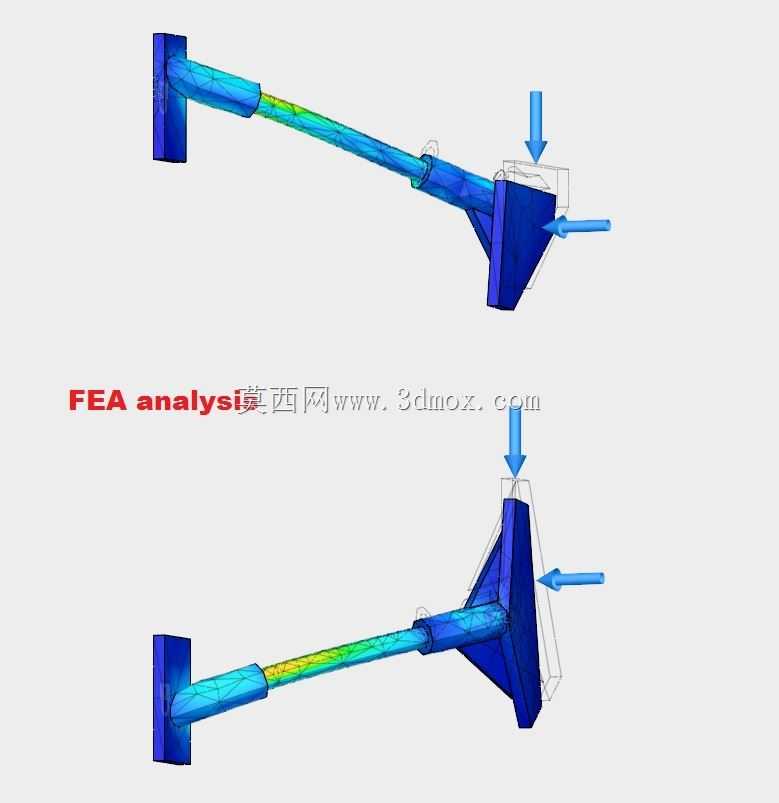

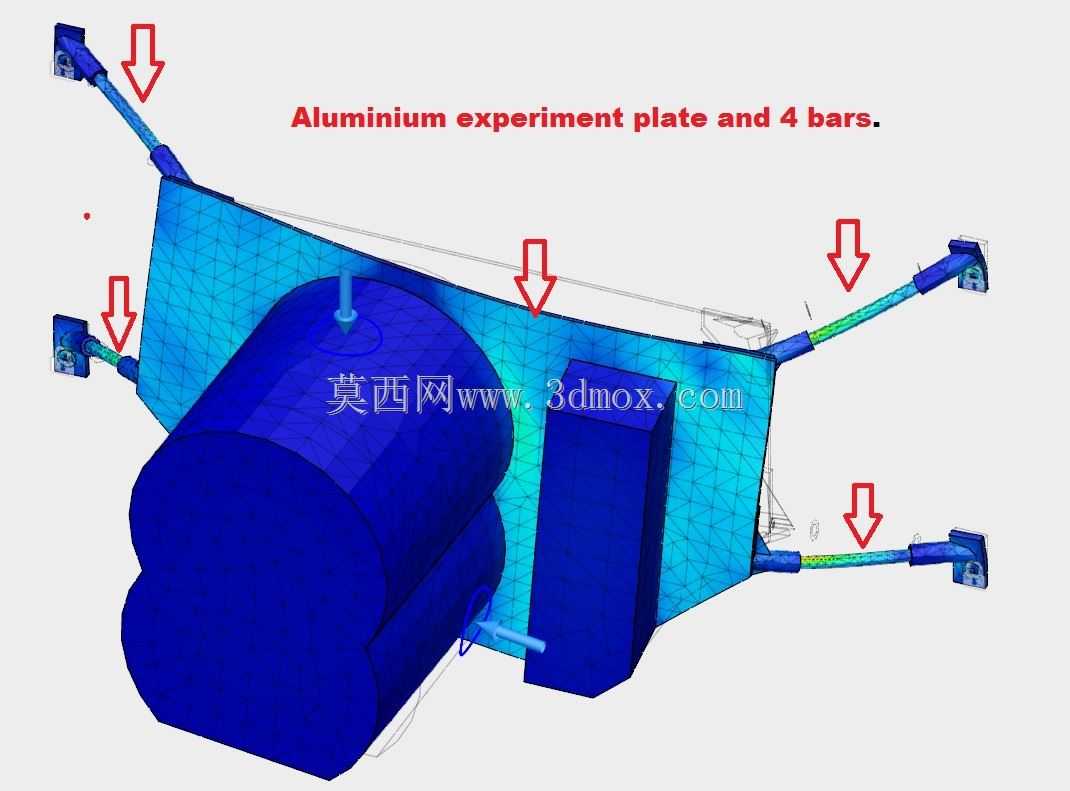

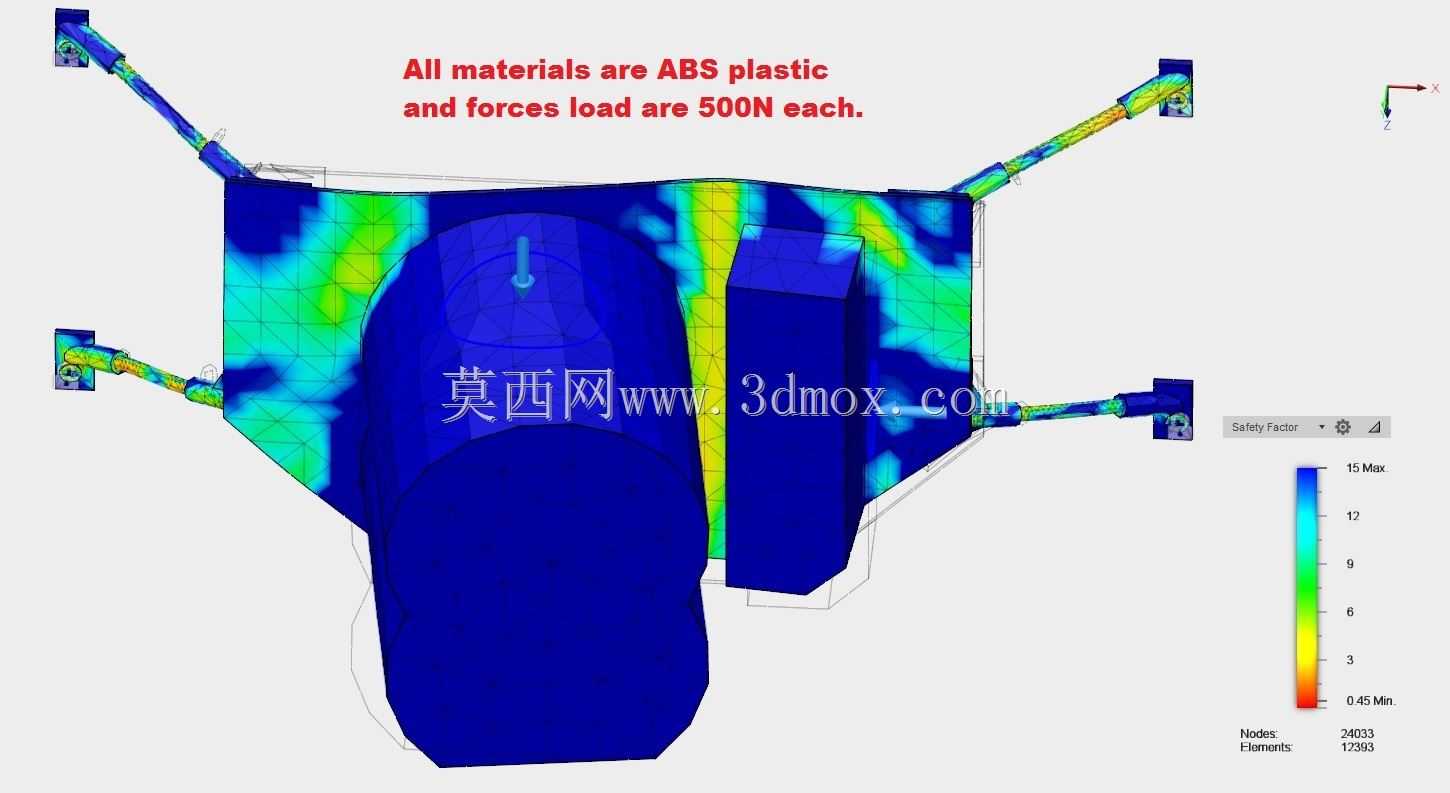

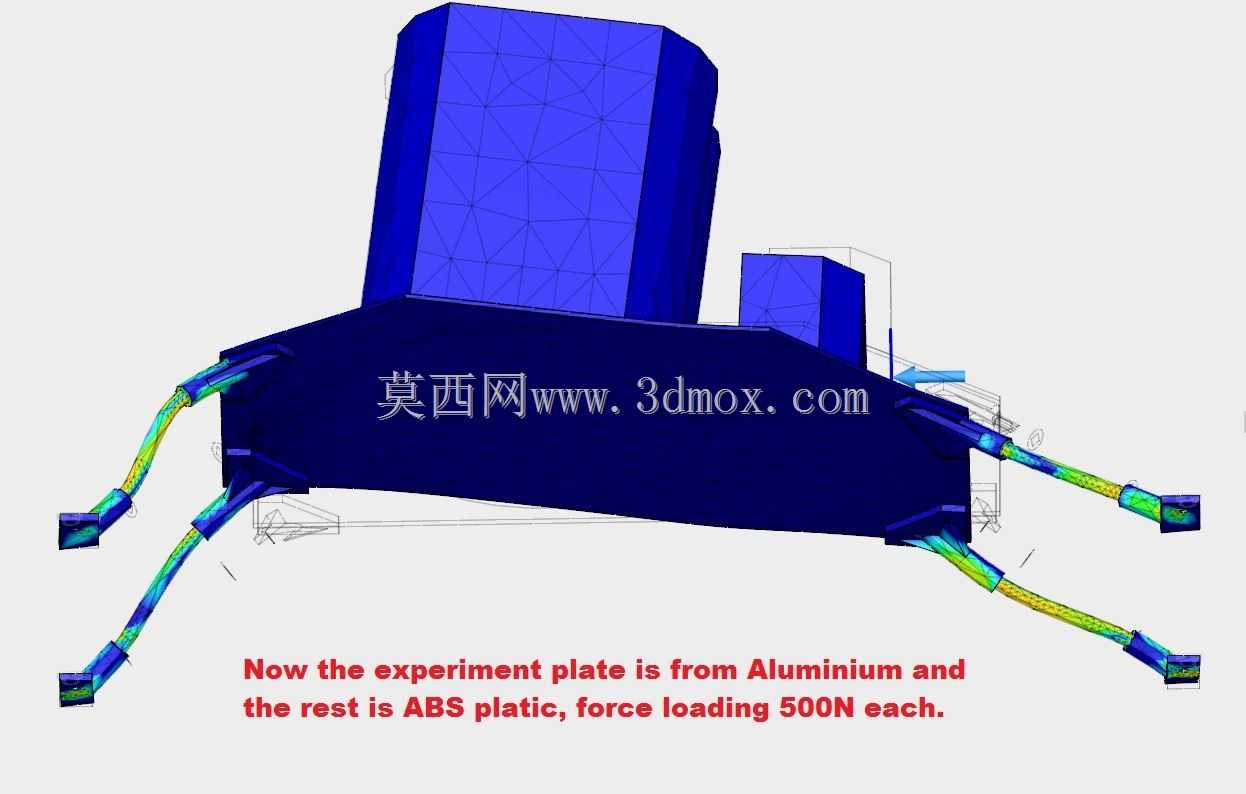

　　设计思路上完全围绕减量化、易加工的核心来展开，整个构件仅为单一零件，没有额外的拼接、焊接工序，完全适配FDM类型的3D打印加工，选用常规ABS塑料即可满足使用强度要求，经过FEA受力校核，在300N的垂直于安装面的载荷下，结构的应力集中区域均处于ABS材料的许用应力范围内，不会出现塑性变形或者断裂失效的问题。结构上分为三个核心功能区：底部的安装平板区预留了标准的圆形安装过孔，可以直接通过螺栓固定在型材台面、设备基板或者工装底板上，安装孔的位置避开了上部斜管的投影区域，安装时扳手有足够的操作空间，不会和上部结构产生干涉；中间的承载基座区做了加厚处理，用来承接上部斜向管座的载荷，同时基座上预留了标准的紧固件安装位，可以通过顶部的锁紧螺母实现插入斜管内的杆类、管类构件的锁紧固定，不需要额外做抱箍结构，锁紧时的压紧力直接通过加厚的基座传递到底部安装板，受力路径短，没有多余的传力环节，能有效减少长期载荷下的结构蠕变；上部的斜向管座采用了标准的圆柱通孔设计，斜向角度经过优化，既可以满足常见的斜向导向、斜向支撑的安装角度需求，也能避免管座和安装板之间出现应力集中的锐角连接，管座外壁和基座之间做了小尺寸的过渡圆角，既可以减少3D打印时的支撑用量，也能进一步分散连接处的应力。

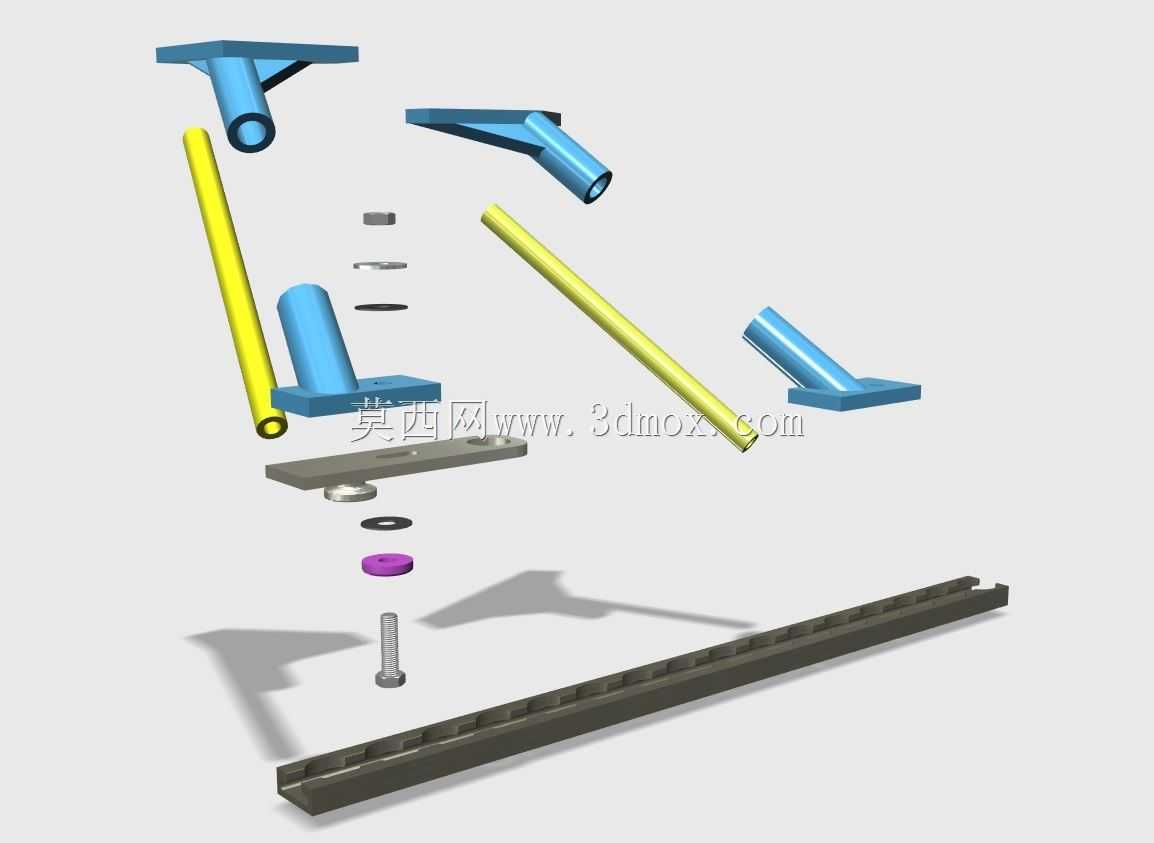

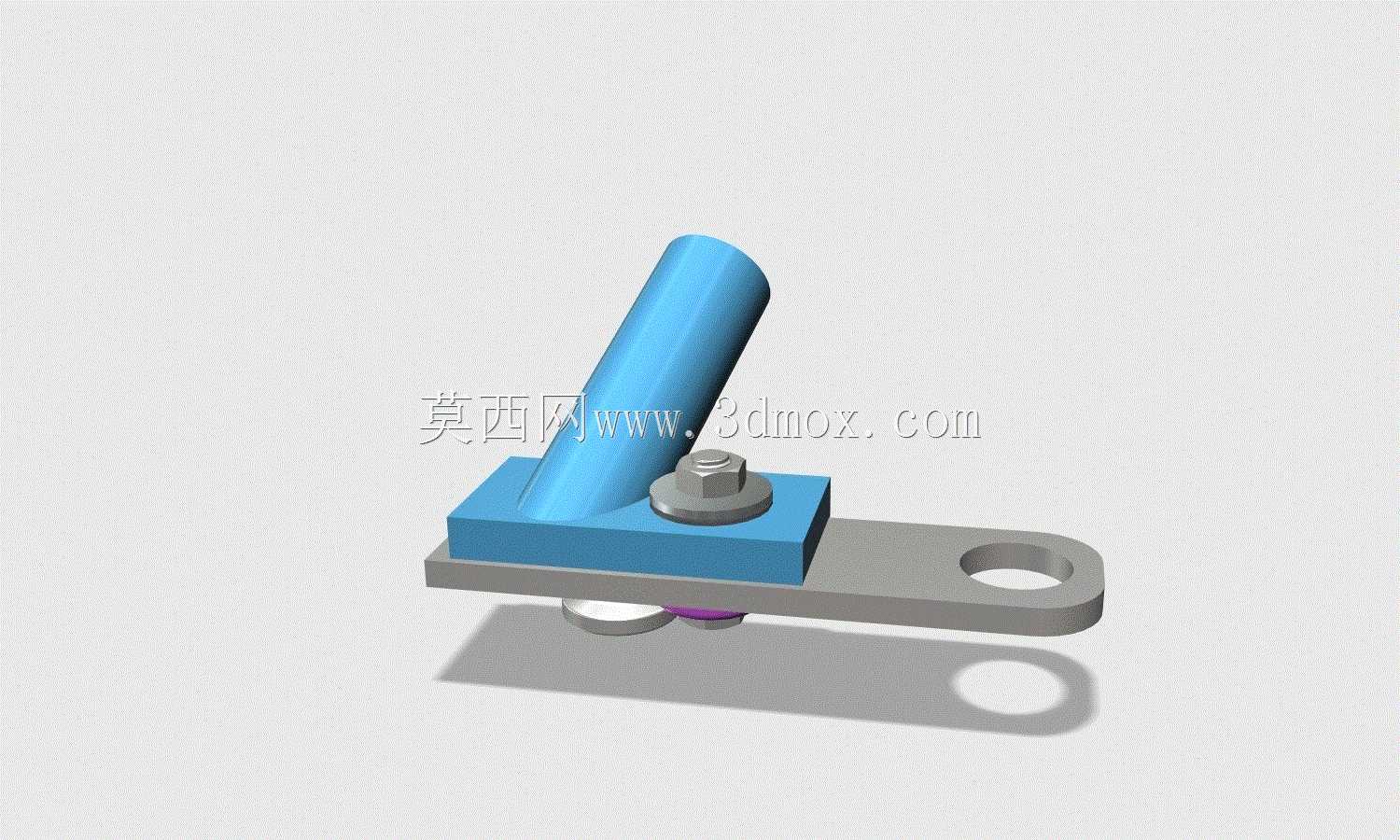

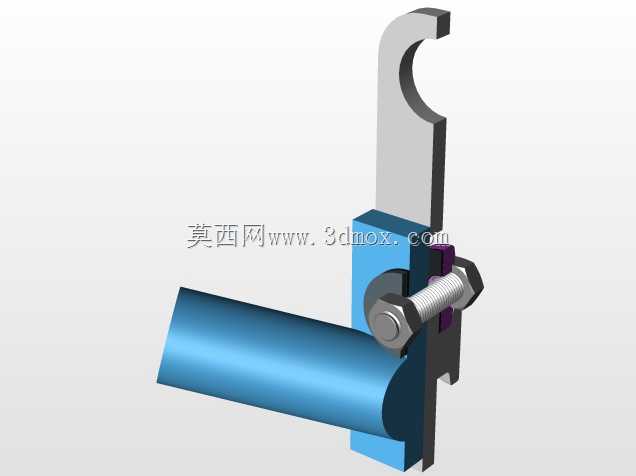

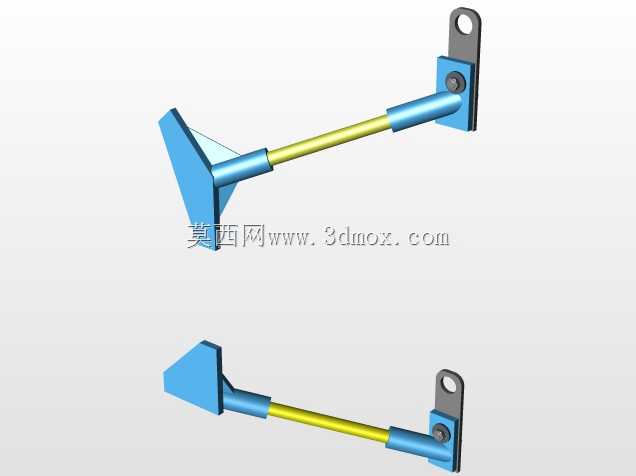

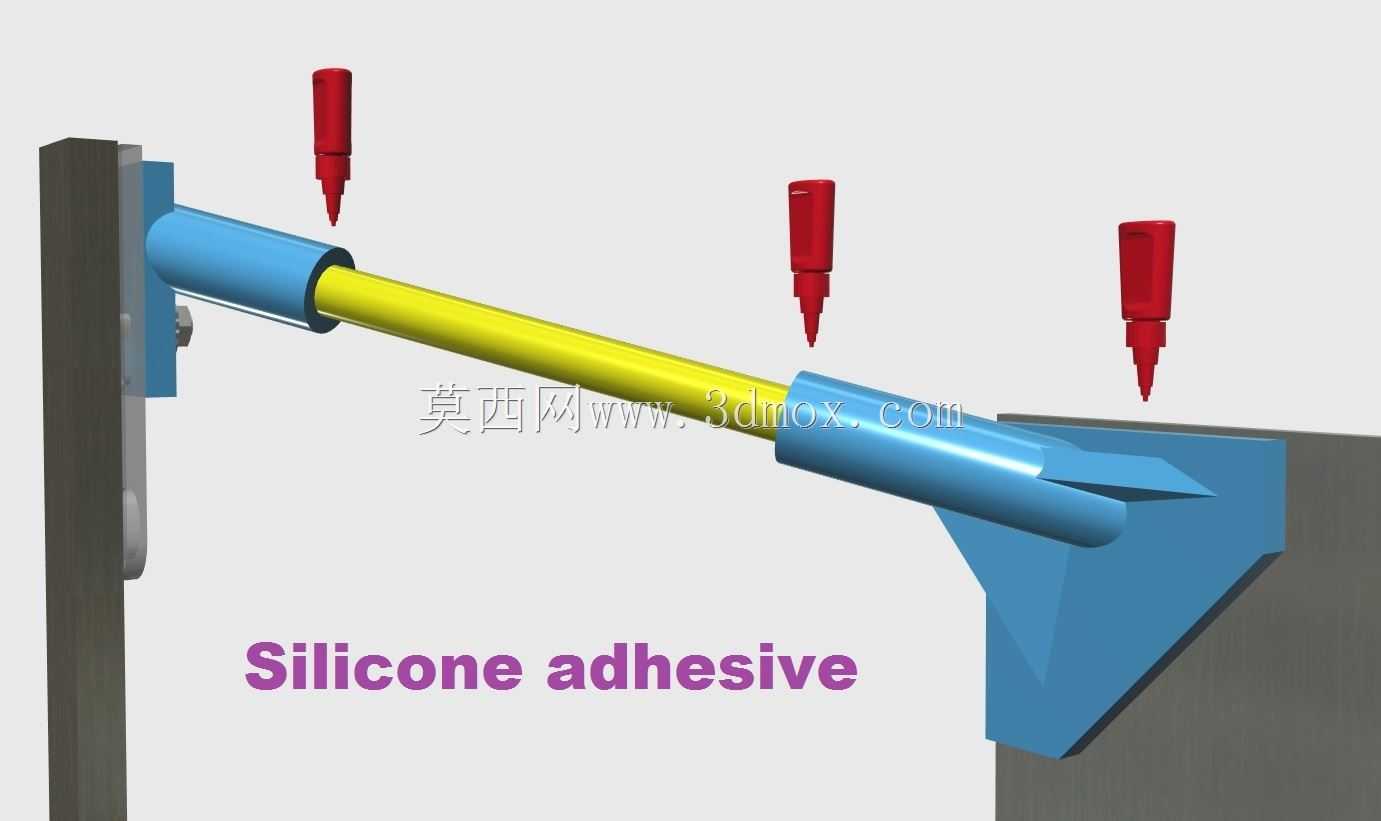

　　从安装边界尺寸来看，底部安装板的厚度控制在常规五金配件的通用厚度范围内，总长度适配单螺栓固定的安装间距，不会占用过多的安装面空间；上部斜管的外径尺寸和常用的轻型导向杆、气动管路的外径适配，插入深度足够保证锁紧后的构件稳定性，不会出现锁紧后杆件晃动的问题；顶部的锁紧螺母采用标准外六角规格，用常规的活动扳手或者套筒即可完成锁紧操作，不需要定制专用工具。实际使用时，只需要先将支座通过底部安装孔固定在安装基准面上，再将需要固定的杆类或者管类构件插入上部的斜向通孔内，调整到需要的伸出长度后拧紧顶部的锁紧螺母即可完成装配，整个安装过程不需要额外的装配件，单件即可实现固定、锁紧、角度调整的全部功能，非常适合小批量定制工装、教学实验设备、个人DIY项目这类没有大规模量产、需要快速加工装配的场景。

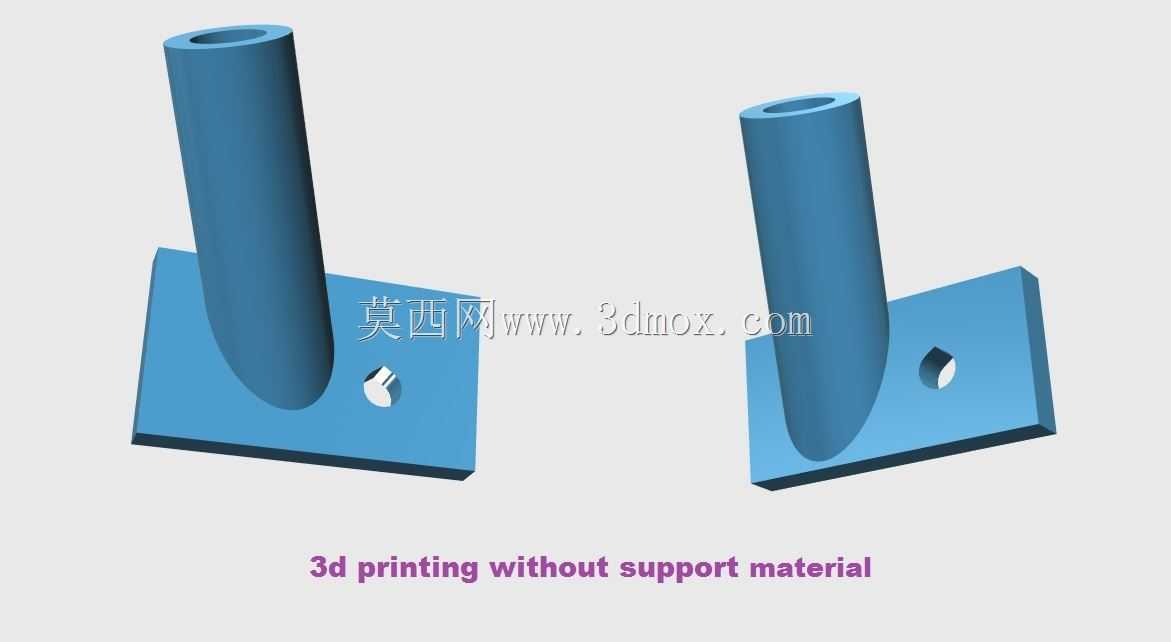

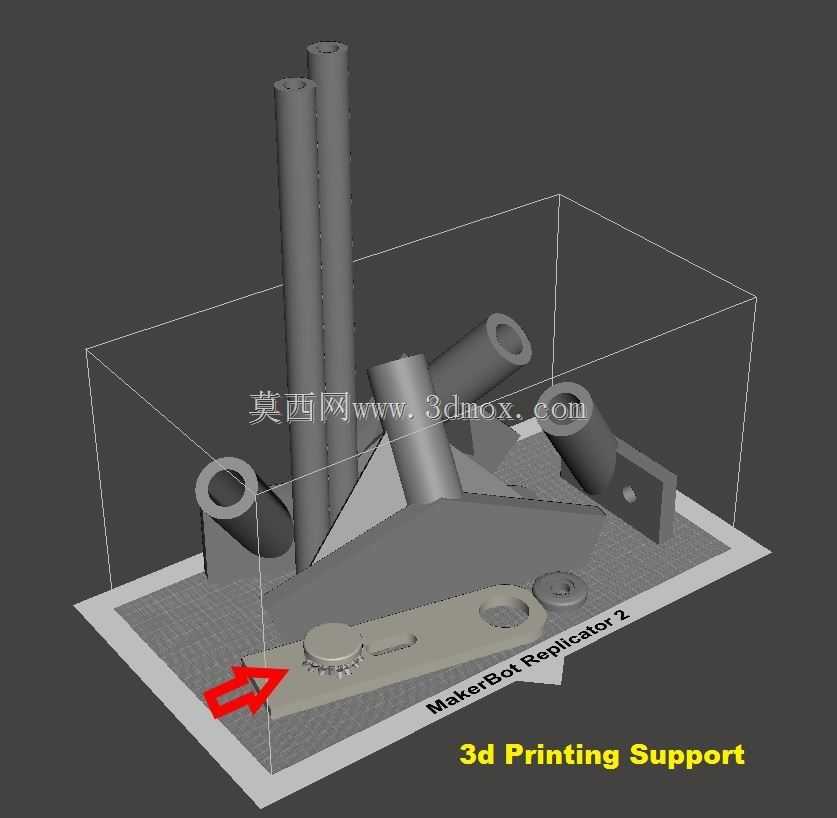

　　结构细节上也充分考虑了3D打印的工艺特性，所有的悬空面都做了45度以内的倾斜角度，打印时不需要添加大量的支撑结构，打印完成后只需要简单去除少量支撑毛刺即可直接使用，不需要后续的机加工或者打磨工序；所有的孔位都预留了3D打印的工艺余量，打印完成后不需要铰孔即可顺利穿入螺栓或者杆件，不会出现尺寸收缩导致的装配卡滞问题；受力较大的基座区域做了局部加厚，没有为了减重盲目挖空，保证了长期载荷下的结构稳定性，同时整体重量控制得很轻，即使是用在移动设备、便携式工装上也不会带来过多的重量负担。在做小型输送线的侧边导向杆固定、桌面级检测设备的探针支架固定、甚至是小型气动夹具的气缸斜向安装座时，这类单零件结构都能很好地替代传统的角码、抱箍组合的安装方式，减少零件采购种类，降低装配复杂度，同时因为是一体化结构，没有装配间隙带来的累积误差，安装后的构件位置精度也比多零件拼接的结构更高，长期使用不会因为螺栓松动出现位置偏移的问题。
