适配2mm钢球的1205丝杠配套滚珠螺母结构

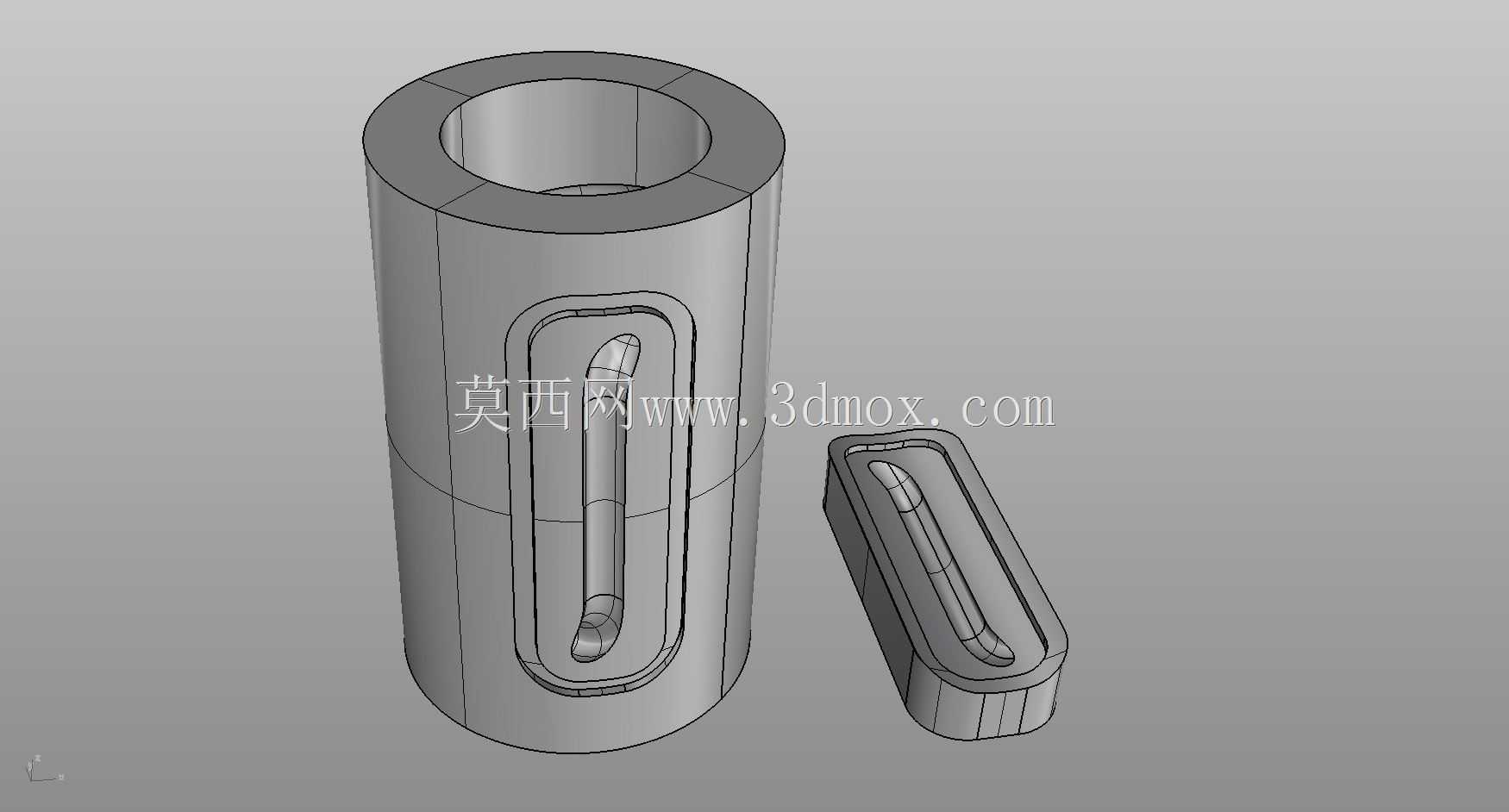

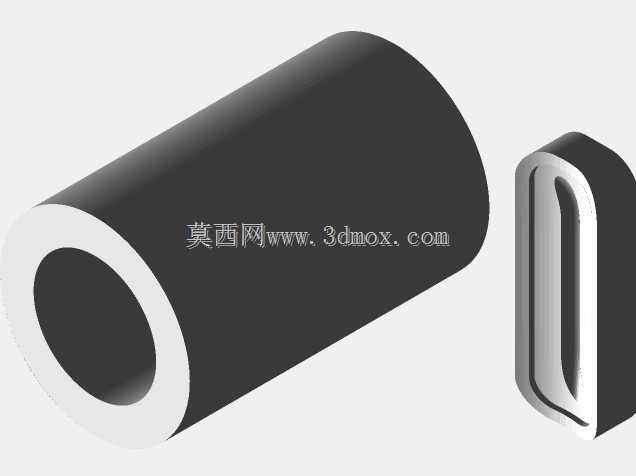

　　在小型精密直线传动场景里，比如桌面级数控滑台、小型自动化送料机构、实验室精密位移平台这类对传动回程间隙有要求的轻量化设备中，滚珠丝杠副的反向器结构与滚道贴合度，直接决定了整套传动机构的传动效率与重复定位精度。这次设计的滚珠螺母，是针对公称直径12mm、导程5mm的微型滚珠丝杠做的配套结构，核心思路是验证全接触滚道对2mm直径钢球的适配性，区别于常规有间隙公差的商用滚珠螺母，这套结构在建模阶段直接将滚道曲率设置为与钢球半径完全匹配的数值，没有预留常规量产件会留出的装配间隙与磨损余量，本质是面向结构验证的设计练习，用来观察零间隙状态下钢球在循环滚道内的运行轨迹与受力状态。从安装边界来看，螺母主体为圆柱形结构，外径控制在22mm，

　　总长度45mm，内孔与丝杠配合的公称直径严格匹配1205丝杠的滚道外径，侧面开设的反向器安装槽深度为3.2mm，槽体轮廓与外置的循环反向器完全贴合，反向器的进出珠口与螺母主体的滚道做了相切过渡处理，避免钢球在循环换向时出现卡滞或撞击。常规商用滚珠螺母为了适配批量生产的公差累积，通常会在滚道与钢球之间预留0.01-0.03mm的间隙，同时反向器的换向曲线会做一定的圆滑冗余，避免装配时出现错位卡珠，但这套设计完全取消了间隙预留，滚道的截面曲率半径与2mm钢球的半径完全一致，理论上可以实现钢球与滚道的全弧面接触，在轻载预紧的状态下能做到零回程间隙，但这种设计对加工精度的要求极高，只要滚道的轮廓度误差超过0.005mm，就会出现钢球卡滞、预紧力骤增的问题，并不适合直接量产使用，更适合作为3D打印验证的结构样件，用来观察微型滚珠螺母的循环路径设计是否合理。从功能特性上看，这套螺母采用的是外循环反向器结构，区别于内循环的腰型槽反向器，外置的矩形反向器加工难度更低，用FDM工艺3D打印时不需要做额外的支撑结构，反向器与螺母主体的安装槽采用小间隙配合，装配时可以通过微量的位置调整来对准滚道的进出珠口，对于3D打印的样件来说，这种分体式结构比一体式内循环结构的打印成功率更高，也方便后续调整反向器的换向曲线。在实际的小型设备应用中，1205规格的滚珠丝杠通常用来承载10kg以内的轴向负载，直线运动速度不超过0.5m/s，常规的商用螺母因为有间隙预留，

　　在频繁正反转的工况下会出现0.02mm左右的回程间隙，需要通过双螺母预紧或者垫片预紧来消除间隙，但这套全接触设计的螺母如果能通过高精度工艺加工出来，单螺母就能实现零间隙传动，不需要额外的预紧结构，能大幅缩小整套传动机构的轴向安装尺寸，适合安装空间非常紧凑的小型精密设备。设计过程中，滚道的螺旋线轨迹严格按照导程5mm的参数生成，螺旋升角计算为4.55度，反向器的换向曲线采用了等加速等减速的运动规律，避免钢球在换向时出现刚性冲击，钢球的循环回路数量设置为1圈，也就是总共12颗钢球参与承载，这个钢球数量是根据螺母的有效行程长度计算的，既能保证足够的承载接触点，又不会因为钢球数量过多导致循环阻力增大。需要注意的是，

　　因为这套结构没有预留磨损余量，在实际运行中如果没有持续的润滑，滚道与钢球的磨损速度会比常规带间隙的螺母快很多，而且对安装的同轴度要求极高，螺母座与丝杠支撑座的同轴度误差必须控制在0.02mm以内，否则会出现钢球受力不均、局部应力过大的问题，直接导致螺母卡滞无法运行。从3D打印的适配性来看，螺母主体的所有结构都没有小于1mm的薄壁特征，最小壁厚为2mm，反向器的最小壁厚为1.5mm，完全满足PLA、PETG等常见3D打印材料的打印工艺要求，打印时不需要添加内部支撑，只需要在反向器的安装槽位置添加少量的外部支撑即可，打印完成后去除支撑就能进行装配验证，不需要做额外的后处理，非常适合用来做传动结构的原理验证样件，帮助结构设计从业者理解滚珠螺母的循环原理与滚道设计逻辑。
