ALTAIR设备用S-100虚拟边缘连接结构

　　在复古计算机复刻与定制机箱搭建的工程场景中，板卡的固定与互联一直是影响整机装配可靠性的核心环节，尤其是针对ALTAIR 8800这类早期克隆机型的DIY制作，很多制作者会遇到S-100总线板卡安装时的定位偏差、连接松动问题，这款虚拟边缘连接结构正是为解决这类实际装配痛点开发的定制化连接部件。

　　从实际设备用途来看，该部件主要承担S-100总线板卡在机箱内部的虚拟定位与边缘支撑作用，区别于传统具备电气导通功能的总线插槽，这款连接结构更侧重板卡安装时的机械限位，让制作者在机箱内布置S-100板卡、功能工作卡时，能够获得统一的安装基准，避免多块板卡排布时出现的高低差、前后错位问题，同时也能为板卡边缘提供侧向支撑，减少设备搬运、震动过程中板卡从插槽内松脱的风险。

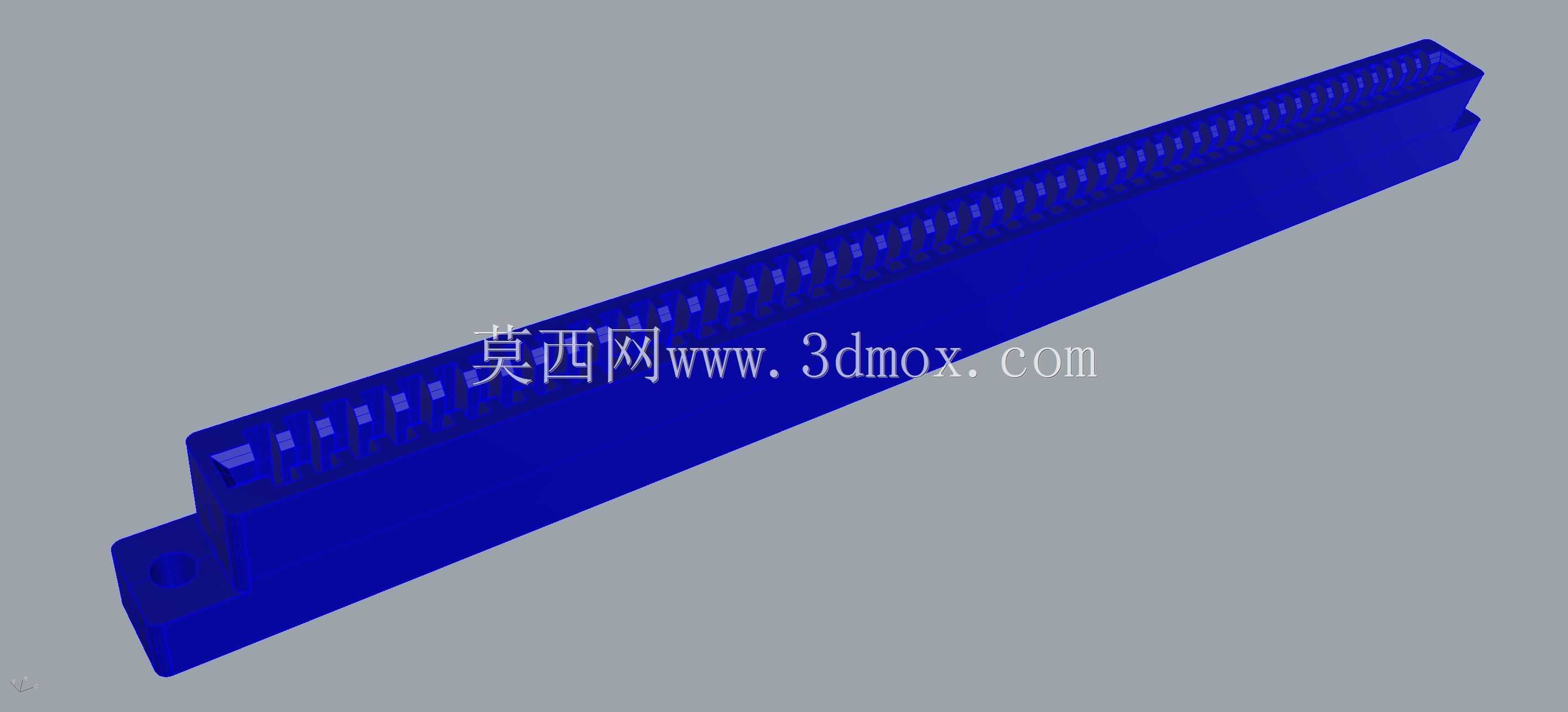

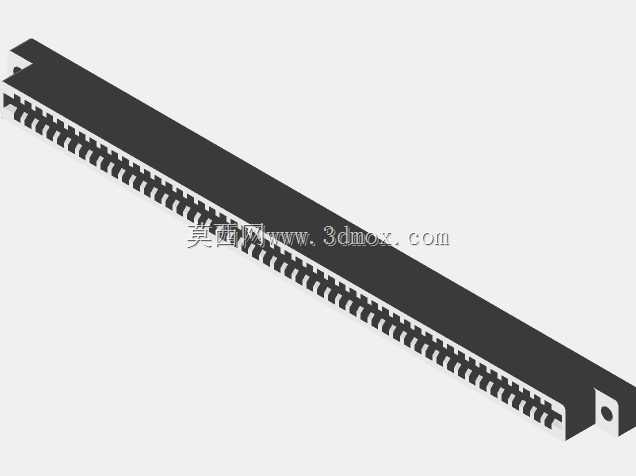

　　在功能特性设计上，这款连接结构充分考虑了DIY制作场景的适配性，整体采用长条形等距槽位布局，槽位间距完全匹配S-100总线板卡的边缘厚度与引脚排布间距，每个槽位的内壁做了微小的导向倒角，方便板卡插入时的自动对中，不需要制作者反复调整板卡角度就能顺利滑入到位。结构两端预留了带安装孔的固定支耳，支耳的孔位尺寸适配标准机箱的安装螺柱规格，可以直接通过M3螺丝固定在机箱的安装立柱上，不需要额外制作转接支架。结构主体的壁厚做了均匀化处理，所有转角位置都设置了工艺圆角，既避免3D打印过程中出现应力集中导致的翘曲变形，也能减少安装时尖锐边角对操作人员、板卡线路的划伤风险。

　　设计思路上，这款结构完全围绕民用级3D打印的工艺约束展开，没有设置复杂的倒扣、薄壁悬空结构，整个部件可以在无支撑的条件下完成FDM打印，大幅降低制作者的打印门槛与后处理工作量。设计阶段特意将整体打印尺寸控制在150mm×150mm的打印幅面边界内，只要是成型尺寸大于该规格的普通桌面级3D打印机都可以直接制作，不需要对模型进行拆分拼接，避免拼接带来的尺寸误差影响装配精度。槽位的公差设置经过反复调整，既保证板卡插入后有足够的夹持力不会轻易晃动，又不会因为夹持力过大导致板卡插拔困难，甚至刮伤板卡表面的阻焊层。

　　外形尺寸与安装边界方面，该连接结构的总长度完全匹配标准S-100机箱的板卡安装区宽度，安装后不会超出机箱内部的预留安装空间，不会和机箱内的电源模块、走线槽产生干涉。结构的高度设置经过精确计算，安装完成后上表面与板卡插槽的顶面保持齐平，不会突出板卡表面影响机箱盖板的闭合。两端固定支耳的位置与机箱原有安装孔位完全对齐，不需要在机箱上额外打孔，不会破坏原有机箱的结构强度。槽位的深度设置兼顾了支撑稳定性与板卡插拔便利性，板卡插入后接触长度足够提供稳定的侧向支撑，同时预留了足够的手指操作空间，方便后期维护时拆卸板卡。

　　在实际装配场景中，这款连接结构可以和标准S-100总线插槽配合使用，安装在插槽的板卡伸出侧，形成两端支撑的固定方式，相比传统单端插槽固定的方式，能大幅提升长尺寸S-100板卡的安装稳定性，尤其是在设备经常移动、或者运输的场景下，能有效避免板卡因为悬臂受力产生的形变，减少板卡金手指与插槽接触不良的故障概率。对于没有配备原装S-100固定结构的自制机箱来说，这款部件可以快速搭建出标准化的板卡安装位，让制作者不需要从零开始设计板卡固定结构，大幅缩短复古计算机复刻、定制专用设备的制作周期。
