适配3D打印的分体式风速计感应头结构

　　这款分体式风速感应头，是专门面向桌面级FDM3D打印工艺优化的风动感应部件，核心作用是将空气流动的动能转化为可被检测的旋转机械能，是机械式风速检测设备的前端核心执行部件。日常应用场景覆盖户外便携气象站、工地扬尘监测点、农业大棚环境监测、小型风力发电测试台、暖通空调出风口风速校验等多个领域，相比一体成型的金属风杯组件，分体打印的结构不需要额外支撑材料，打印完成后仅需简单拼接即可完成组装，大幅降低了小批量定制、教学实验场景下的部件制作成本。

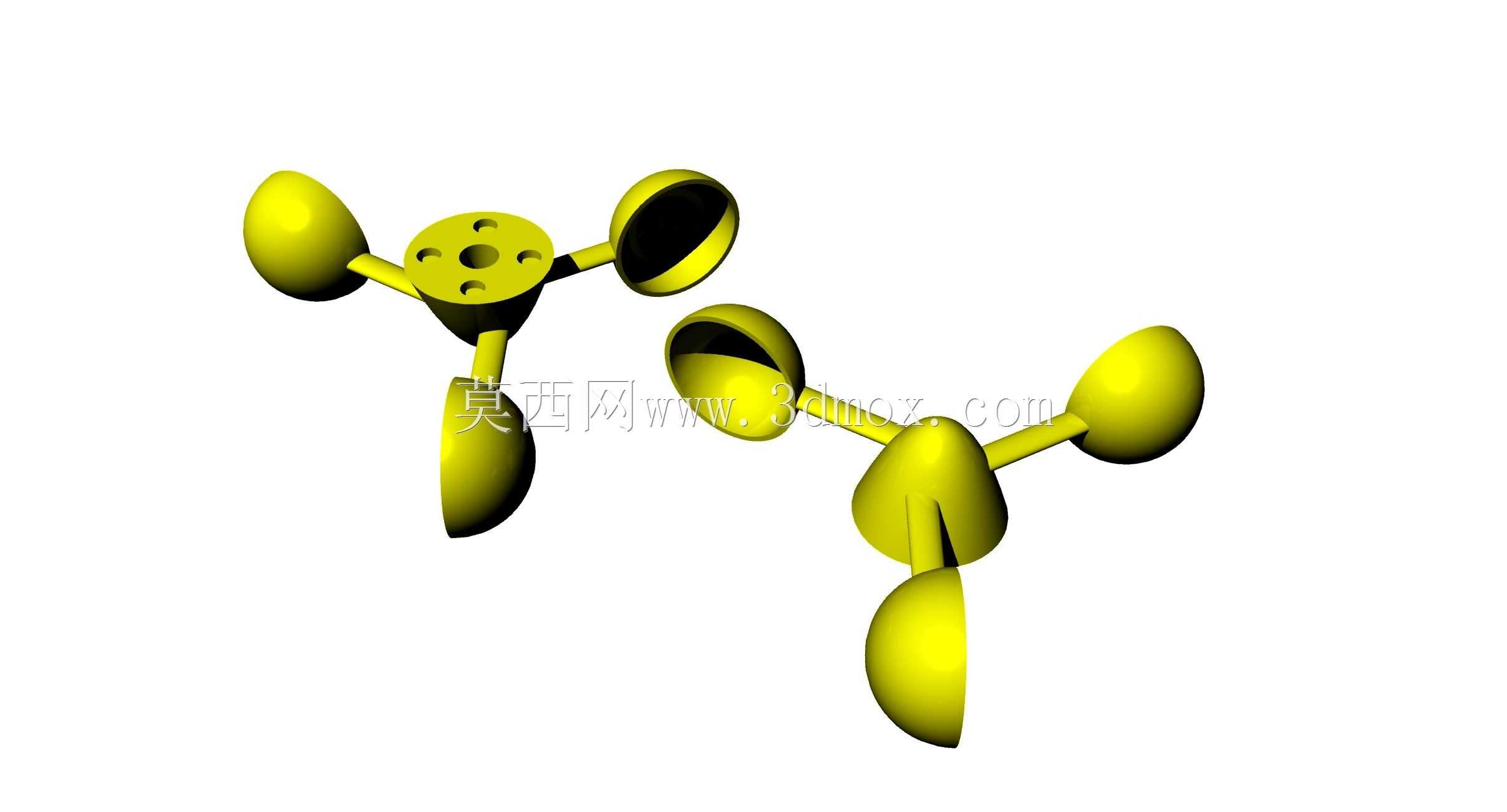

　　从功能特性来看，该感应头采用三风杯对称布局，三个半球形风杯沿中心轮毂呈120°均匀分布，这种布局的优势在于任意方向来风都能推动组件产生稳定转矩，不会出现风向死角导致的启动风速过高问题。风杯的凹面为迎风受力面，凸面为背风泄力面，转动过程中凹面承受的风压远大于凸面的绕流阻力，能够保证组件在低风速下即可启动旋转，同时在高风速工况下不会因为风阻突变产生转速震荡。中心轮毂位置设计有中心通孔与三个均布的安装孔，既可以直接套接在风速传感器的转轴上，也能通过紧定螺钉完成周向固定，避免高速旋转时组件与转轴出现打滑空转的问题。

　　设计思路上完全围绕3D打印的工艺约束展开，整体拆分为两个独立的打印部件，拆分位置选在轮毂与风杯的连接筋中段，拆分后每个部件的所有结构均为自支撑结构，打印时不需要添加任何可溶性支撑或者易拆除支撑，避免了支撑拆除后在风杯表面留下凸点、毛刺，破坏风杯的曲面流线型，进而影响转动时的风阻一致性。两个部件的拼接位置采用定位止口设计，拼接时可以直接对准卡合，不需要额外做位置校准，拼接完成后三个风杯的同轴度、角度偏差可以控制在0.2°以内，完全满足风速检测的精度要求。风杯的壁厚设计为1.5mm，既保证了打印时的结构强度，不会因为壁厚过薄出现打印透层、结构脆弱的问题，也不会因为壁厚过大导致整体重量偏高，抬升组件的启动风速阈值。

　　从安装边界尺寸来看，单个风杯的球面直径为22mm，三个风杯组装完成后整体旋转外径为72mm，中心轮毂的直径为18mm，中心转轴安装孔的直径为4mm，适配市面上绝大多数小型光电式、磁电式风速传感器的输出转轴尺寸。安装时组件的轴向定位高度距离传感器端面预留有3mm的间隙，避免旋转过程中轮毂下端面与传感器壳体发生摩擦，额外增加转动阻力。连接筋的截面为椭圆形，长轴沿风杯旋转的切线方向布置，这种截面设计可以降低连接筋自身旋转时的空气阻力，减少风阻损耗，让转速与实际风速的对应线性度更好。

　　实际使用过程中，该感应头的适用风速测量范围覆盖0.5m/s到30m/s，完全满足常规民用场景下的风速检测需求，打印材料可以选择PLA、PETG等常用3D打印耗材，如果用于户外长期部署，选择PETG材料打印即可获得足够的耐候性、抗紫外线能力，不需要额外做表面防腐处理。相比传统的金属冲压风杯组件，这种3D打印的分体结构在小批量定制、教学实验、创客项目中，制作周期可以缩短80%以上，成本仅为金属部件的十分之一，同时结构强度完全满足使用要求，不会出现正常风况下的结构损坏问题。在结构验证阶段，只需要调整打印填充率即可适配不同的使用强度需求，日常教学场景使用20%填充率即可满足强度要求，户外长期部署场景提升到50%填充率就可以抵御强风带来的冲击载荷，不需要修改模型的外部结构尺寸。
